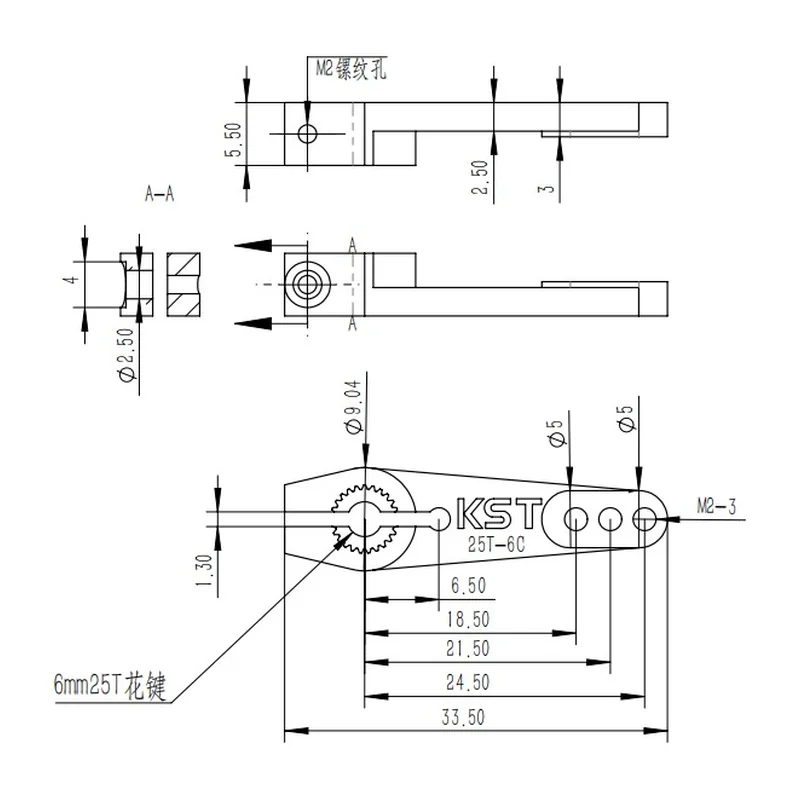

Чертёж производителя, не фотография.
Качалка сервопривода KST 25T-6C, шлиц 25T Ø6 мм, 3 отверстия, плечо до 24,5 мм
Оригинальное название: KST servo horn 25T-6C
Качалка под шлиц 25T Ø6 мм с тремя резьбовыми отверстиями M2 на 18,5, 21,5 и 24,5 мм от оси, длина 33,5 мм, фиксация винтом M2.
- Артикул
- 25T-6C
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Качалка сервопривода KST 25T-6C, шлиц 25T Ø6 мм, 3 отверстия, плечо до 24,5 мм — тип одноплечая качалка, шлиц 25T, Ø6 мм, отверстия под тягу 3 × M2 (резьбовые). Из остального: расстояние от оси до отверстий 18,5; 21,5; 24,5 мм. Производитель — KST, Китай; раздел каталога — программаторы и аксессуары сервоприводов.
Характеристики
- Тип
- одноплечая качалка
- Шлиц
- 25T, Ø6 мм
- Отверстия под тягу
- 3 × M2 (резьбовые)
- Расстояние от оси до отверстий
- 18,5; 21,5; 24,5 мм
- Длина
- 33,5 мм
- Диаметр ступицы
- Ø9,04 мм
- Высота ступицы
- 5,5 мм
- Крепёжный винт ступицы
- M2
- Совместимость
- мини- и стандартные сервоприводы KST
Описание
Три резьбовые точки M2 на 18,5, 21,5 и 24,5 мм от оси дают качалке 25T-6C выбор хода тяги в пределах одного плеча длиной 33,5 мм. Она садится на шлиц 25T Ø6 мм и фиксируется на валу винтом M2; ступица Ø9,04 мм, высота 5,5 мм. Производитель указывает совместимость с мини- и стандартными сервоприводами KST.
По сравнению с короткой качалкой под тот же вал у 25T-6C длиннее плечо и больше вариантов крепления тяги, но резьба мельче; от моделей с гладкими отверстиями её отличает возможность крепить тягу винтом без гайки.
Под резьбу M2 подбирают шаровые наконечники и винты того же типоразмера. Ступица низкая, 5,5 мм, поэтому тяга проходит ближе к корпусу привода; дальнее отверстие даёт больший ход, ближнее — большее усилие.
Характеристики приведены по данным производителя: страница модели ↗
