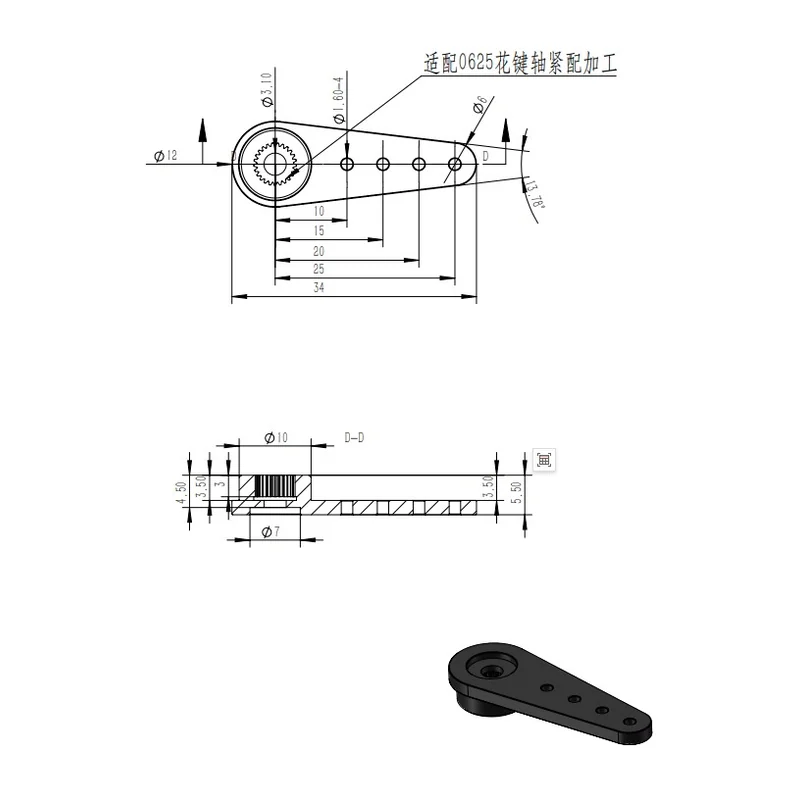

Чертёж производителя, не фотография.
Качалка сервопривода KST 0625.25, шлиц 25T Ø6 мм, 4 отверстия, плечо до 25 мм
Оригинальное название: KST servo horn 0625.25
Качалка с четырьмя отверстиями Ø1,6 мм на 10–25 мм от оси под шлиц KST 0625 (25T, Ø6 мм), длина 34 мм, ступица Ø12 мм.
- Артикул
- 0625.25
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Качалка сервопривода KST 0625.25, шлиц 25T Ø6 мм, 4 отверстия, плечо до 25 мм — тип одноплечая качалка, шлиц 25T, Ø6 мм (обозначение KST 0625), отверстия под тягу 4 × Ø1,6 мм. Из остального: расстояние от оси до отверстий 10; 15; 20; 25 мм. Производитель — KST, Китай; раздел каталога — программаторы и аксессуары сервоприводов.
Характеристики
- Тип
- одноплечая качалка
- Шлиц
- 25T, Ø6 мм (обозначение KST 0625)
- Отверстия под тягу
- 4 × Ø1,6 мм
- Расстояние от оси до отверстий
- 10; 15; 20; 25 мм
- Длина
- 34 мм
- Диаметр ступицы
- Ø12 мм
- Высота ступицы
- 5,5 мм
- Толщина плеча
- 3,5 мм
Описание
Под шлиц, который KST обозначает 0625 (25T, Ø6 мм), выпускается одноплечая качалка 0625.25 длиной 34 мм. Четыре отверстия Ø1,6 мм расположены на 10, 15, 20 и 25 мм от оси; ступица Ø12 мм высотой 5,5 мм, толщина плеча 3,5 мм. Качалка передаёт усилие сервопривода на тягу рулевой поверхности или механизма.
Среди коротких качалок под тот же вал у неё шире диапазон положений тяги, причём отверстия идут с равным шагом. Ступица крупнее, чем у соседних моделей с резьбовыми отверстиями.
Отверстия Ø1,6 мм определяют диаметр тяги или крепёжного винта шаровой опоры. Ближнее к оси отверстие даёт меньший ход и большее усилие на тяге, дальнее — наоборот, так что настройку расхода руля начинают с выбора точки крепления.
Характеристики приведены по данным производителя: страница модели ↗
