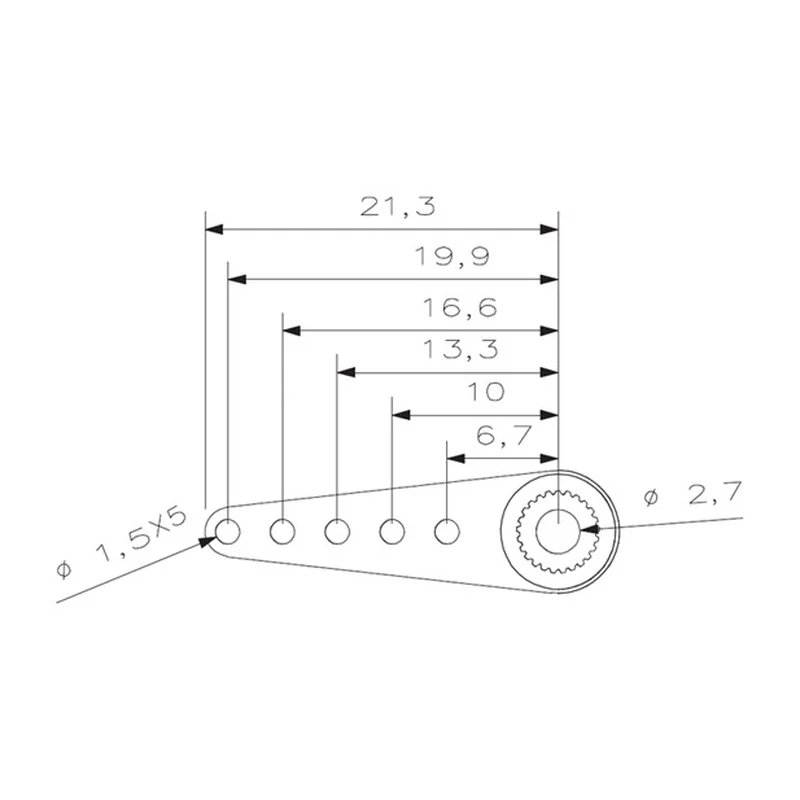

Чертёж производителя, не фотография.
Качалка сервопривода KST 25T-5, шлиц 25T Ø6 мм, 5 отверстий, плечо до 19,9 мм
Оригинальное название: KST servo horn 25T-5
Одноплечая качалка KST 25T-5 под шлиц 25T Ø6 мм: пять отверстий Ø1,5 мм на расстоянии 6,7–19,9 мм от оси, для микросервоприводов X10.
- Артикул
- 25T-5
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Качалка сервопривода KST 25T-5, шлиц 25T Ø6 мм, 5 отверстий, плечо до 19,9 мм — тип одноплечая качалка, шлиц 25T, Ø6 мм, отверстия под тягу 5 × Ø1,5 мм. Из остального: расстояние от оси до отверстий 6,7; 10; 13,3; 16,6; 19,9 мм. Производитель — KST, Китай; раздел каталога — программаторы и аксессуары сервоприводов.
Характеристики
- Тип
- одноплечая качалка
- Шлиц
- 25T, Ø6 мм
- Отверстия под тягу
- 5 × Ø1,5 мм
- Расстояние от оси до отверстий
- 6,7; 10; 13,3; 16,6; 19,9 мм
- Длина
- 21,3 мм (от оси до края)
- Крепёжное отверстие ступицы
- Ø2,7 мм
- Совместимость
- KST X10, X10 Mini, X10-710, микросервоприводы KST
Описание
Качалка KST 25T-5 — аксессуар для сервоприводов KST. Размеры и посадка приведены по чертежу производителя на официальном сайте KST; материал на странице не указан. Производитель указывает совместимость с сервоприводами KST X10, X10 Mini, X10-710 и микросервоприводами своей линейки.
Качалка надевается на выходной вал сервопривода и передаёт усилие на тягу или шаровой наконечник рулевой поверхности; расстояние от оси до выбранного отверстия определяет ход тяги и усилие на ней. Применяется в приводах рулей и механизмов самолётных и вертолётных БПЛА.
Характеристики приведены по данным производителя: страница модели ↗
