Мини-сервоприводы для крыла и оперения
Мини-класс для крыла и оперения планеров и самолётных БПЛА: компактный корпус при моменте до 25 кг·см у KST A15-2212. Основная часть — KST, также FlashHobby, Kpower и JX Servo; есть тонкие крыльевые модели и сервоприводы на питание 12 В.
Мини-сервопривод выбирают по моменту при вашем напряжении питания, толщине корпуса под профиль крыла и типу редуктора. Металлический редуктор держит ударные нагрузки на рулях, бесколлекторный или безъякорный мотор даёт точность и ресурс.
Момент в названии обычно указан при верхнем напряжении питания; при 6 В он заметно ниже. Сравнивайте модели при одном напряжении и берите запас к расчётному шарнирному моменту.
Категория
Все разделы
Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Момент | Скорость | Питание | Масса | Габариты |
|---|---|---|---|---|---|
| DS215MG V8.0KST | 3,7 кг·см при 7,4 В; 4,0 кг·см при 8,4 В | 0,055 с/60° при 7,4 В; 0,05 с/60° при 8,4 В | 6,0–8,4 В (HV, ном. 7,4 В) | 20 г | 23×12×27,5 мм |
| A12-610 V8.0KST | 8,0 кг·см при 7,4 В; 9,0 кг·см при 8,4 В | 0,11 с/60° при 7,4 В; 0,10 с/60° при 8,4 В | 4,8–8,4 В (ном. 7,4 В) | 20 г | 23×12×27 мм |
| X10 Mini ProKST | 8,0 кг·см при 8,4 В; 7,2 кг·см при 7,4 В | 0,08 с/60° при 8,4 В | 4,8–8,4 В (номинал 7,4 В) | 20 г | 30×10×28 мм |
| JX Servo PDI-HV2107MGJX Servo | — | — | 6,0–7,4 В | 21 г | 30,0×10,0×35,5 мм |
| HBL1518Kpower | — | 0,17 с/60° | 9–13 В, ток стопорения 2,05 А | 45 г | 30×15×31,4 мм |
| DHV1220Kpower | — | 0,12 с/60° | 4,8–8,4 В, ток стопорения 3,5 А | 32 г | 30×12×35,3 мм |
| DS565XKST | 4,0 кгс·см при 6,0 В; 5,0 кгс·см при 7,4 В; 6,0 кгс·см при 8,4 В | 0,06 с/60° при 6,0 В; 0,05 с/60° при 7,4 В; 0,04 с/60° при 8,4 В | 6,0–8,4 В постоянного тока, номинал 7,4 В | 40 г ±10 % | 35,5 × 15 × 32,5 мм ±0,2 мм |
| X10 V8.0KST | 9,5 кг·см при 7,4 В; 10,8 кг·см при 8,4 В | 0,12 с/60° при 7,4 В; 0,10 с/60° при 8,4 В | 4,8–8,4 В (ном. 7,4 В) | 28 г | 30×10×35,5 мм |
| CM633KST | 9,0 кг·см при 4,8 В; 12,0 кг·см при 6,0 В; 13,8 кг·см при 7,4 В; 15,0 кг·см при 8,4 В | 0,14 с/60° при 4,8 В; 0,11 с/60° при 6,0 В; 0,09 с/60° при 7,4 В; 0,08 с/60° при 8,4 В | номинальное 7,4 В пост. тока, диапазон 4,8–8,4 В | 35 г ±10 % | 33 × 15 × 30 мм ±0,2 мм |
| A15-1810KST | 18 кг·см при 7,4 В; 20 кг·см при 8,4 В | 0,12 с/60° при 7,4 В; 0,10 с/60° при 8,4 В | 6,0–8,4 В (HV, ном. 7,4 В) | 42 г | 35,5×15×32,5 мм |
| X10 ProKST | 11,5 кг·см при 8,4 В; 10,5 кг·см при 7,4 В | 0,10 с/60° при 8,4 В | 4,8–8,4 В (номинал 7,4 В) | 25 г | 30×10×33,5 мм |
| X10 Mini V8.0KST | 6,8 кг·см при 7,4 В; 7,5 кг·см при 8,4 В | 0,12 с/60° при 7,4 В; 0,10 с/60° при 8,4 В | 4,8–8,4 В (ном. 7,4 В) | 23 г | 30×10×29,6 мм |
| A12-SKST | 1,10 Н·м (11,21 кгс·см) при 6,0 В; 1,28 Н·м (13,05 кгс·см) при 7,4 В; 1,35 Н·м (13,76 кгс·см) при 8,4 В | 0,11 с/60° при 6,0 В; 0,09 с/60° при 7,4 В; 0,08 с/60° при 8,4 В | 6,0–8,4 В постоянного тока, номинал 7,4 В | 32 г ±10 % | 30 × 12 × 35,5 мм ±0,2 мм |
| SV12T-12 / SV12S-12KST | — | — | номинальное 12,0 В пост. тока, диапазон 8,4–13,0 В (до 3S Li-Po напрямую) | 32 г ±10 % | 30 × 12 × 35,5 мм ±0,2 мм |
| MS565KST | 4,2 кгс·см при 6,0 В; 5,5 кгс·см при 7,4 В; 6,5 кгс·см при 8,4 В (момент удержания) | 0,05 с/60° при 6,0 В; 0,04 с/60° при 7,4 В; 0,035 с/60° при 8,4 В (без нагрузки) | 7,4 В номинально, диапазон 6,0–8,4 В | 38 г ±10 % | 35,5 × 15 × 32,5 мм ±0,2 мм |
| MS325KST | 3,8 кгс·см при 6,0 В; 4,6 кгс·см при 7,4 В; 5,2 кгс·см при 8,4 В | 0,09 с/60° при 6,0 В; 0,08 с/60° при 7,4 В; 0,07 с/60° при 8,4 В | 6,0–8,4 В постоянного тока, номинал 6,0 В | 20 г ±10 % | 23 × 12 × 27,5 мм ±0,2 мм |
| SV12-12KST | 6,5 кг·см при 8,4 В; 8,0 кг·см при 12,0 В; 9,0 кг·см при 13,0 В | 0,15 с/60° при 8,4 В; 0,11 с/60° при 12,0 В; 0,10 с/60° при 13,0 В | номинальное 12,0 В пост. тока, диапазон 8,4–13,0 В (до 3S Li-Po напрямую) | 20 г ±10 % | 23 × 12 × 27 мм ±0,2 мм |
| CM712KST | 5,0 кг·см при 4,8 В; 6,0 кг·см при 6,0 В; 7,0 кг·см при 7,4 В; 8,0 кг·см при 8,4 В | 0,19 с/60° при 4,8 В; 0,15 с/60° при 6,0 В; 0,12 с/60° при 7,4 В; 0,10 с/60° при 8,4 В | 4,8–8,4 В постоянного тока, номинальное 7,4 В | 32 г ±10 % | 32,2 × 16,8 × 33 мм ±0,2 мм |
| SV10M-12A / SV10M-12BKST | 6,5 кг·см при 8,4 В; 8,0 кг·см при 12,0 В; 9,0 кг·см при 13,0 В | 0,15 с/60° при 8,4 В; 0,12 с/60° при 12,0 В; 0,11 с/60° при 13,0 В | номинальное 12,0 В пост. тока, диапазон по таблице 8,4–12,0 В (до 3S Li-Po напрямую) | 20 г ±10 % | 30 × 10 × 28 мм ±0,2 мм |
| A15-2212KST | 25 кг·см при 8,4 В; 22 кг·см при 7,4 В; 18 кг·см при 6,0 В | 0,11 с/60° при 8,4 В; 0,12 с/60° при 7,4 В; 0,15 с/60° при 6,0 В | 3,8–8,4 В постоянного тока по данным производителя, номинал 7,4 В | 50 г ±10 % | 40,5 × 15 × 34,1 мм ±0,2 мм |
| SV15-12KST | 15,0 кг·см при 8,4 В; 18,0 кг·см при 12,0 В; 20,0 кг·см при 13,0 В | 0,15 с/60° при 8,4 В; 0,11 с/60° при 12,0 В; 0,10 с/60° при 13,0 В | номинальное 12,0 В пост. тока, диапазон 8,4–13,0 В (до 3S Li-Po напрямую) | 35 г ±10 % | 33 × 15 × 30 мм ±0,2 мм |
| BLS88WPKST | 7,5 кгс·см при 6,0 В; 8,0 кгс·см при 7,4 В; 8,5 кгс·см при 8,4 В | 0,09 с/60° при 6,0 В; 0,08 с/60° при 7,4 В; 0,07 с/60° при 8,4 В | 6,0–8,4 В постоянного тока, номинал 7,4 В | 21 г ±10 % | 24 × 13 × 30 мм ±0,2 мм |

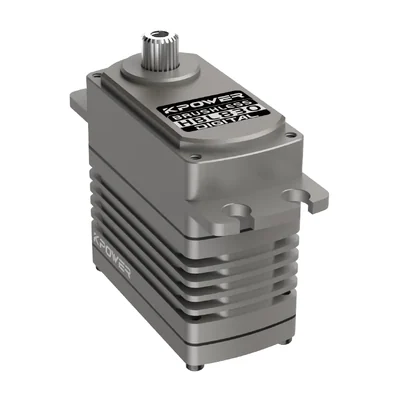

| DHV823-WKpower | — | 0,08 с/60° | 9–13 В, ток стопорения 3,2 А | 72 г | 40×20×38 мм |
| DS589MG V8.0KST | 8,0 кг·см при 7,4 В; 9,2 кг·см при 8,4 В | 0,09 с/60° при 7,4 В; 0,08 с/60° при 8,4 В | 6,0–8,4 В (HV, ном. 7,4 В) | 40 г | 35,5×15×32,5 мм |
JX Servo · Китай
JX Servo PDI-HV2107MG
Мини-сервопривод JX Servo PDI-HV2107MG, 7,9 кг·см при 7,4 В, 21 г
Страница 1 из 3
Что проверить перед покупкой
- Сверьте момент с шарнирной нагрузкой на руле: она растёт с квадратом скорости полёта и с хордой руля, поэтому серва, достаточная на планере, на скоростном аппарате того же размера руль не удержит.
- Сверьте высоту корпуса с толщиной профиля в месте установки: мини-серва лежит в крыле плашмя, и если корпус выше профиля, люк не закрыть заподлицо.
- Проверьте материал корпуса: алюминиевый отводит тепло от мотора и жёстче держит вал, что важно при постоянной нагрузке на триммированном руле; пластиковый легче.
- Проверьте, что все сервы на борту одного класса по питанию: HV и стандартные машинки на одной шине не уживаются без отдельного стабилизатора.
- Проверьте число подшипников и люфт на выходном валу: на тонком руле люфт в доли градуса на скорости переходит во флаттер.
Производители в разделе
Подборки по этому разделу
Вопросы по разделу
- Какой момент нужен сервоприводу элерона?
- Зависит от площади и хорды руля, скорости полёта и угла отклонения. Посчитанный шарнирный момент умножают на запас 1,5–2 и выбирают модель по моменту при вашем напряжении.
- Что такое крыльевой сервопривод?
- Сервопривод в тонком корпусе, который помещается внутрь профиля крыла и не выступает наружу. Толщина корпуса указана в карточке — сверьте её с толщиной профиля в месте установки.
- Производители каких марок собраны в разделе «Мини-сервоприводы 15–25 мм»?
- FlashHobby, KST, JX Servo, Kpower. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Мини-сервоприводы 15–25 мм»?
- Чаще всего в карточках этого раздела заполнены: масса, габариты, скорость, угловая скорость, момент, питание, удельный момент, механическая мощность на валу. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- Откуда взяты характеристики позиций раздела?
- Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
