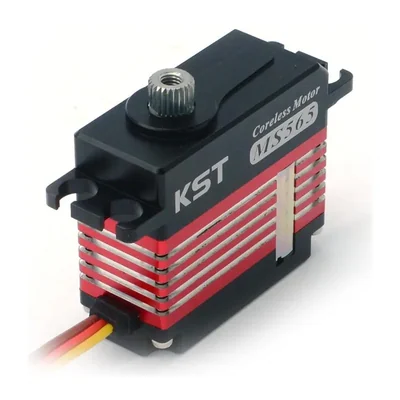

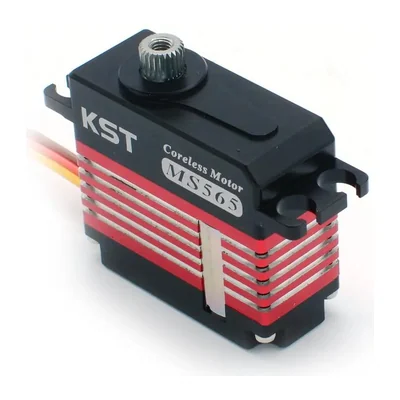

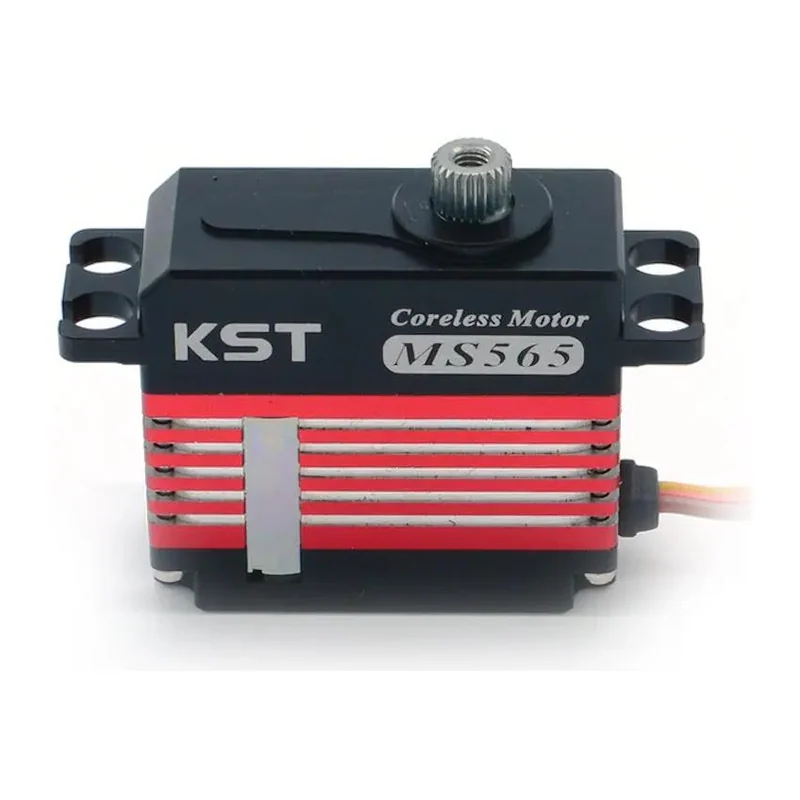

Сервопривод KST MS565, мини, безъядерный, бесконтактный датчик
Быстрый хвостовой привод для вертолётов класса 450–550 с бесконтактной обратной связью и стальным редуктором.
- Артикул
- MS565
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 4,2 кгс·см при 6,0 В; 5,5 кгс·см при 7,4 В; 6,5 кгс·см при 8,4 В (момент удержания)
- Скорость
- 0,05 с/60° при 6,0 В; 0,04 с/60° при 7,4 В; 0,035 с/60° при 8,4 В (без нагрузки)
- Питание
- 7,4 В номинально, диапазон 6,0–8,4 В
- Масса
- 38 г ± 10 %
- Габариты
- 35,5 × 15 × 32,5 мм ± 0,2 мм
- Тип двигателя
- безъядерный (coreless) двигатель постоянного тока
- Редуктор
- закалённая сталь
- Обратная связь
- бесконтактный магнитный датчик
- Корпус
- алюминиевый сплав, фрезеровка на ЧПУ
- Частота управления
- 760 мкс / 560 Гц
- Рабочая температура
- от −10 до +65 °C
- Подшипники
- 2 шариковых
Описание
MS565 относится к серии MS, где вместо потенциометра применён бесконтактный магнитный датчик положения. Это устраняет главный источник износа и дрейфа нейтрали в хвостовом контуре, который отрабатывает поправки гироскопа непрерывно. Корпус мини-типоразмера 35,5 × 15 × 32,5 мм выполнен из фрезерованного алюминия, масса 38 г ± 10 %.
Привод построен на безъядерном двигателе постоянного тока, редуктор набран из закалённой стали, вал опирается на два шариковых подшипника. Момент удержания составляет 4,2 кгс·см при 6,0 В, 5,5 кгс·см при 7,4 В и 6,5 кгс·см при 8,4 В; скорость без нагрузки — 0,05, 0,04 и 0,035 с/60° соответственно.
Номинальное напряжение 7,4 В при диапазоне 6,0–8,4 В. Управляющий сигнал 760 мкс с частотой 560 Гц — вертолётный формат. Рабочий диапазон температур от −10 до +65 °C. Момент по меркам категории невелик, что и определяет назначение: привод берут ради скорости и точности, а не тяги.
Основное применение — хвостовые контуры вертолётов класса 450–550, а также лёгкие поворотные механизмы, где важна точность позиционирования при малых нагрузках.
Характеристики приведены по данным производителя: страница модели ↗
