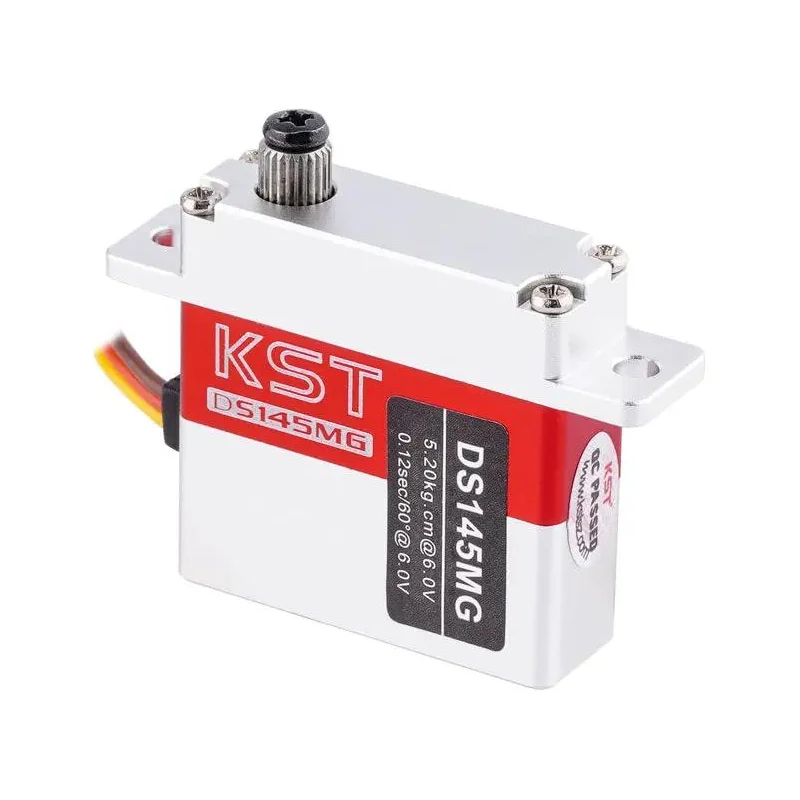

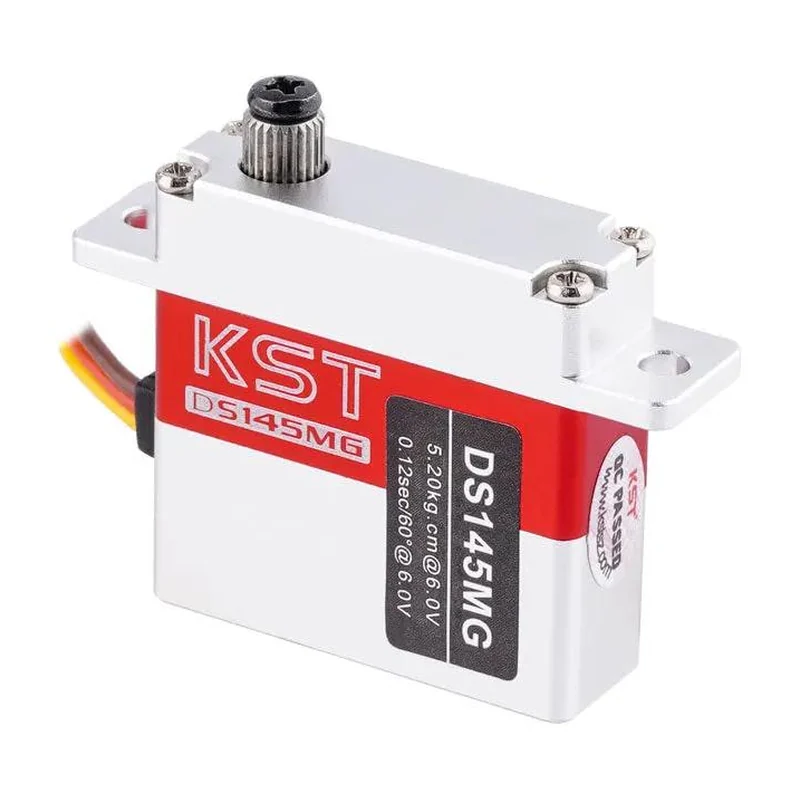

Мини-сервопривод KST DS145MG, толщина 10 мм, 5,2 кг·см, 0,12 с/60°, стальной редуктор
Плоский крыльевой привод для тонких профилей планеров и реактивных моделей, а также для фюзеляжных установок, где нужен момент около 5 кг·см.
- Артикул
- DS145MG
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 4,30 кг·см при 4,8 В; 5,20 кг·см при 6,0 В
- Скорость
- 0,15 с/60° при 4,8 В; 0,12 с/60° при 6,0 В
- Питание
- 4,8–6,0 В постоянного тока, номинальное 4,8 В
- Масса
- 23 г ± 10 %
- Габариты
- 30 × 10 × 29,6 мм ± 0,2 мм
- Тип двигателя
- безъякорный (coreless) коллекторный
- Редуктор
- закалённая сталь
- Подшипники
- 2 шариковых
- Угол поворота
- ± 50°, всего 100°
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, обработка ЧПУ
- Рабочая температура
- −10…+65 °C
- Программирование
- есть, включая плавный пуск
- Комплектация
- привод и упаковка аксессуаров
Описание
DS145MG — цифровой сервопривод в фрезерованном корпусе из алюминиевого сплава габаритами 30 × 10 × 29,6 мм и массой 23 г. Толщина 10 мм позволяет размещать его в крыльях малой строительной высоты. Редуктор из закалённой стали, выходной вал на двух шарикоподшипниках, люфт в передаче производителем не заявлен.
Момент составляет 4,30 кг·см при 4,8 В и 5,20 кг·см при 6,0 В, время перекладки на 60° — 0,15 и 0,12 с соответственно. Диапазон питания ограничен 4,8–6,0 В: это привод не высоковольтного класса, при подключении к сборке 2S обязателен понижающий стабилизатор. Датчик положения потенциометрический.
Привод программируется, поддерживается плавный пуск. Штатный угол отработки ± 50° (100° полного хода), диапазон рабочих температур −10…+65 °C. Двигатель безъякорный коллекторный.
Характеристики приведены по данным производителя: страница модели ↗
