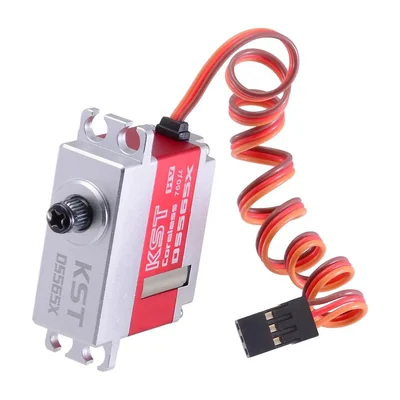

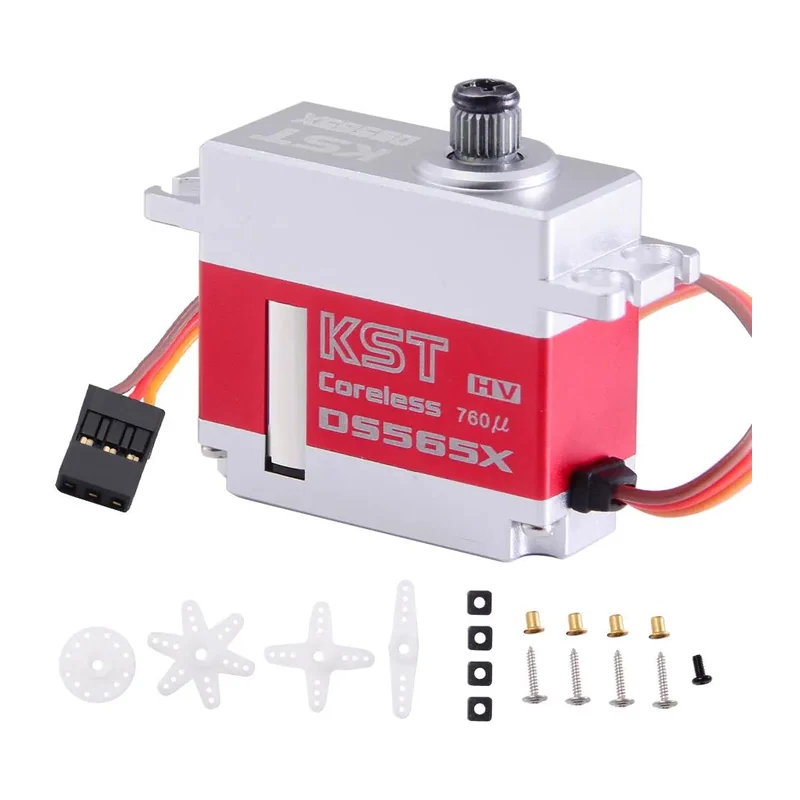

Мини-сервопривод хвостовой KST DS565X, 6,0 кгс·см, 0,04 с/60°
Быстрый хвостовой привод мини-формата для вертолётов с лопастями 325–425 мм при наличии гироскопа, поддерживающего сигнал 760 мкс.
- Артикул
- DS565X
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 4,0 кгс·см при 6,0 В; 5,0 кгс·см при 7,4 В; 6,0 кгс·см при 8,4 В
- Скорость
- 0,06 с/60° при 6,0 В; 0,05 с/60° при 7,4 В; 0,04 с/60° при 8,4 В
- Питание
- 6,0–8,4 В постоянного тока, номинал 7,4 В
- Масса
- 40 г ± 10 %
- Габариты
- 35,5 × 15 × 32,5 мм ± 0,2 мм
- Тип двигателя
- безсердечниковый постоянного тока
- Редуктор
- закалённая сталь
- Рабочая температура
- −10…+65 °C
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, обработка ЧПУ
- Подшипники
- 2 шариковых
- Частота управления
- 760 мкс / 560 Гц
- Программирование
- да, включая плавный пуск
- Назначение
- хвостовой привод вертолётов с лопастями 325–425 мм
Описание
DS565X — цифровой сервопривод мини-класса с габаритами 35,5 × 15 × 32,5 мм и массой 40 г. Двигатель безсердечниковый, редуктор из закалённой стали, корпус фрезерованный алюминиевый, вал на двух шариковых подшипниках. Обратная связь потенциометрическая.
Момент при стопорении растёт с напряжением: 4,0 кгс·см при 6,0 В, 5,0 кгс·см при 7,4 В и 6,0 кгс·см при 8,4 В. Скорость на холостом ходу — 0,06, 0,05 и 0,04 с/60° соответственно. Прирост показателей при переходе на 8,4 В заметный, поэтому привод имеет смысл питать от двухбаночной сборки через регулятор высокого напряжения.
Ключевое ограничение — рабочая частота 760 мкс / 560 Гц. Это специализированный формат хвостовых приводов, и гироскоп обязан его поддерживать; при подключении к обычному каналу 1520 мкс корректной работы не будет. Рабочая температура −10…+65 °C, плавный пуск и другие параметры программируются.
Применение — хвостовой привод вертолётов с диаметром лопастей от 325 до 425 мм.
Характеристики приведены по данным производителя: страница модели ↗
