Хвостовой сервопривод FlashHobby FM-D9257MG, безжелезный, 4,5 кг·см при 6,0 В
Усиленный хвостовой привод вертолёта: 4,0 и 4,5 кг·см, 0,08 и 0,07 с/60° при 4,8 и 6,0 В, корпус 36×15,2×28,8 мм, масса 25 г.
- Артикул
- FM-D9257MG
- Производитель
- FlashHobby, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Хвостовой сервопривод FlashHobby FM-D9257MG, безжелезный, 4,5 кг·см при 6,0 В — момент 4,0 кг·см при 4,8 В; 4,5 кг·см при 6,0 В, скорость 0,08 с/60° при 4,8 В; 0,07 с/60° при 6,0 В, тип двигателя безжелезный (coreless). Из остального: подшипники нет, редуктор пластиковые шестерни. Прочее: масса 25± 1 г (без качалки), габариты 36×15,2×28,8 мм, рабочая температура −10…+50 °C. Производитель — FlashHobby, Китай; раздел каталога — мини-сервоприводы 15–25 мм.
Характеристики
- Система управления
- ШИМ, нейтраль 1520 мкс
- Диапазон напряжения
- 4,8–6,0 В
- Рабочая температура
- −10…+50 °C
- Ресурс
- > 12000 циклов
- Рабочий ход
- 120° ± 10°
- Предельный угол
- 180° ± 10°
- Направление вращения
- против часовой стрелки при изменении импульса от 800 до 2200 мкс
- Тип драйвера
- микросхема (IC)
- Тип двигателя
- безжелезный (coreless)
- Датчик положения
- потенциометр
- Тип усилителя
- цифровой
- Габариты

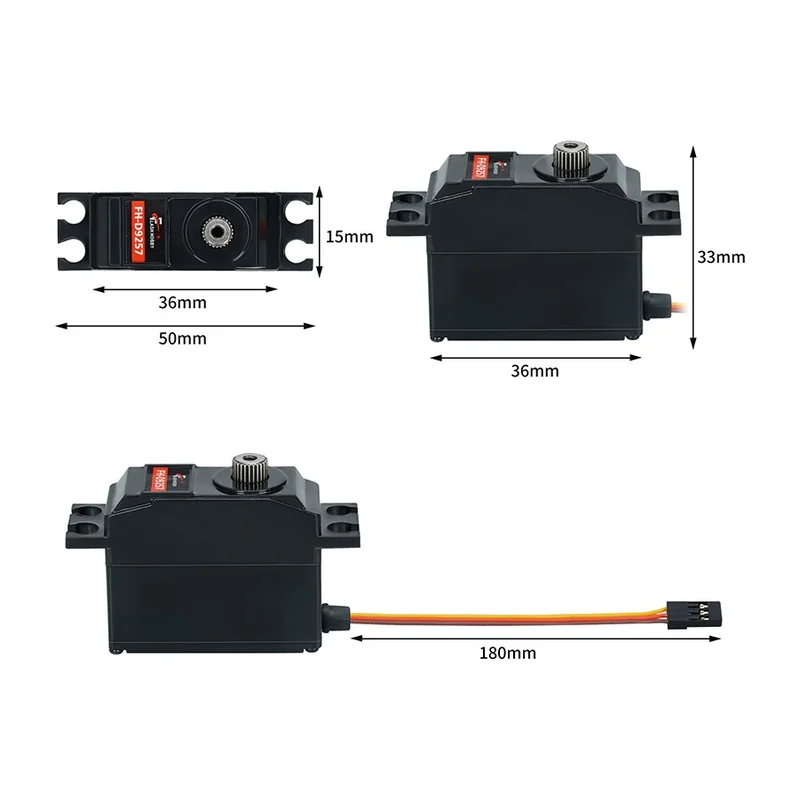

- 36×15,2×28,8 мм
- Масса
- 25± 1 г (без качалки)
- Момент
- 4,0 кг·см при 4,8 В; 4,5 кг·см при 6,0 В
- Скорость
- 0,08 с/60° при 4,8 В; 0,07 с/60° при 6,0 В
- Ток покоя
- 120 мА при 4,8 В; 150 мА при 6,0 В
- Рабочий ток
- 800 мА при 4,8 В; 900 мА при 6,0 В
- Мёртвая зона
- 5 мкс при 4,8 В; 5 мкс при 6,0 В
- Подшипники
- нет
- Редуктор
- пластиковые шестерни
- Материал
- нейлон, армированный волокном
- Кабель
- 250 ± 5 мм
- Угловая скорость
- 857 °/с (расчёт по паспортному времени поворота на 60°)
- Удельный момент
- 180 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
- Механическая мощность на валу
- 6,6 Вт (расчёт по моменту и скорости поворота)
Описание
Усиленный хвостовой привод для вертолёта: корпус 36×15,2×28,8 мм, масса 25 г без качалки, момент 4,0 кг·см при 4,8 В и 4,5 кг·см при 6,0 В, скорость 0,08 и 0,07 с/60°. Двигатель безжелезный, усилитель цифровой на микросхеме, датчик угла — потенциометр.
Привод рассчитан на хвостовой ротор вертолёта. Расчётно это 857 °/с и 6,6 Вт на валу, удельный момент 180 кг·см на килограмм.
Сигнал — ШИМ с нейтралью 1520 мкс и диапазоном 800–2200 мкс, рабочий ход 120°; на этот формат настраивают гироскоп хвоста. Питание 4,8–6,0 В, рабочий ток 800–900 мА, ток покоя 120–150 мА, мёртвая зона 5 мкс, кабель 250 мм, рабочая температура −10…+50 °C.
Характеристики приведены по данным производителя: страница модели ↗
