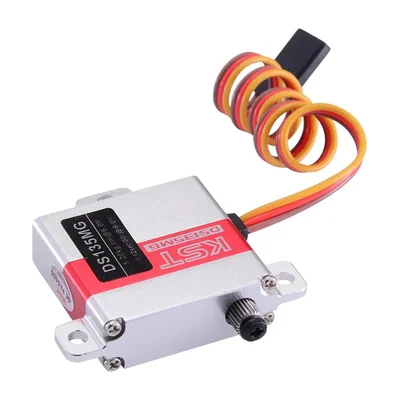

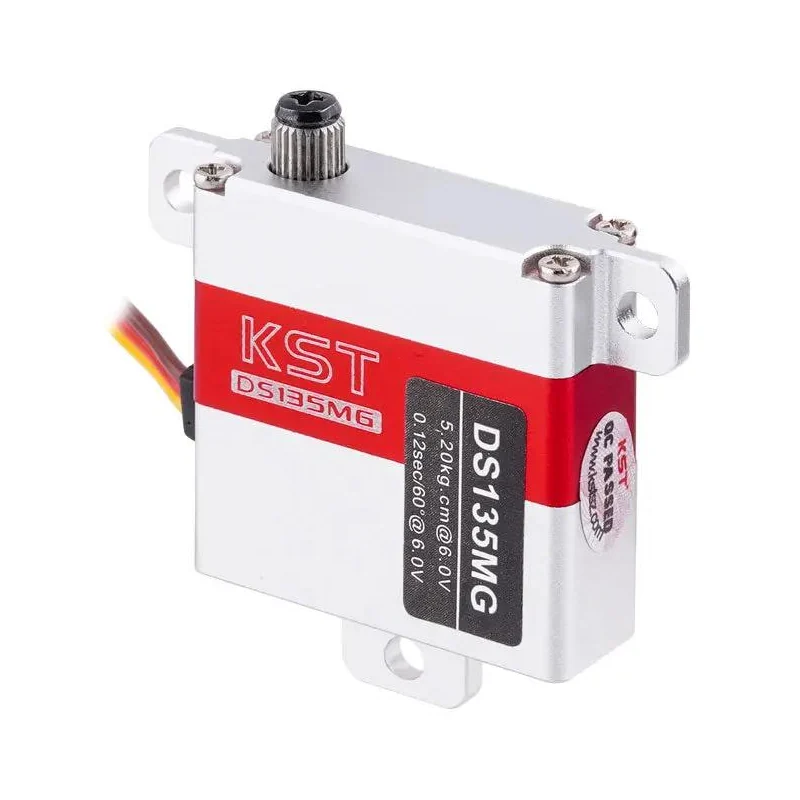

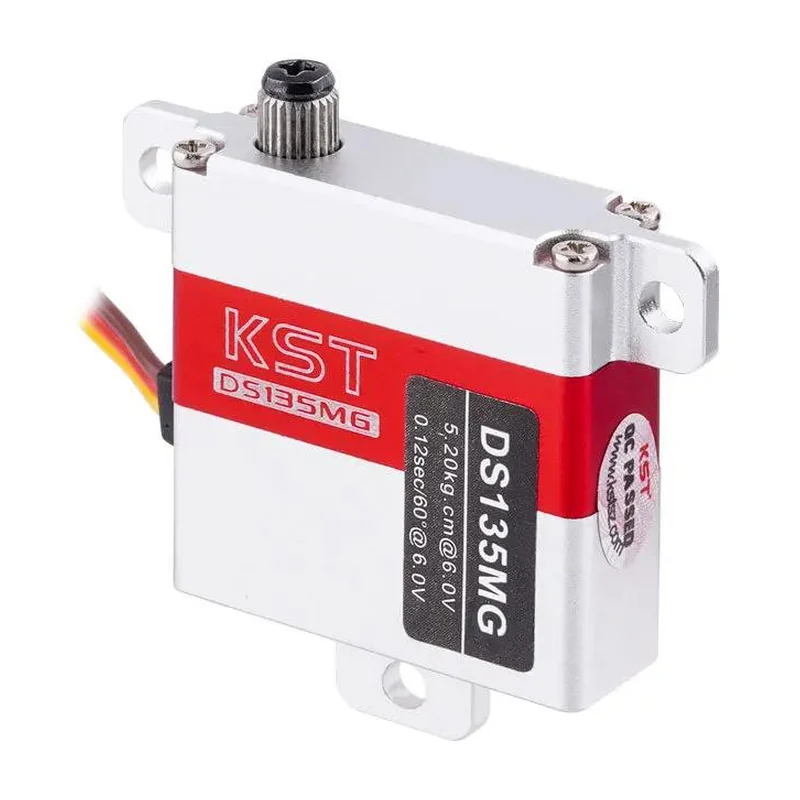

Сервопривод KST DS135MG, мини, 5,2 кг·см, 0,12 с/60°, толщина 10 мм, стальной редуктор
Крыльевой привод для планеров и джетов с тонким профилем: при толщине корпуса 10 мм даёт 5,2 кг·см и работает без люфта в редукторе.
- Артикул
- DS135MG
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 5,2 кг·см при 6,0 В; 4,3 кг·см при 4,8 В
- Скорость
- 0,12 с/60° при 6,0 В; 0,15 с/60° при 4,8 В
- Питание
- 4,8–6,0 В постоянного тока, номинал 4,8 В
- Масса
- 23 г ± 10 %
- Габариты
- 30 × 10 × 29,6 мм ± 0,2 мм
- Тип двигателя
- коллекторный без железного сердечника (coreless)
- Редуктор
- закалённая сталь
- Угол поворота
- ± 50°, суммарно 100° (заводская установка)
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, фрезерование CNC
- Подшипники
- 2 шариковых
- Рабочая температура
- −10…+65 °C
- Программирование
- поддерживается, включая плавный пуск
Описание
DS135MG выполнен в фрезерованном алюминиевом корпусе толщиной 10 мм — это позволяет утапливать привод в тонкую обшивку крыла планера или реактивной модели. Редуктор набран из закалённой стали и опирается на два шариковых подшипника, положение вала считывает потенциометр.
Момент 5,2 кг·см при 6,0 В и 4,3 кг·см при 4,8 В сочетается со скоростью 0,12 и 0,15 с/60° соответственно. Диапазон питания 4,8–6,0 В, то есть привод рассчитан на приёмное питание от четырёх NiMH-элементов или стабилизатора, но не на HV-линию. Заводской ход — ± 50° (100° суммарно); привод программируемый, настраивается в том числе плавный пуск.
Масса 23 г и габариты 30 × 10 × 29,6 мм ставят DS135MG в мини-класс. Рабочий диапазон температур −10…+65 °C ограничивает применение вне отапливаемых условий: для зимней эксплуатации БПЛА этот запас надо проверять отдельно. Типовые задачи — элероны и закрылки скоростных планеров классов F3F, F3B, F3J, F5J.
Характеристики приведены по данным производителя: страница модели ↗
