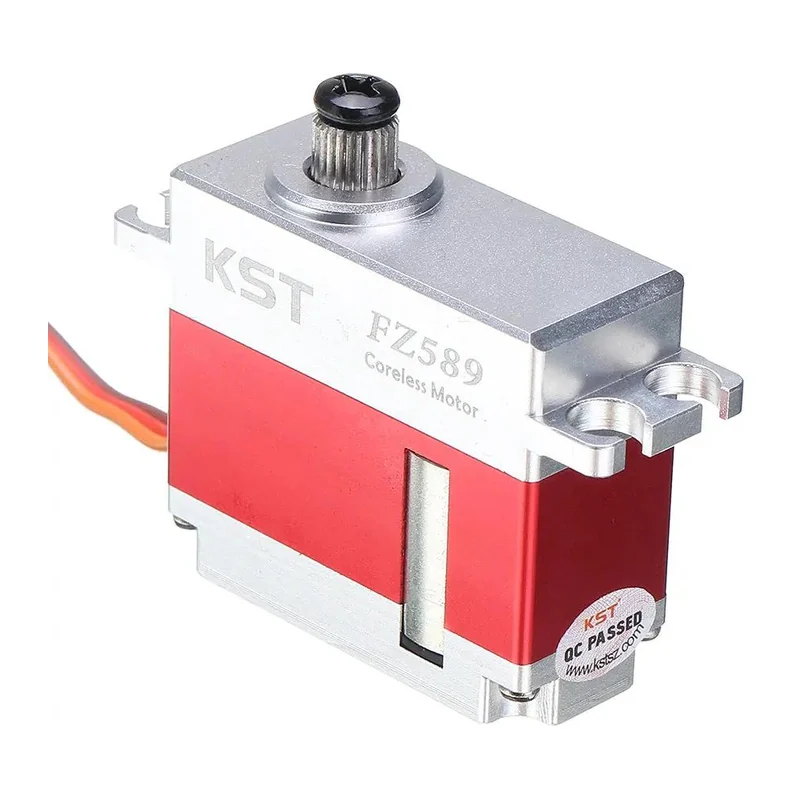

Мини-сервопривод KST FZ589, безсердечниковый, металлический редуктор
Мини-привод повышенного момента для планеров и вертолётов, работающий на стандартном сигнале 1520 мкс и питании до 8,4 В.
- Артикул
- FZ589
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 6 кгс·см при 6,0 В; 7 кгс·см при 7,4 В; 8 кгс·см при 8,4 В
- Скорость
- 0,12 с/60° при 6,0 В; 0,11 с/60° при 7,4 В; 0,10 с/60° при 8,4 В
- Питание
- 6,0–8,4 В постоянного тока, номинал 7,4 В
- Масса
- 40 г ± 10 %
- Габариты
- 35 × 15 × 32,5 мм ± 0,2 мм
- Тип двигателя
- безсердечниковый постоянного тока
- Редуктор
- металлический
- Угол поворота
- ± 45°, всего 90°
- Рабочая температура
- −20…+65 °C
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, обработка ЧПУ
- Подшипники
- 2 шариковых
- Частота управления
- 1520 мкс / 333 Гц
Описание
FZ589 выполнен в мини-корпусе 35 × 15 × 32,5 мм из алюминиевого сплава, масса 40 г. Двигатель безсердечниковый, редуктор металлический, вал на двух шариковых подшипниках, датчик положения потенциометрический.
Момент составляет 6 кгс·см при 6,0 В, 7 кгс·см при 7,4 В и 8 кгс·см при 8,4 В; скорость — 0,12, 0,11 и 0,10 с/60° соответственно. По сравнению с хвостовыми приводами того же типоразмера модель смещена в сторону момента, а не быстродействия.
Заводской ход ± 45° (90° полного диапазона) — заметно уже, чем у большинства приводов серии, что нужно учитывать при расчёте кинематики тяг. Частота управления стандартная, 1520 мкс / 333 Гц, поэтому специальный гироскоп не требуется. Рабочая температура −20…+65 °C, защита от воды не заявлена.
Применение — рулевые поверхности планеров и приводы вертолётов, где нужен мини-формат при повышенном моменте.
Характеристики приведены по данным производителя: страница модели ↗
