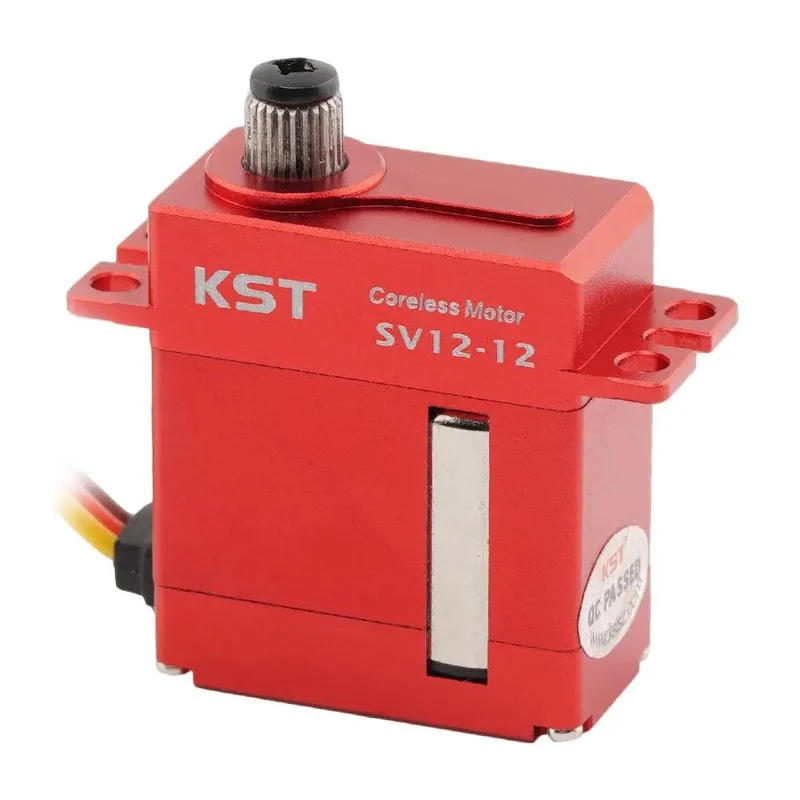

Сервопривод KST SV12-12, безжелезный, 8,0 кг·см при 12 В, 20 г
Компактный привод под прямое питание 12 В для вертолётов и робототехники: 9,0 кг·см при 13 В, 0,10 с/60°, увеличенный угол поворота 140°.
- Артикул
- SV12-12
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 6,5 кг·см при 8,4 В; 8,0 кг·см при 12,0 В; 9,0 кг·см при 13,0 В
- Скорость
- 0,15 с/60° при 8,4 В; 0,11 с/60° при 12,0 В; 0,10 с/60° при 13,0 В
- Питание
- номинальное 12,0 В пост. тока, диапазон 8,4–13,0 В (до 3S Li-Po напрямую)
- Тип двигателя
- безъякорный (безжелезный) двигатель постоянного тока
- Редуктор
- закалённая сталь
- Обратная связь
- потенциометр
- Подшипники
- 2 шариковых (по описанию производителя)
- Угол поворота
- ± 70°, всего 140° (по умолчанию, программируется)
- Частота управляющего сигнала
- 1520 мкс, 333 Гц
- Программирование
- есть, включая плавный пуск
- Корпус
- алюминиевый сплав
- Габариты
- 23 × 12 × 27 мм ± 0,2 мм
- Масса
- 20 г ± 10 %
- Рабочая температура
- от −10 до +65 °C
- Угловая скорость
- 600 °/с (расчёт по паспортному времени поворота на 60°)
- Удельный момент
- 450 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
- Механическая мощность на валу
- 9,2 Вт (расчёт по моменту и скорости поворота)
Описание
SV12-12 относится к линейке приводов сверхвысокого напряжения KST и питается напрямую от 12 В или сборки до 3S LiPo в диапазоне 8,4–13,0 В. Прямое питание высоким напряжением снижает ток в проводке и потери на понижающем стабилизаторе, что заметно в компоновках с длинными линиями и в промышленных установках.
Момент составляет 6,5 кг·см при 8,4 В, 8,0 кг·см при 12,0 В и 9,0 кг·см при 13,0 В; скорость холостого хода — 0,15, 0,11 и 0,10 с/60° соответственно. Применён безъякорный двигатель постоянного тока, редуктор из закалённой стали и корпус из алюминиевого сплава; в перечне особенностей заявлены два шариковых подшипника. Обратная связь — потенциометр.
Угол поворота по умолчанию увеличен до ± 70° (140° суммарно) и программируется вместе с плавным пуском, что позволяет использовать привод как поворотный узел робототехнической конструкции без дополнительной механики. Габариты 23 × 12 × 27 мм, масса 20 г. Рабочая температура от −10 до +65 °C. Частота управляющего сигнала 1520 мкс при 333 Гц.
Характеристики приведены по данным производителя: страница модели ↗
