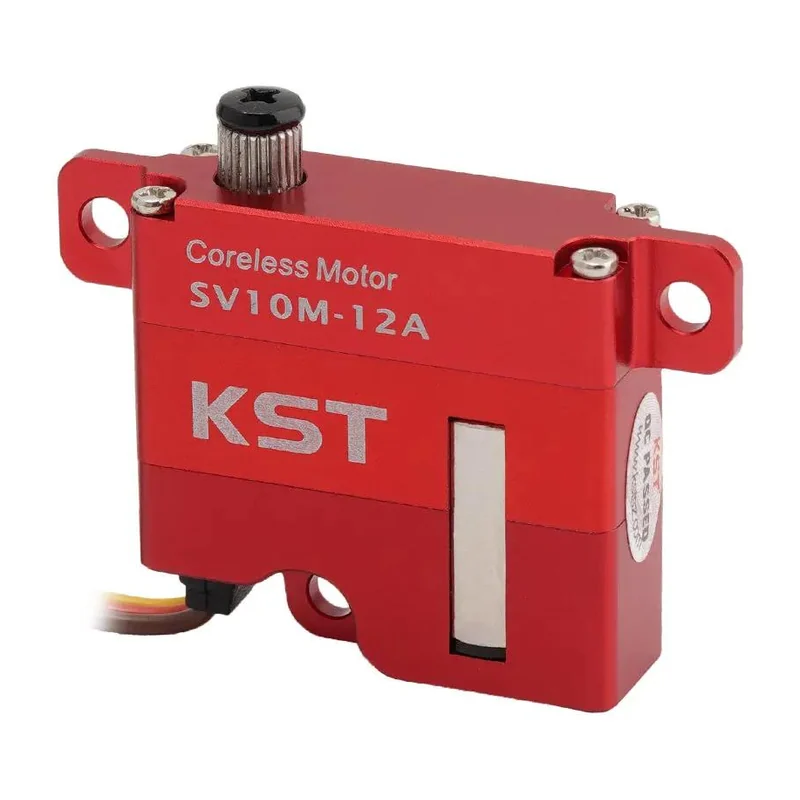

Сервоприводы KST SV10M-12A и SV10M-12B: крыльевые, 12 В
Тонкие крыльевые приводы для планеров и промышленных БПЛА с прямым питанием 12 В; отличаются только исполнением монтажных лапок.
- Артикул
- SV10M-12A / SV10M-12B
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 6,5 кг·см при 8,4 В; 8,0 кг·см при 12,0 В; 9,0 кг·см при 13,0 В
- Скорость
- 0,15 с/60° при 8,4 В; 0,12 с/60° при 12,0 В; 0,11 с/60° при 13,0 В
- Питание
- номинальное 12,0 В пост. тока, диапазон по таблице 8,4–12,0 В (до 3S LiPo напрямую)
- Тип двигателя
- безъякорный (coreless) двигатель постоянного тока
- Редуктор
- закалённая сталь
- Обратная связь
- потенциометр
- Угол поворота
- ± 60°, всего 120° (по умолчанию, программируется)
- Частота управляющего сигнала
- 1520 мкс, 333 Гц
- Программирование
- есть, включая плавный пуск
- Варианты исполнения
- SV10M-12A — горизонтальные лапки; SV10M-12B — стандартные лапки
- Корпус
- алюминиевый сплав
- Габариты
- 30 × 10 × 28 мм ± 0,2 мм
- Масса
- 20 г ± 10 %
- Рабочая температура
- от −10 до +65 °C
Описание
SV10M-12A и SV10M-12B — один и тот же привод в двух вариантах крепления: A с горизонтальными лапками, B со стандартными. Толщина корпуса 10 мм при габаритах 30 × 10 × 28 мм и массе 20 г рассчитана на утапливание в тонкую консоль планера или БПЛА.
Привод питается напрямую от 12 В или сборки до 3S LiPo. В таблице характеристик указан рабочий диапазон 8,4–12,0 В при номинале 12,0 В, при этом момент и скорость приведены в том числе для 13,0 В, а в перечне особенностей заявлена поддержка до 13,0 В — этот разброс стоит уточнять у производителя. Момент составляет 6,5 кг·см при 8,4 В, 8,0 кг·см при 12,0 В и 9,0 кг·см при 13,0 В, скорость — 0,15, 0,12 и 0,11 с/60°.
Применён безъякорный двигатель постоянного тока, редуктор из закалённой стали, корпус из алюминиевого сплава, обратная связь потенциометрическая. Угол поворота по умолчанию ± 60° (120° суммарно), программируется, есть настраиваемый плавный пуск. Частота управляющего сигнала 1520 мкс при 333 Гц, рабочая температура от −10 до +65 °C.
Характеристики приведены по данным производителя: страница модели ↗
