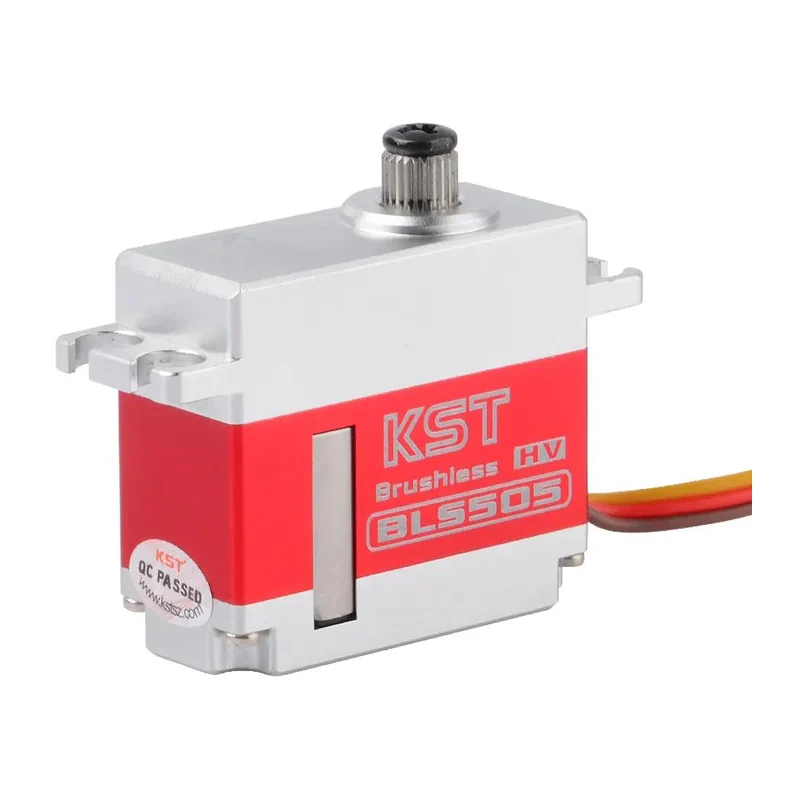

Сервопривод KST BLS505 HV, мини бесколлекторный, 7 кг·см, 0,07 с/60°, стальной редуктор
Мини-привод формата 15 мм с бесколлекторным двигателем для циклических каналов вертолётов класса 500, рассчитан на длительную работу под нагрузкой.
- Артикул
- BLS505
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 7,0 кг·см при 8,4 В; 6,2 кг·см при 7,4 В; 5,0 кг·см при 6,0 В (на упоре)
- Скорость
- 0,07 с/60° при 8,4 В; 0,08 с/60° при 7,4 В; 0,09 с/60° при 6,0 В (холостой ход)
- Питание
- 6,0–8,4 В постоянного тока, номинал 7,4 В
- Масса
- 40 г ± 10 %
- Габариты
- 35,5 × 15 × 32,5 мм ± 0,2 мм
- Тип двигателя
- бесколлекторный постоянного тока
- Редуктор
- закалённая сталь
- Угол поворота
- ± 50°, суммарно 100° при сигнале 1000–2000 мкс
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, фрезерование CNC
- Подшипники
- 2 шариковых
- Рабочая частота сигнала
- 1520 мкс / 333 Гц
- Рабочая температура
- −10…+65 °C
- Программирование
- поддерживается, включая плавный пуск
Описание
BLS505 — мини-привод класса 15 мм в цельноалюминиевом корпусе CNC. Ключевое отличие от коллекторных моделей того же формата — бесколлекторный двигатель: он не имеет щёточного узла и переносит интенсивную эксплуатацию с меньшим износом. Редуктор из закалённой стали, две шариковые опоры, датчик положения — потенциометр.
Момент 5,0 кг·см при 6,0 В, 6,2 кг·см при 7,4 В и 7,0 кг·см при 8,4 В; скорость соответственно 0,09, 0,08 и 0,07 с/60°. Формат сигнала 1520 мкс / 333 Гц, заводской ход ± 50° (100° суммарно) при сигнале 1000–2000 мкс. Привод программируемый, настраивается плавный пуск.
Масса 40 г, габариты 35,5 × 15 × 32,5 мм, рабочий диапазон −10…+65 °C. Производитель указывает как основное применение циклические каналы вертолётов класса 500.
Характеристики приведены по данным производителя: страница модели ↗
