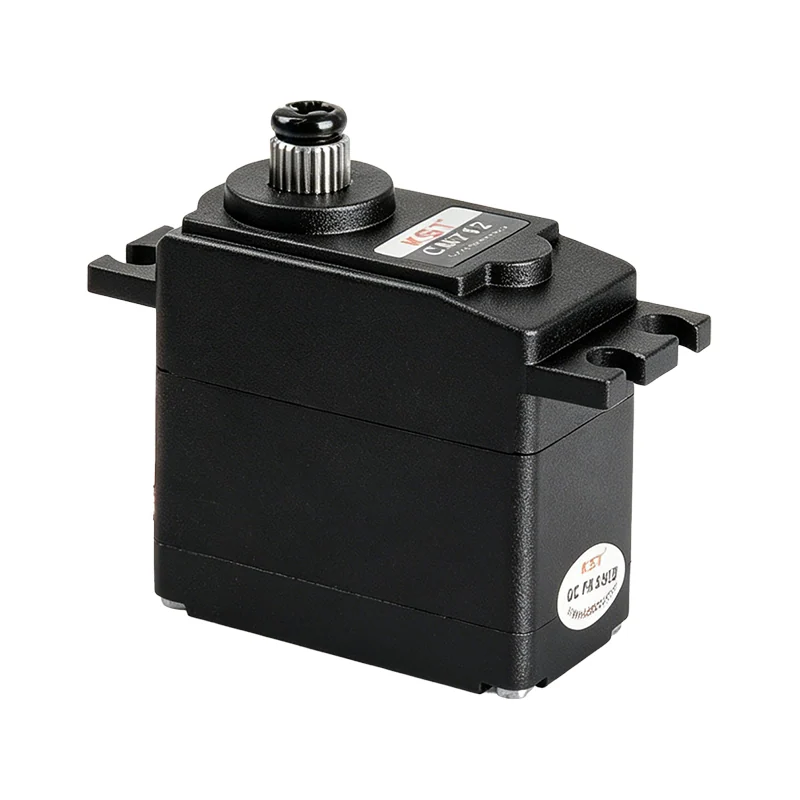

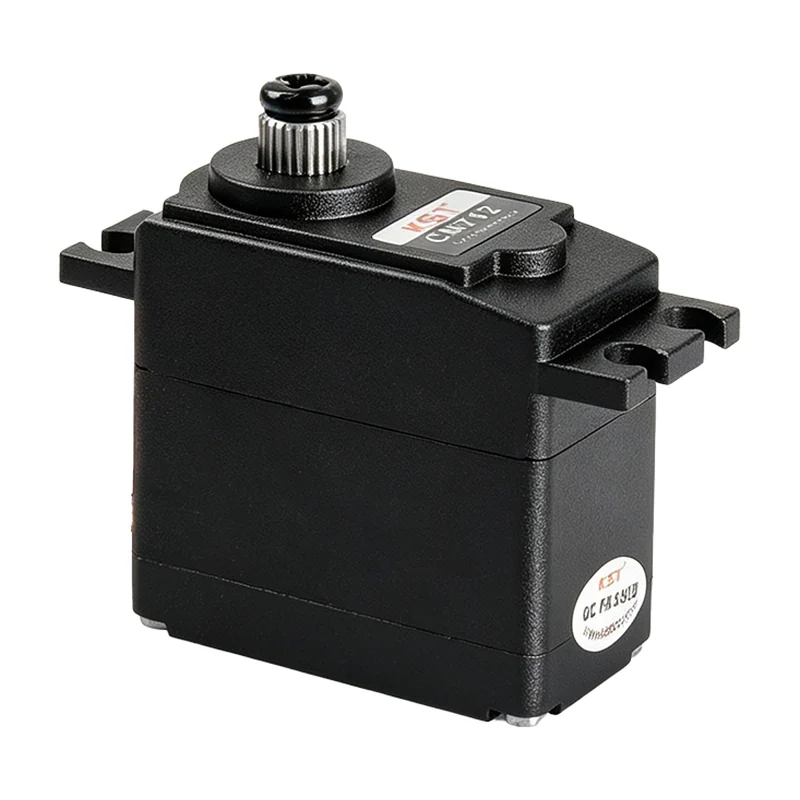

Мини-сервопривод KST CM712, 8,0 кг·см, 0,10 с/60°, безъякорный двигатель
Компактный цифровой привод рулевых поверхностей и органов управления лёгких моделей и БВС, где нужен быстрый отклик и стабильное удержание при питании до 8,4 В.
- Артикул
- CM712
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 5,0 кг·см при 4,8 В; 6,0 кг·см при 6,0 В; 7,0 кг·см при 7,4 В; 8,0 кг·см при 8,4 В
- Скорость
- 0,19 с/60° при 4,8 В; 0,15 с/60° при 6,0 В; 0,12 с/60° при 7,4 В; 0,10 с/60° при 8,4 В
- Питание
- 4,8–8,4 В постоянного тока, номинальное 7,4 В
- Масса
- 32 г ± 10 %
- Габариты
- 32,2 × 16,8 × 33 мм ± 0,2 мм
- Тип двигателя
- безъякорный (coreless) коллекторный
- Редуктор
- металлические шестерни
- Подшипники
- 2 шариковых
- Угол поворота
- ± 50°, всего 100°
- Ток при заклинивании
- 1,5 А при 4,8 В; 1,8 А при 6,0 В; 2,05 А при 7,4 В; 2,35 А при 8,4 В
- Обратная связь
- потенциометр
- Корпус
- пластик
- Рабочая температура
- −10…+65 °C
- Частота управления
- 1520 мкс / 333 Гц
- Программирование
- есть, включая плавный пуск
- Комплектация
- качалка, винт качалки, 4 винта крепления, 4 втулки и 4 демпфера
Описание
CM712 — цифровой сервопривод мини-типоразмера с безъякорным (coreless) коллекторным двигателем, полностью металлическим редуктором и двумя шарикоподшипниками на выходном валу. Корпус пластиковый, габариты 32,2 × 16,8 × 33 мм, масса 32 г.
Момент и скорость зависят от напряжения: от 5,0 кг·см и 0,19 с/60° при 4,8 В до 8,0 кг·см и 0,10 с/60° при 8,4 В. Рабочий диапазон питания 4,8–8,4 В позволяет подключать привод как к стабилизатору 6 В, так и напрямую к двухэлементной литий-полимерной сборке. Ток при заклинивании растёт с 1,5 А до 2,35 А в том же диапазоне — это определяет требования к сечению проводов и запасу по току BEC.
Привод программируется: настраиваются конечные положения, центр, направление вращения и плавный пуск. Обратная связь по положению — потенциометрическая, поэтому ресурс ограничен износом датчика; для непрерывной работы под высокой нагрузкой такие приводы не предназначены. Штатная частота управляющего сигнала 1520 мкс / 333 Гц, диапазон рабочих температур −10…+65 °C.
Характеристики приведены по данным производителя: страница модели ↗
