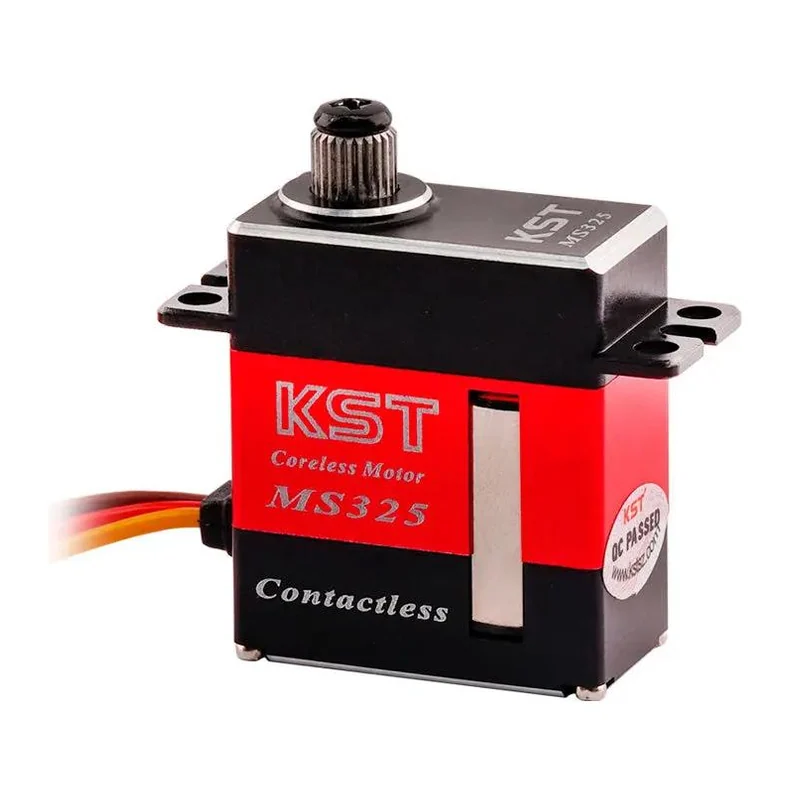

Микросервопривод KST MS325, бесконтактный магнитный датчик
Микропривод для хвостового оперения планеров и циклических тяг вертолётов класса 450–480, где важна повторяемость положения.
- Артикул
- MS325
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 3,8 кгс·см при 6,0 В; 4,6 кгс·см при 7,4 В; 5,2 кгс·см при 8,4 В
- Скорость
- 0,09 с/60° при 6,0 В; 0,08 с/60° при 7,4 В; 0,07 с/60° при 8,4 В
- Питание
- 6,0–8,4 В постоянного тока, номинал 6,0 В
- Масса
- 20 г ± 10 %
- Габариты
- 23 × 12 × 27,5 мм ± 0,2 мм
- Тип двигателя
- безсердечниковый постоянного тока
- Редуктор
- закалённая сталь
- Угол поворота
- ± 100°, всего 200°
- Рабочая температура
- −20…+65 °C
- Обратная связь
- бесконтактный магнитный датчик
- Корпус
- алюминиевый сплав, обработка ЧПУ
- Подшипники
- 2 шариковых
- Частота управления
- 1520 мкс / 333 Гц
- Программирование
- да, включая плавный пуск
Описание
MS325 относится к серии MS, в которой вместо потенциометра применён бесконтактный магнитный датчик положения. Потенциометр со временем загрязняется и изнашивается, а его сопротивление зависит от температуры, что даёт уход нуля; магнитный датчик этих эффектов лишён, поэтому повторяемость и ресурс выше при той же схеме управления.
Корпус фрезерованный алюминиевый, размеры 23 × 12 × 27,5 мм при массе 20 г. Двигатель безсердечниковый, редуктор из закалённой стали, вал опирается на два шариковых подшипника. Момент составляет 3,8 кгс·см при 6,0 В, 4,6 кгс·см при 7,4 В и 5,2 кгс·см при 8,4 В; скорость — 0,09, 0,08 и 0,07 с/60° соответственно.
Заводской ход ± 100° (200° полного диапазона) — существенно шире типового для микроприводов, что удобно при прямом приводе рулевых поверхностей без промежуточных качалок. Частота управления 1520 мкс / 333 Гц, рабочая температура −20…+65 °C, плавный пуск и прочие параметры программируются.
Основное применение — приводы стабилизатора и киля в фюзеляжах планеров, а также циклические приводы вертолётов класса 450–480.
Характеристики приведены по данным производителя: страница модели ↗
