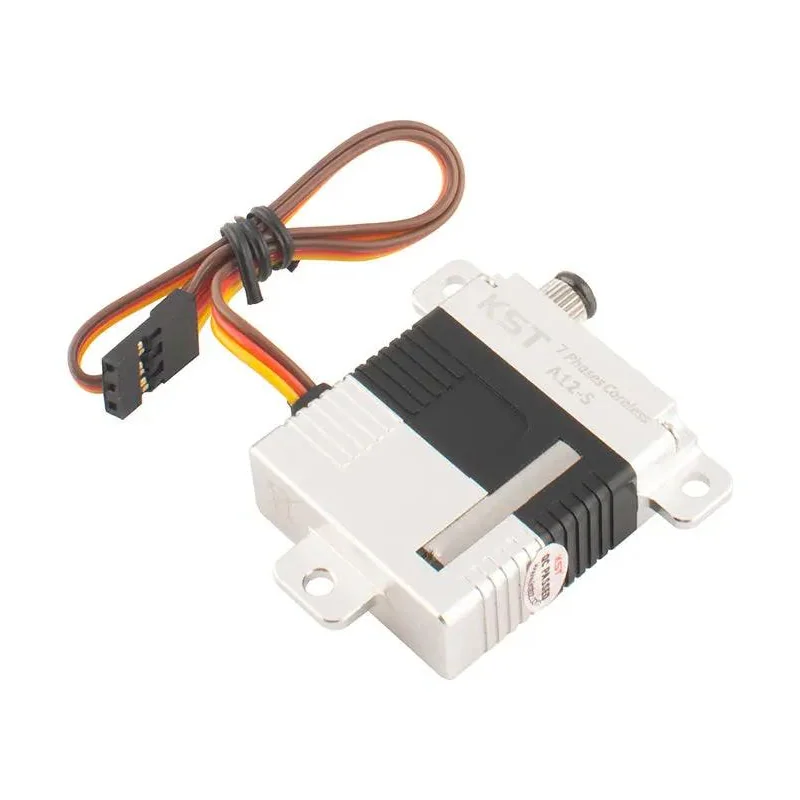

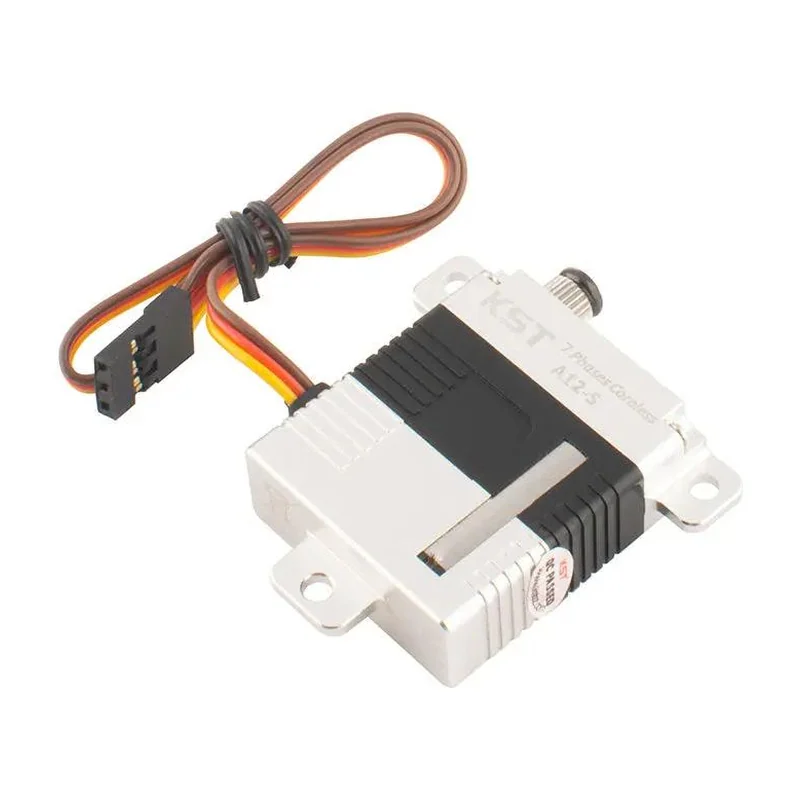

Крыльевой сервопривод KST A12-S, 7-фазный двигатель, магнитный датчик

Тонкий крыльевой привод толщиной 12 мм для крупных планеров и реактивных моделей, где нужен высокий момент в ограниченной толщине профиля.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: A12-S
Производитель: KST, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент: 1,10 Н·м (11,21 кгс·см) при 6,0 В; 1,28 Н·м (13,05 кгс·см) при 7,4 В; 1,35 Н·м (13,76 кгс·см) при 8,4 В
Скорость: 0,11 с/60° при 6,0 В; 0,09 с/60° при 7,4 В; 0,08 с/60° при 8,4 В
Питание: 6,0–8,4 В постоянного тока, номинал 7,4 В
Масса: 32 г ± 10 %
Габариты: 30 × 12 × 35,5 мм ± 0,2 мм
Тип двигателя: 7-фазный безсердечниковый постоянного тока
Редуктор: закалённая сталь
Угол поворота: ± 60°, всего 120°
Рабочая температура: −10…+60 °C
Обратная связь: бесконтактный магнитный датчик
Корпус: алюминиевый сплав
Подшипники: 2 шариковых
Частота управления: 1520 мкс / 333 Гц
Выходной вал: шлицы 25T-6 (стандарт Futaba)
Программирование: да, плавный пуск предусмотрен

Описание

A12-S повторяет длину и ширину привода KST X10, но имеет толщину 12 мм вместо 10 мм и выходной вал со шлицами 25T-6 (стандарт Futaba), как у приводов серии 15–20 мм. Такая компоновка позволяет получить заметно больший момент, сохранив возможность установки в тонкое крыло.

Двигатель семифазный безсердечниковый — большее число фаз даёт более равномерный момент и меньшие пульсации при малых перемещениях. Датчик положения бесконтактный магнитный, что исключает износ потенциометра и уход нуля. Редуктор из закалённой стали на двух шариковых подшипниках, корпус алюминиевый, масса 32 г при габаритах 30 × 12 × 35,5 мм.

Момент составляет 1,10 Н·м (11,21 кгс·см) при 6,0 В, 1,28 Н·м (13,05 кгс·см) при 7,4 В и 1,35 Н·м (13,76 кгс·см) при 8,4 В; скорость — 0,11, 0,09 и 0,08 с/60° соответственно. Заводской ход ± 60° (120°), частота управления 1520 мкс / 333 Гц, плавный пуск и параметры программируются.

Рабочая температура −10…+60 °C — верхняя граница ниже, чем у большинства моделей KST, что стоит учитывать при эксплуатации в закрытом крыле под солнцем. Назначение — крупные планеры, планеры открытого класса с GPS, пилотажные планеры и турбореактивные модели.

Характеристики приведены по данным производителя: страница модели ↗
