Микросервопривод FlashHobby FH-1720MG, 1,80±0,2 кг·см при 4,8 В, 4,8–6,0 В
FlashHobby · Китай под заказ
FH-1720MG

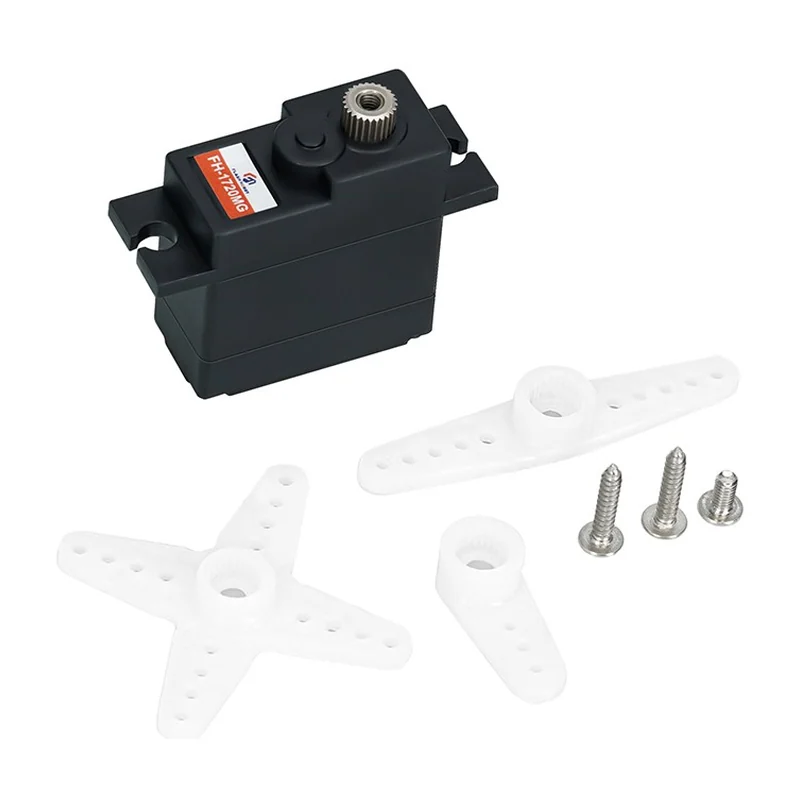

Сервопривод FlashHobby FH-1720MG, безжелезный, 2,0 кг·см при 6,0 В, 19 г

Привод массой 19 г на металлических шестернях с двумя шарикоподшипниками: до 2,0 кг·см и 0,14 с/60° при 6,0 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
FH-1720MG
Производитель
FlashHobby, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Сервоприводы: подбор по моменту»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Сервопривод FlashHobby FH-1720MG, безжелезный, 2,0 кг·см при 6,0 В, 19 г — момент 1,80± 0,2 кг·см при 4,8 В; 2,0± 0,2 кг·см при 6,0 В, скорость 0,17± 0,01 с/60° при 4,8 В; 0,14± 0,01 с/60° при 6,0 В, тип двигателя безжелезный (coreless). Из остального: подшипники 2 шарикоподшипника, редуктор металлические шестерни. Прочее: масса 19± 1 г (без качалки), габариты 28×13,2×29,6 мм, рабочая температура −10…+50 °C. Производитель — FlashHobby, Китай; раздел каталога — мини-сервоприводы 15–25 мм.

Характеристики

Система управления
ШИМ, нейтраль 1520 мкс
Диапазон напряжения
4,8–6,0 В
Рабочая температура
−10…+50 °C
Ресурс
> 12000 циклов
Рабочий ход
120° ± 10°
Предельный угол
180° ± 10°
Направление вращения
против часовой стрелки при изменении импульса от 800 до 2200 мкс
Тип драйвера
микросхема (IC)
Тип двигателя
безжелезный (coreless)
Датчик положения
потенциометр
Тип усилителя
цифровой

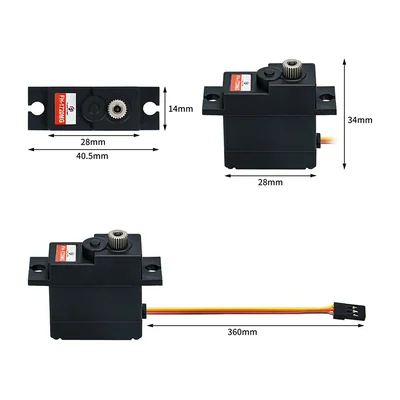

Габариты
28×13,2×29,6 мм
Масса
19± 1 г (без качалки)
Момент
1,80± 0,2 кг·см при 4,8 В; 2,0± 0,2 кг·см при 6,0 В
Скорость
0,17± 0,01 с/60° при 4,8 В; 0,14± 0,01 с/60° при 6,0 В
Ток покоя
90± 20 мА при 4,8 В; 100± 30 мА при 6,0 В
Рабочий ток
750± 50 мА при 4,8 В; 950± 50 мА при 6,0 В
Мёртвая зона
7 мкс при 4,8 В; 7 мкс при 6,0 В
Подшипники
2 шарикоподшипника
Редуктор
металлические шестерни
Материал
нейлон, армированный волокном
Кабель
180 ± 5 мм
Удельный момент
11 кг·см на килограмм массы (расчёт по паспортным моменту и массе)

Описание

Микропривод на металлических шестернях с двумя шарикоподшипниками, масса 19 г без качалки, корпус 28×13,2×29,6 мм. Момент 1,8 кг·см при 4,8 В и 2,0 кг·см при 6,0 В с допуском ± 0,2 кг·см, скорость 0,17 и 0,14 с/60°. Двигатель безжелезный, усилитель цифровой, датчик угла — потенциометр.

Мёртвая зона — 7 мкс. Сильная сторона — металлический редуктор с подшипниками, который выдерживает ударные нагрузки на руль надёжнее пластикового.

Питание 4,8–6,0 В. Нейтраль 1520 мкс, при росте импульса с 800 до 2200 мкс вал вращается против часовой стрелки, рабочий ход 120°, предельный угол 180°. Кабель 180 мм, ресурс более 12 000 циклов, рабочая температура от −10 до +50 °C.

Характеристики приведены по данным производителя: страница модели ↗
