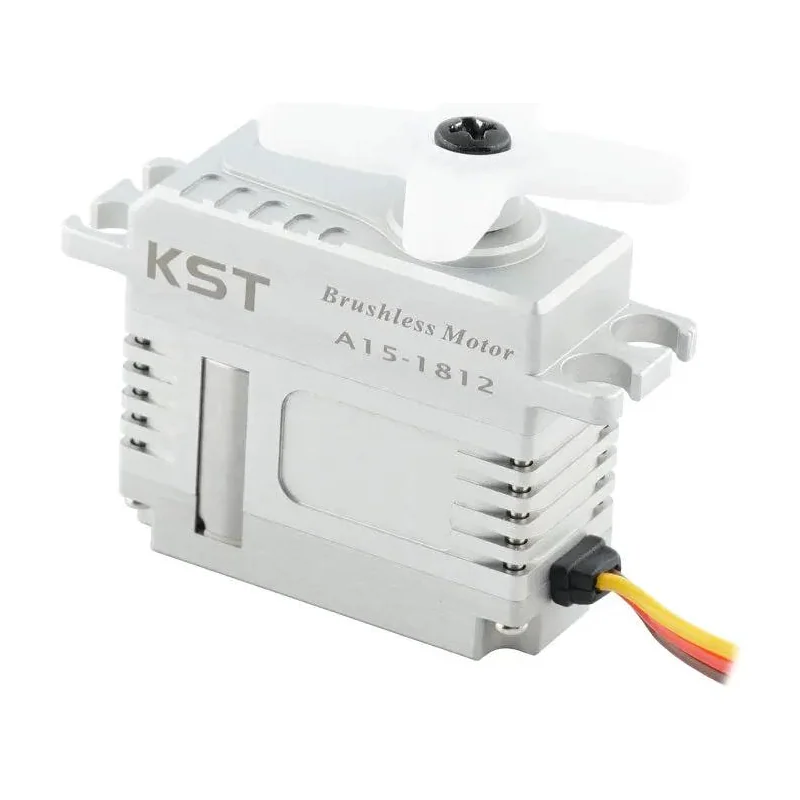

Сервопривод KST A15–1812, мини бесколлекторный

Бесколлекторный мини-привод для крыла крупных планеров: держит 1,8 Н·м на упоре и допускает расширенный ход ± 100° при сигнале 500–2500 мкс.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: A15-1812
Производитель: KST, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 2 типоразмера в серии

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент: на упоре 1,8 Н·м при 7,4 В; номинальный 0,5 Н·м при 7,4 В
Скорость: 0,12 с/60° на холостом ходу; 0,18 с/60° в номинальном режиме (7,4 В)
Питание: 6,0–8,4 В постоянного тока, номинал 7,4 В
Масса: 42 г ± 10 %
Габариты: 35,5 × 15 × 32,5 мм ± 0,2 мм
Тип двигателя: бесколлекторный постоянного тока
Редуктор: закалённая сталь
Угол поворота: ± 50° при сигнале 1000–2000 мкс; ± 100° при 500–2500 мкс
Корпус: алюминиевый сплав, фрезерование CNC
Рабочая температура: −20…+65 °C
Комплектация: 5 качалок, винт качалки, 4 винта крепления, 4 втулки, 4 люверса

Описание

A15–1812 построен на бесколлекторном двигателе — по сравнению с коллекторными приводами того же формата это даёт больший ресурс и меньший нагрев при длительном удержании нагрузки. Корпус фрезерованный алюминиевый, редуктор из закалённой стали.

Производитель раздельно указывает номинальные и предельные значения: номинальный момент 0,5 Н·м и номинальная скорость 0,18 с/60° при 7,4 В против 1,8 Н·м на упоре и 0,12 с/60° на холостом ходу. Для расчёта шарнирных моментов ориентироваться следует на номинальный режим, значение на упоре — кратковременное. Питание 6,0–8,4 В при номинале 7,4 В.

Ход программно расширяется: ± 50° при стандартном сигнале 1000–2000 мкс и ± 100° при 500–2500 мкс, что удобно для закрылков с большим отклонением. Рабочая температура −20…+65 °C — нижняя граница шире, чем у коллекторных моделей серии. Масса 42 г, габариты 35,5 × 15 × 32,5 мм.

Характеристики приведены по данным производителя: страница модели ↗
