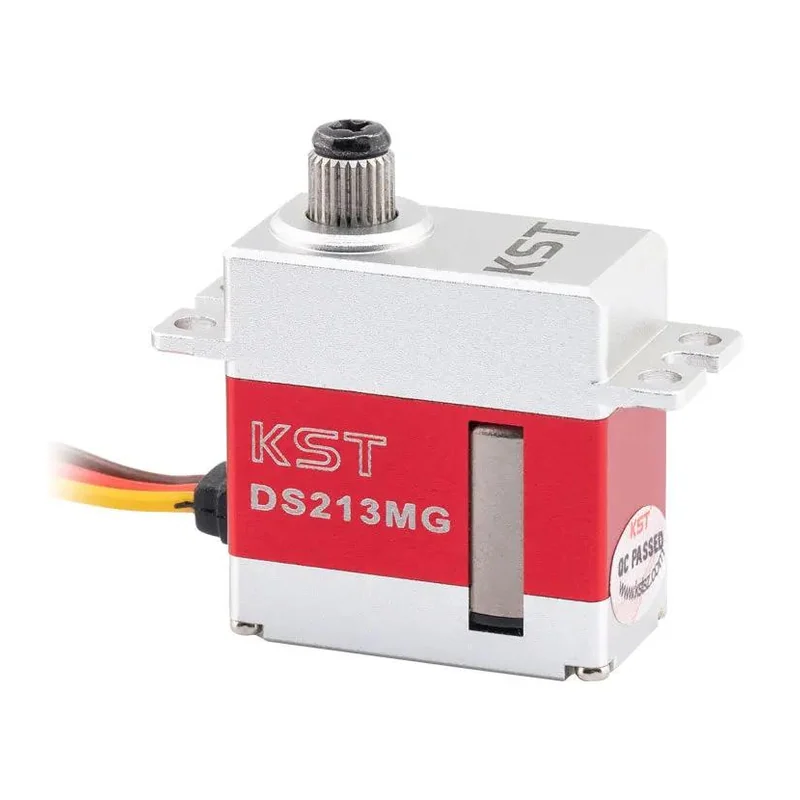

Сервопривод KST DS213MG V8.0, безжелезный, 3,5 кг·см при 7,4 В, 16 г
Микросервопривод KST DS213MG V8.0 на безжелезном моторе: 3,5 кгс·см и 0,07 с/60° при 7,4 В, ход ± 70°, масса 16 г — для рулей планеров и небольших самолётов.
- Артикул
- DS213MG V8.0
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 2,5 кгс·см при 4,8 В; 3,0 кгс·см при 6,0 В; 3,5 кгс·см при 7,4 В
- Скорость
- 0,08 с/60° при 4,8 В; 0,07 с/60° при 6,0 В; 0,07 с/60° при 7,4 В
- Питание
- 6,0 В номинально, диапазон 4,8–7,4 В
- Масса
- 16 г ± 10 %
- Габариты
- 23 × 12 × 24,5 мм
- Тип двигателя
- безъядерный (безжелезный), диаметр 12 мм
- Редуктор
- металлический
- Угол поворота
- ± 70°, всего 140°
- Частота управления
- 1520 мкс / 333 Гц, диапазон импульса 900–2100 мкс
- Подшипники
- 2 шариковых
- Комплектация
- привод, 3 пластиковые качалки, винт качалки, 4 монтажных винта
- Совместимая батарея
- 2S
- Угловая скорость
- 857 °/с (расчёт по паспортному времени поворота на 60°)
Описание
DS213MG V8.0 — микропривод в металлическом корпусе размером 23 × 12 × 24,5 мм и массой 16 г ± 10 %. Двигатель безъядерный, диаметром 12 мм, редуктор металлический, выходной вал опирается на два шариковых подшипника.
Момент составляет 2,5 кгс·см при 4,8 В, 3,0 кгс·см при 6,0 В и 3,5 кгс·см при 7,4 В; скорость — 0,08 с/60° при 4,8 В и 0,07 с/60° при 6,0 и 7,4 В. Номинальное напряжение 6,0 В, рабочий диапазон 4,8–7,4 В; прямое подключение к 2S LiPo напряжением 8,4 В выходит за пределы допуска и требует стабилизатора.
Управляющий сигнал 1520 мкс / 333 Гц, приём импульсов в диапазоне 900–2100 мкс, штатный ход ± 70° (140° суммарно) — необычно широкий для микропривода и удобный при короткой кинематике рулей планера.
Типовое применение — рули высоты и направления планеров, малые электросамолёты, лёгкие БАС, где сочетание малой массы и скорости отработки важнее абсолютного момента.
Характеристики приведены по данным производителя: страница модели ↗
