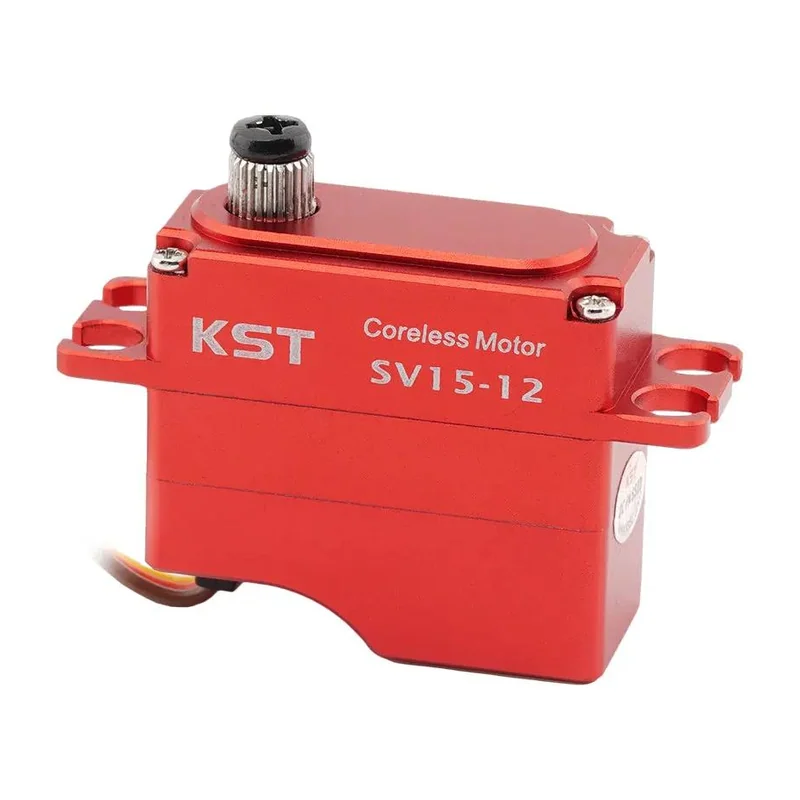

Сервопривод KST SV15–12: мини-класс, питание 12 В или 3S LiPo
Мини-привод для вертолётов, промышленных БПЛА и робототехники: 20 кг·см при 13 В, безъякорный двигатель, стальной редуктор, два подшипника.
- Артикул
- SV15-12
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 15,0 кг·см при 8,4 В; 18,0 кг·см при 12,0 В; 20,0 кг·см при 13,0 В
- Скорость
- 0,15 с/60° при 8,4 В; 0,11 с/60° при 12,0 В; 0,10 с/60° при 13,0 В
- Питание
- номинальное 12,0 В пост. тока, диапазон 8,4–13,0 В (до 3S LiPo напрямую)
- Пусковой ток
- 1,50 А при 8,4 В; 2,08 А при 12,0 В; 2,25 А при 13,0 В
- Тип двигателя
- безъякорный (coreless) двигатель постоянного тока
- Редуктор
- закалённая сталь
- Обратная связь
- потенциометр
- Подшипники
- 2 шариковых
- Угол поворота
- ± 60°, всего 120° (по умолчанию, программируется)
- Частота управляющего сигнала
- 1520 мкс, 333 Гц
- Программирование
- есть, включая плавный пуск
- Корпус
- алюминиевый сплав, обработка ЧПУ
- Габариты
- 33 × 15 × 30 мм ± 0,2 мм
- Масса
- 35 г ± 10 %
- Рабочая температура
- от −10 до +65 °C
Описание
SV15–12 работает от 12 В или сборки до 3S LiPo напрямую, рабочий диапазон 8,4–13,0 В. Момент составляет 15,0 кг·см при 8,4 В, 18,0 кг·см при 12,0 В и 20,0 кг·см при 13,0 В; скорость холостого хода — 0,15, 0,11 и 0,10 с/60° соответственно. Пусковой ток указан для всех трёх режимов и растёт с 1,50 до 2,25 А, что позволяет заранее рассчитать проводку и источник питания.

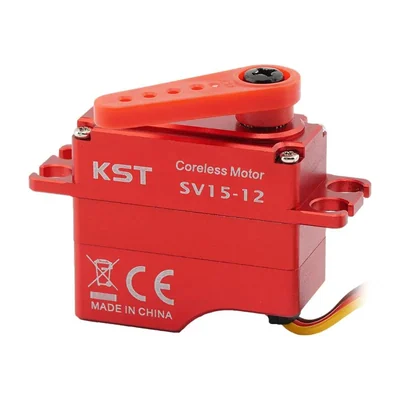

Конструкция включает безъякорный двигатель постоянного тока, редуктор из закалённой стали, два шариковых подшипника выходного вала и корпус из алюминиевого сплава, обработанный на станке с ЧПУ. Обратная связь — потенциометр, то есть контактный датчик положения с ограниченным ресурсом по сравнению с бесконтактными решениями.
Угол поворота по умолчанию ± 60° (120° суммарно), привод программируемый, плавный пуск настраивается. Частота управляющего сигнала 1520 мкс при 333 Гц. Габариты 33 × 15 × 30 мм и масса 35 г соответствуют мини-типоразмеру. Рабочая температура от −10 до +65 °C.
Характеристики приведены по данным производителя: страница модели ↗
