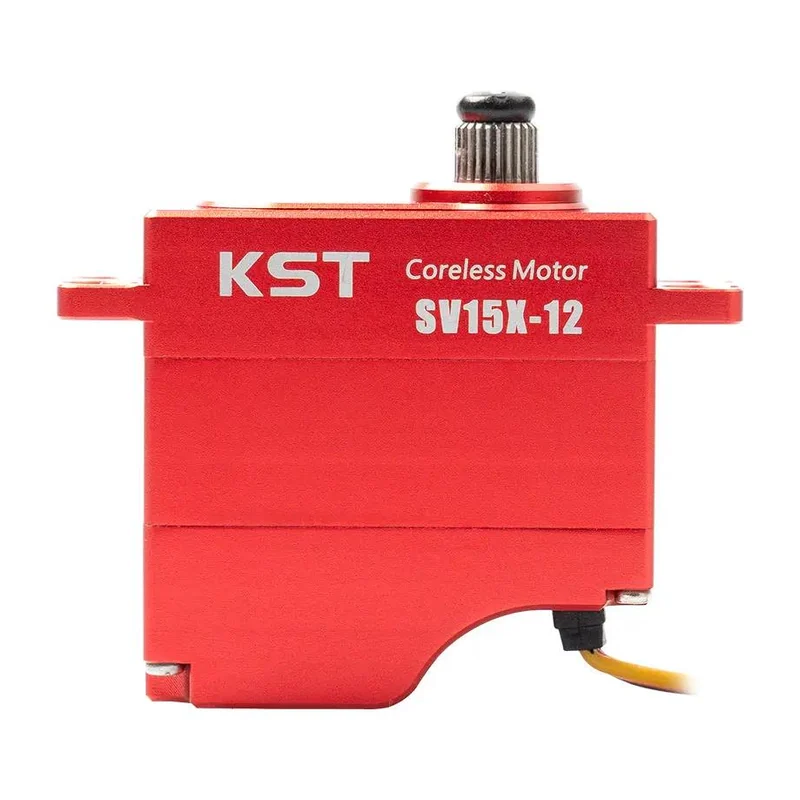

Сервопривод KST SV15X-12: мини-класс, 12 В, 13 кг·см
Скоростной мини-привод для вертолётов, промышленных БПЛА и робототехники: 0,05 с/60° при 13 В, безъякорный двигатель, стальной редуктор.
- Артикул
- SV15X-12
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 9,0 кг·см при 8,4 В; 12,0 кг·см при 12,0 В; 13,0 кг·см при 13,0 В
- Скорость
- 0,08 с/60° при 8,4 В; 0,06 с/60° при 12,0 В; 0,05 с/60° при 13,0 В
- Питание
- номинальное 12,0 В пост. тока, диапазон 8,4–13,0 В (до 3S LiPo напрямую)
- Пусковой ток
- 1,45 А при 8,4 В; 2,05 А при 12,0 В; 2,35 А при 13,0 В
- Частота управляющего сигнала
- 760 мкс, 560 Гц
- Тип двигателя
- безъякорный (coreless) двигатель постоянного тока
- Редуктор
- закалённая сталь
- Обратная связь
- потенциометр
- Подшипники
- 2 шариковых
- Программирование
- есть, включая плавный пуск
- Корпус
- алюминиевый сплав
- Габариты
- 35,5 × 15 × 36,5 мм ± 0,2 мм
- Масса
- 40 г ± 10 %
- Рабочая температура
- от −10 до +65 °C
Описание
SV15X-12 ориентирован на задачи, где решающим параметром является скорость отработки: полный ход 60° занимает 0,05 с при 13,0 В, 0,06 с при 12,0 В и 0,08 с при 8,4 В. Момент при этом составляет 13,0 / 12,0 / 9,0 кг·см соответственно. Питание — 12 В или сборка до 3S LiPo напрямую в диапазоне 8,4–13,0 В.
Важная особенность — частота управляющего сигнала 760 мкс при 560 Гц вместо обычных для линейки 1520 мкс/333 Гц. Такой привод несовместим со стандартным каналом 1520 мкс без соответствующей настройки аппаратуры или полётного контроллера, это следует проверить до установки.
Конструкция включает безъякорный двигатель постоянного тока, редуктор из закалённой стали, два шариковых подшипника и корпус из алюминиевого сплава. Обратная связь потенциометрическая. Программируются плавный пуск и направление вращения. Пусковой ток от 1,45 до 2,35 А. Габариты 35,5 × 15 × 36,5 мм, масса 40 г, рабочая температура от −10 до +65 °C.
Характеристики приведены по данным производителя: страница модели ↗
