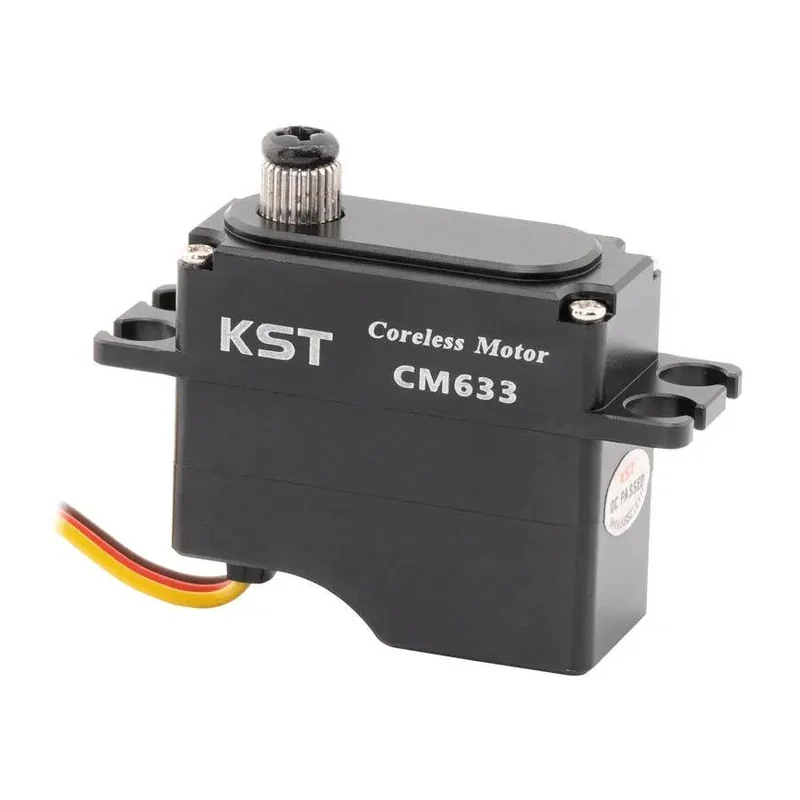

Сервопривод KST CM633: мини-класс, безъякорный двигатель, металлический редуктор
Мини-сервопривод для малоразмерных RC-автомоделей и пилотажных самолётов: 15 кг·см при 8,4 В и 0,08 с/60°, программируемый, на двух подшипниках.
- Артикул
- CM633
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 9,0 кг·см при 4,8 В; 12,0 кг·см при 6,0 В; 13,8 кг·см при 7,4 В; 15,0 кг·см при 8,4 В
- Скорость
- 0,14 с/60° при 4,8 В; 0,11 с/60° при 6,0 В; 0,09 с/60° при 7,4 В; 0,08 с/60° при 8,4 В
- Питание
- номинальное 7,4 В пост. тока, диапазон 4,8–8,4 В
- Ток при заклинивании
- 1,85 А при 4,8 В; 2,65 А при 6,0 В; 2,95 А при 7,4 В; 3,25 А при 8,4 В
- Тип двигателя
- безъякорный (coreless) двигатель постоянного тока
- Редуктор
- металлические шестерни
- Обратная связь
- потенциометр
- Подшипники
- 2 шариковых
- Угол поворота
- ± 50°, всего 100° (по умолчанию)
- Частота управляющего сигнала
- 1520 мкс, 333 Гц
- Программирование
- есть, включая плавный пуск
- Корпус
- алюминиевый сплав
- Габариты
- 33 × 15 × 30 мм ± 0,2 мм
- Масса
- 35 г ± 10 %
- Рабочая температура
- от −10 до +65 °C
Описание
CM633 построен на безъякорном (coreless) двигателе постоянного тока с металлическим редуктором и двумя шариковыми подшипниками выходного вала. Корпус выполнен из алюминиевого сплава, что обеспечивает отвод тепла при частых реверсах под нагрузкой. Обратная связь по положению — потенциометрическая.
Момент и скорость заданы для четырёх уровней питания: от 9,0 кг·см и 0,14 с/60° при 4,8 В до 15,0 кг·см и 0,08 с/60° при 8,4 В. Соответственно растёт и ток при заклинивании — с 1,85 до 3,25 А, что нужно учитывать при выборе BEC или отдельного стабилизатора. Рабочая частота управляющего сигнала — 1520 мкс при 333 Гц.
Привод программируемый: настраиваются параметры работы и плавный пуск. Угол поворота по умолчанию ± 50° (100° суммарно). Диапазон рабочих температур от −10 до +65 °C ограничивает применение на морозе. Габариты 33 × 15 × 30 мм и масса 35 г соответствуют посадочному месту мини-класса.
Характеристики приведены по данным производителя: страница модели ↗
