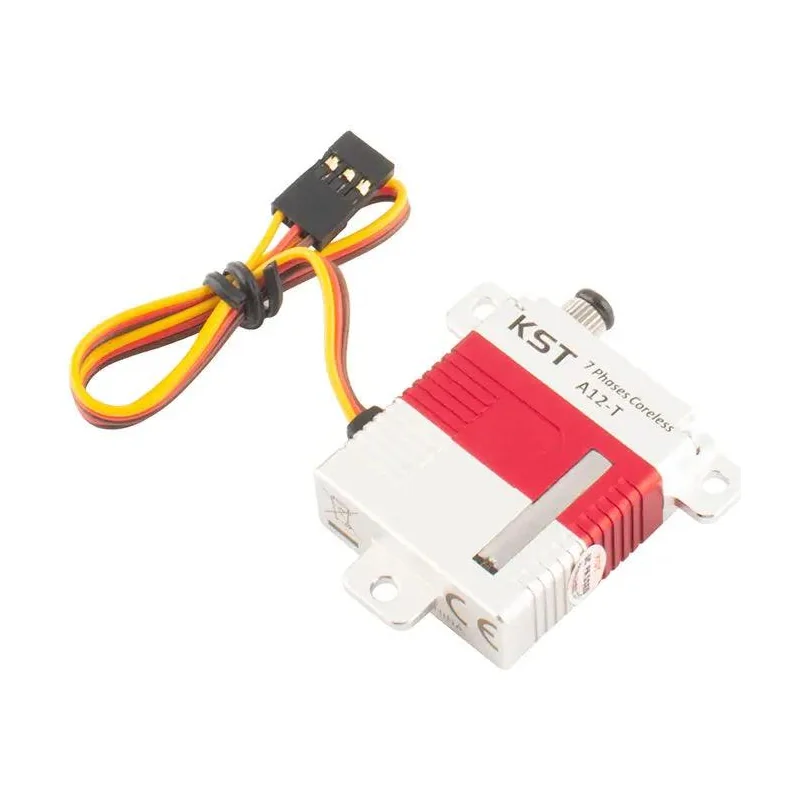

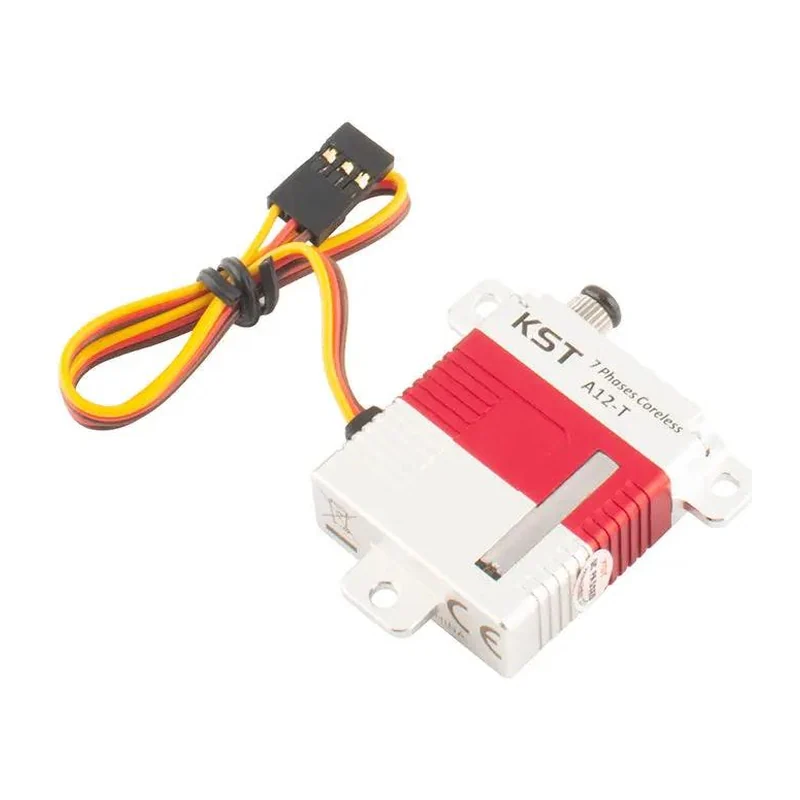

Сервопривод KST A12-T (бесконтактный датчик)
Крыльевой серво с бесконтактным магнитным датчиком и 7-фазным мотором — для больших планеров и БПЛА, где важен ресурс.
- Артикул
- A12-T
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 20,4 кг·см (2,0 Н·м) при 8,4 В; 18,35 кг·см при 7,4 В
- Скорость
- 0,12 с/60° при 8,4 В
- Датчик положения
- бесконтактный магнитный
- Габариты
- 30×12×35,5 мм
- Масса
- 32 г
- Угловая скорость
- 500 °/с (расчёт по паспортному времени поворота на 60°)
- Удельный момент
- 637 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
- Механическая мощность на валу
- 17,5 Вт (расчёт по моменту и скорости поворота)
Описание
Крыльевой привод сечением 30×12 мм для больших планеров и БПЛА. Положение считывает бесконтактный магнитный датчик: обычный потенциометр вырабатывается в той зоне, где серво стоит чаще всего, и со временем даёт дрожание и уход нейтрали — здесь такого механизма износа нет.
Семифазная обмотка мотора означает более мелкий шаг коммутации и ровное движение на малых углах, что заметно при удержании закрылка в потоке. Момент 18,35 кг·см при 7,4 В и 20,4 кг·см (2,0 Н·м) при 8,4 В, скорость 0,12 с/60°, масса 32 г, длина 35,5 мм.
Толщина корпуса — 12 мм, карман в крыле готовят под этот размер.
Характеристики приведены по данным производителя: страница модели ↗
