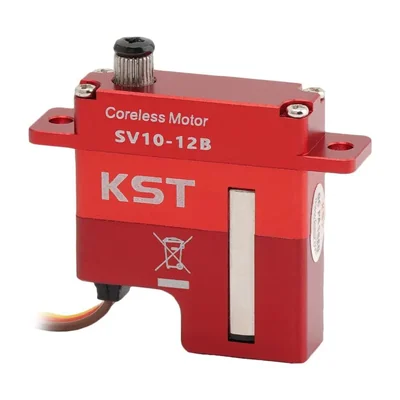

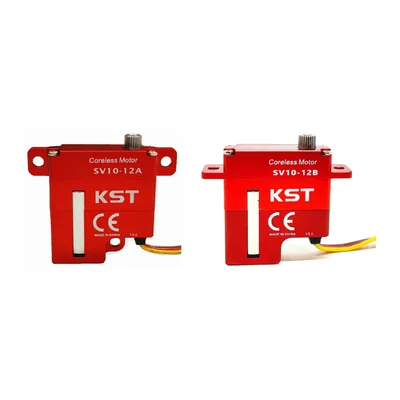

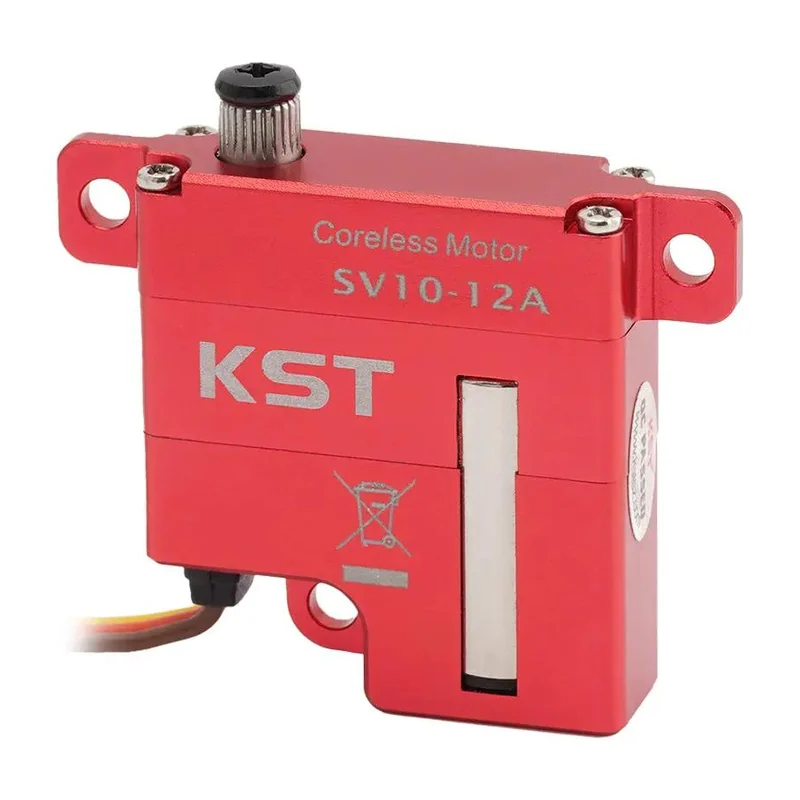

Сервопривод KST SV10-12A/B, 11 кг·см при 8,4 В, питание 8,4–13 В, 25 г
Привод KST на 8,40–13,0 В с номиналом 12,0 В: 11,0 кг·см и 0,15 с/60° при 8,40 В, рабочий угол 120°.
- Артикул
- KST SV10-12A/B
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Сервопривод KST SV10-12A/B, 11 кг·см при 8,4 В, питание 8,4–13 В, 25 г — напряжение 12,0 В, момент 11,0 кгс·см при 8,40 В, скорость 0,15 с/60° при 8,40 В. Из остального: питание 8,4–13 В (номинал 12 В). Прочее: масса 25 г ± 10 %, габариты 30×10×33,5 мм ± 0,2 мм, рабочая температура −10…+65 °C. Производитель — KST, Китай; раздел каталога — мини-сервоприводы 15–25 мм.
Характеристики
- Напряжение
- 12,0 В
- Диапазон напряжения
- 8,40…13,0 В
- Момент
- 11,0 кгс·см при 8,40 В
- Скорость
- 0,15 с/60° при 8,40 В
- Частота управляющего сигнала
- 1520 мкс/333 Гц
- Угол поворота
- ± 60°, всего 120°
- Рабочая температура
- −10…+65 °C
- Датчик положения
- потенциометр
- Габариты
- 30×10×33,5 мм ± 0,2 мм
- Масса
- 25 г ± 10 %
- Артикул производителя
- SV10-12A/B
- Угловая скорость
- 400 °/с (расчёт по паспортному времени поворота на 60°)
- Питание
- 8,4–13 В (номинал 12 В)
- Совместимая батарея
- 3S (расчёт по питанию 8,4–13 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
- Удельный момент
- 560 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
- Механическая мощность на валу
- 14,4 Вт (расчёт по моменту и скорости поворота)
Описание
Высоковольтный привод KST в корпусе толщиной 10 мм: номинальное питание 12,0 В, рабочий диапазон 8,40–13,0 В, момент 11,0 кг·см и скорость 0,15 с/60° при 8,40 В. Габариты 30×10×33,5 мм с допуском ± 0,2 мм, масса 25 г, датчик положения — потенциометр.
Диапазон 8,40–13,0 В охватывает напряжение трёхбаночной LiPo от полного заряда до разряда, что допускает питание напрямую от такой батареи.
Рабочий угол ± 60°, всего 120°, — под него рассчитывают плечи качалки и рычага рулевой поверхности. Сигнал с нейтралью 1520 мкс и частотой 333 Гц, выше которой обновление на канале не поднимают; рабочая температура от −10 до +65 °C.
Характеристики приведены по данным производителя: страница модели ↗
