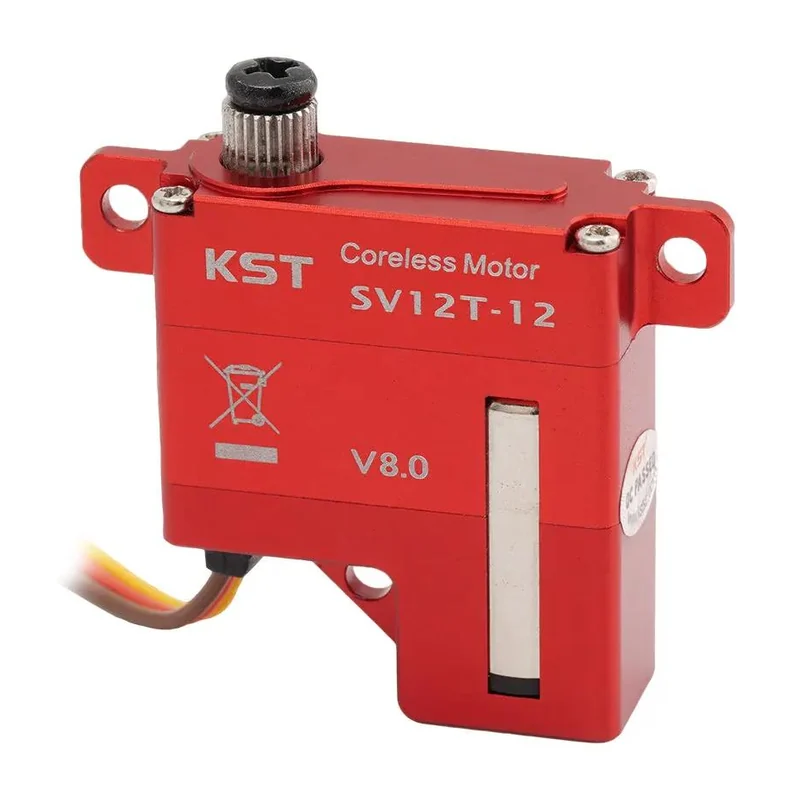

Сервоприводы KST SV12T-12 и SV12S-12: крыльевые, питание 12 В
Пара тонких крыльевых приводов под прямое питание 12 В или 3S LiPo: SV12T-12 — момент до 22 кг·см, SV12S-12 — скорость до 0,07 с/60°.
- Артикул
- SV12T-12 / SV12S-12
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Чего в карточке нет: момент, скорость — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент (SV12T-12)
- 16,0 кг·см при 8,4 В; 20,0 кг·см при 12,0 В; 22,0 кг·см при 13,0 В
- Момент (SV12S-12)
- 11,0 кг·см при 8,4 В; 13,8 кг·см при 12,0 В; 14,5 кг·см при 13,0 В
- Скорость (SV12T-12)
- 0,16 с/60° при 8,4 В; 0,12 с/60° при 12,0 В; 0,11 с/60° при 13,0 В
- Скорость (SV12S-12)
- 0,10 с/60° при 8,4 В; 0,08 с/60° при 12,0 В; 0,07 с/60° при 13,0 В
- Питание
- номинальное 12,0 В пост. тока, диапазон 8,4–13,0 В (до 3S LiPo напрямую)
- Тип двигателя
- безъякорный (coreless) двигатель постоянного тока
- Редуктор
- закалённая сталь
- Обратная связь
- потенциометр
- Подшипники
- 2 шариковых
- Угол поворота
- ± 60°, всего 120° (по умолчанию, программируется)
- Частота управляющего сигнала
- 1520 мкс, 333 Гц
- Программирование
- есть; плавный пуск — есть
- Корпус
- алюминиевый сплав
- Габариты
- 30 × 12 × 35,5 мм ± 0,2 мм
- Масса
- 32 г ± 10 %
- Рабочая температура
- от −10 до +65 °C
Описание
SV12T-12 и SV12S-12 — две модификации одного крыльевого привода с общим корпусом толщиной 12 мм, отличающиеся передаточным отношением. SV12T-12 ориентирован на нагруженные поверхности и развивает 16,0 кг·см при 8,4 В, 20,0 кг·см при 12,0 В и 22,0 кг·см при 13,0 В. SV12S-12 быстрее, но слабее: 11,0 / 13,8 / 14,5 кг·см на тех же напряжениях при скорости 0,10, 0,08 и 0,07 с/60°.
Оба варианта рассчитаны на прямое питание от 12 В или сборки до 3S LiPo, рабочий диапазон 8,4–13,0 В. Это исключает потери на понижающем стабилизаторе в длинных линиях к консолям крыла, но требует, чтобы приёмник и сигнальная линия были рассчитаны на такую схему. Применён безъякорный двигатель постоянного тока, редуктор из закалённой стали, два шариковых подшипника и корпус из алюминиевого сплава; обратная связь потенциометрическая.
Угол поворота по умолчанию ± 60° (120° суммарно), программируется, есть плавный пуск. Частота управляющего сигнала 1520 мкс при 333 Гц. Габариты корпуса 30 × 12 × 35,5 мм при массе 32 г — привод рассчитан на утапливание в тонкую консоль планера или реактивной модели, а также на промышленные БПЛА.
Характеристики приведены по данным производителя: страница модели ↗
