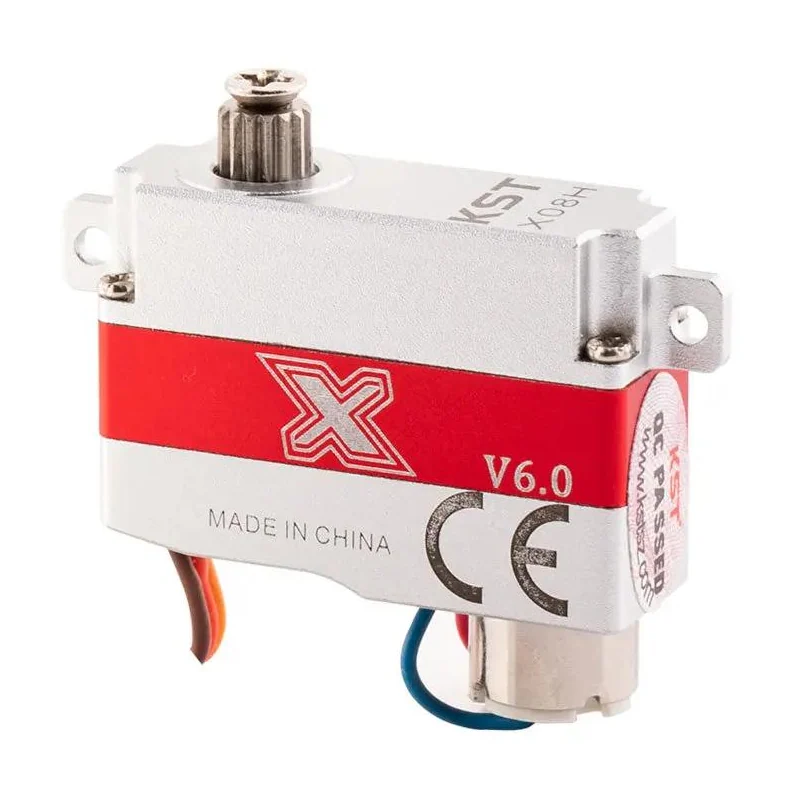

Микросервопривод KST X08H V6.0, 8 мм, боковые ушки, 2,8 кг·см, 0,09 с/60°
KST · Китай под заказ
X08H V6.0

Микросервопривод KST X08H V6.0, 8 мм, боковые ушки, 2,8 кг·см

Тонкий микропривод с горизонтальными монтажными ушками для установки плашмя в крыле планера или лёгкой модели.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X08H V6.0
Производитель
KST, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
1,4 кг·см при 3,8 В; 2,2 кг·см при 6,0 В; 2,8 кг·см при 8,4 В
Скорость
0,18 с/60° при 3,8 В; 0,15 с/60° при 6,0 В; 0,09 с/60° при 8,4 В
Питание
3,8–8,4 В постоянного тока, номинальное 7,4 В
Масса
8 г ± 10 %
Габариты
23,5 × 8 × 16,8 мм ± 0,2 мм
Тип двигателя
безъякорный (coreless) коллекторный
Редуктор
закалённая сталь
Угол поворота
± 60°, всего 120°
Обратная связь
потенциометр
Корпус
алюминиевый сплав
Рабочая температура
−10…+65 °C
Частота управления
1520 мкс / 333 Гц
Программирование
есть, картой KST Tool Card № 5 (отдельно), поддерживается плавный пуск
Исполнение
горизонтальные монтажные ушки
Комплектация
3 качалки, 4 винта крепления, винт качалки

Описание

X08H V6.0 — микросервопривод в корпусе из алюминиевого сплава габаритами 23,5 × 8 × 16,8 мм и массой 8 г. Индекс H означает горизонтальные монтажные ушки: привод укладывается плашмя, что удобно для тонких крыльевых профилей. Двигатель безъякорный коллекторный, редуктор из закалённой стали.

Момент составляет 1,4 кг·см при 3,8 В, 2,2 кг·см при 6,0 В и 2,8 кг·см при 8,4 В, время перекладки на 60° — 0,18, 0,15 и 0,09 с соответственно. Питание 3,8–8,4 В допускает работу от одной или двух литий-полимерных банок напрямую. Металлический корпус выполняет и функцию теплоотвода при частых перекладках.

В отличие от ранних ревизий, версия V6.0 программируется картой KST Tool Card № 5 (приобретается отдельно): настраиваются конечные положения, центр и направление вращения. Датчик положения потенциометрический, рабочий диапазон температур −10…+65 °C, частота управляющего сигнала 1520 мкс / 333 Гц.

Характеристики приведены по данным производителя: страница модели ↗
