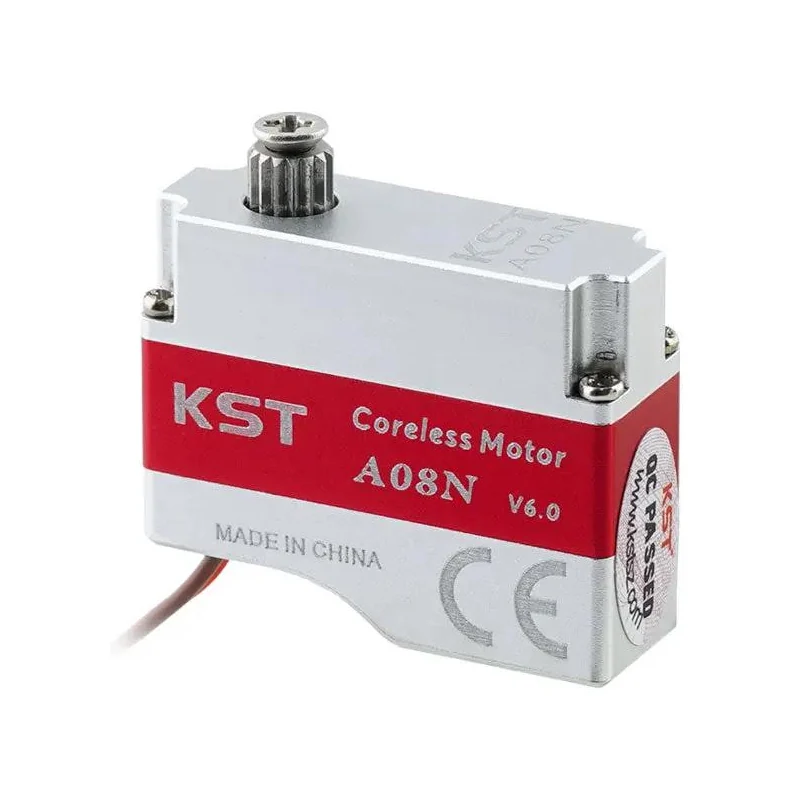

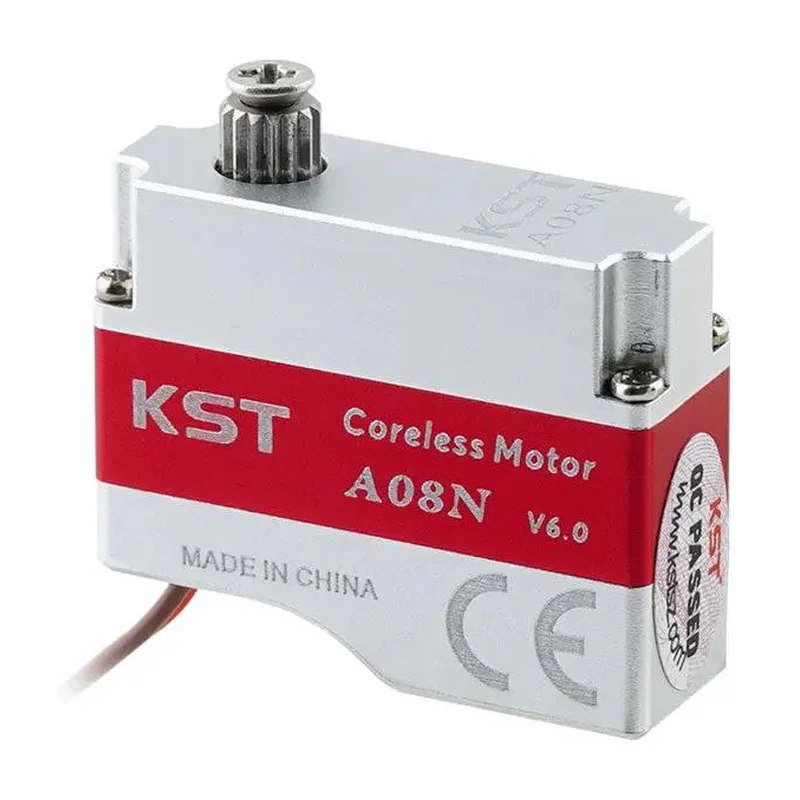

Микросервопривод KST A08N V6.0, 8 мм, закрытый корпус, без ушек, 3,2 кг·см, 0,09 с/60°
KST · Китай под заказ
A08N V6.0

Микросервопривод KST A08N V6.0, без ушек, 3,2 кг·см при 8,4 В, 7 г

Микропривод 8 мм под вклейку в закрытом алюминиевом корпусе: масса 7 г, 3,2 кг·см и 0,09 с/60° при 8,4 В, питание 3,8–8,4 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
A08N V6.0
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Сервоприводы: подбор по моменту»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
1,4 кг·см при 3,8 В; 2,2 кг·см при 6,0 В; 2,8 кг·см при 7,4 В; 3,2 кг·см при 8,4 В
Скорость
0,20 с/60° при 3,8 В; 0,13 с/60° при 6,0 В; 0,10 с/60° при 7,4 В; 0,09 с/60° при 8,4 В
Питание
3,8–8,4 В постоянного тока, номинальное 7,4 В
Масса
7 г ± 10 %
Габариты
23,5 × 8 × 19 мм ± 0,2 мм
Тип двигателя
безъякорный (безжелезный) коллекторный
Редуктор
закалённая сталь
Подшипники
2 шариковых
Угол поворота
± 60°, всего 120°
Обратная связь
потенциометр
Корпус
алюминиевый сплав, полностью закрытый
Рабочая температура
−10…+65 °C
Частота управления
1520 мкс / 333 Гц
Программирование
есть, картами KST Tool Card № 1 или № 5 (отдельно)
Исполнение
без монтажных ушек, установка на клей
Комплектация
4 качалки, 4 винта крепления, винт качалки
Совместимая батарея
2S (расчёт по питанию 3,8–8,4 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
Угловая скорость
667 °/с (расчёт по паспортному времени поворота на 60°)
Удельный момент
457 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
Механическая мощность на валу
3,7 Вт (расчёт по моменту и скорости поворота)

Описание

Микропривод под вклейку, без монтажных ушек: корпус 23,5×8×19 мм, масса 7 г — для планеров и скоростных моделей с плотной компоновкой отсеков. Корпус из алюминиевого сплава закрыт полностью, вместе с двигателем, поэтому устойчивее к ударам при монтаже и жёстких посадках. Внутри безъякорный коллекторный мотор, редуктор из закалённой стали и вал на двух шарикоподшипниках.

Момент — 1,4 кг·см при 3,8 В, 2,2 при 6,0 В, 2,8 при 7,4 В и 3,2 при 8,4 В, скорость 0,20, 0,13, 0,10 и 0,09 с/60° соответственно.

Питание 3,8–8,4 В, номинал 7,4 В — расчётно от 2S. Версия V6.0 программируется картами KST Tool Card № 1 или № 5, они идут отдельно. В комплекте четыре нейлоновые качалки, в том числе низкопрофильная: с ней приводы ставят друг за другом без пересечения тяг. Датчик — потенциометр, ход ± 60°, сигнал 1520 мкс/333 Гц, рабочая температура −10…+65 °C.

Характеристики приведены по данным производителя: страница модели ↗
