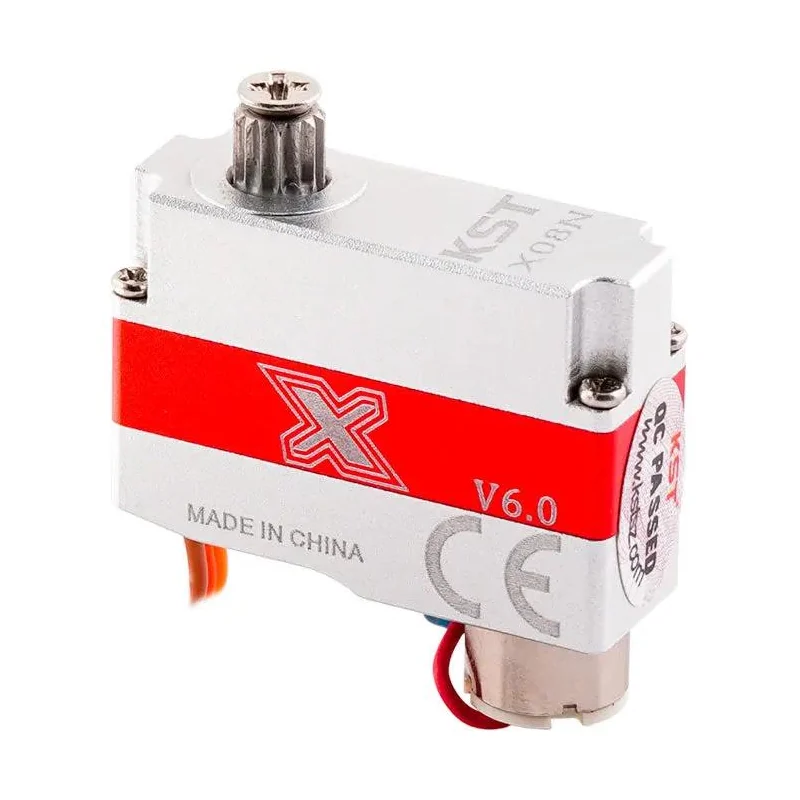

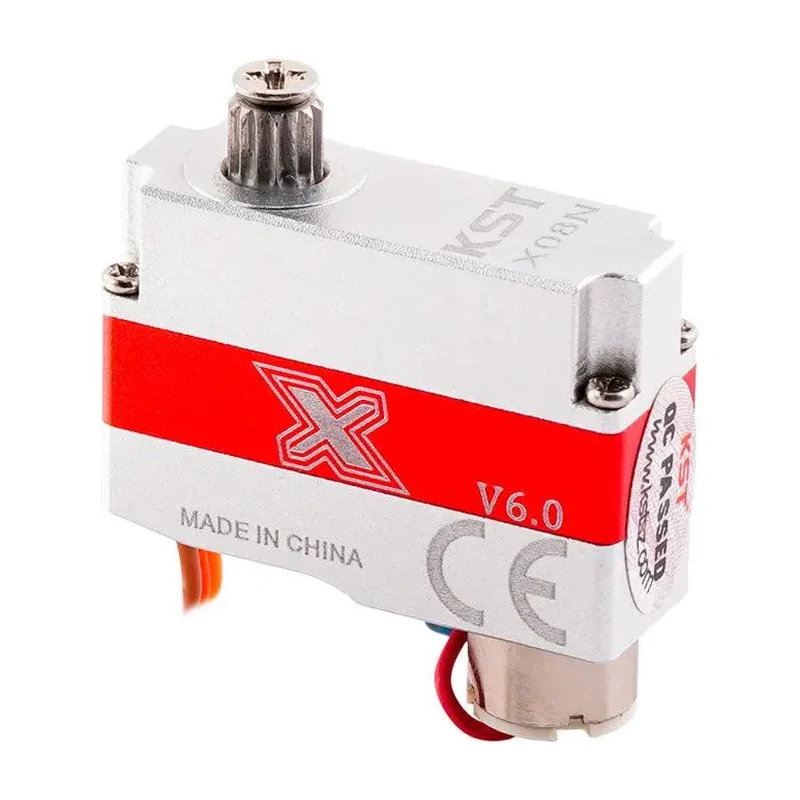

Микросервопривод KST X08N V6.0, 8 мм, без монтажных ушек, 2,8 кг·см, 0,09 с/60°
KST · Китай под заказ
X08N V6.0

Микросервопривод KST X08N V6.0, 8 мм, без монтажных ушек

Микропривод под вклейку — без ушек, для установки в тесных отсеках фюзеляжа и тонких крыльях, где нет места под штатное крепление.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X08N V6.0
Производитель
KST, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
1,4 кг·см при 3,8 В; 2,2 кг·см при 6,0 В; 2,8 кг·см при 8,4 В
Скорость
0,18 с/60° при 3,8 В; 0,15 с/60° при 6,0 В; 0,09 с/60° при 8,4 В
Питание
3,8–8,4 В постоянного тока, номинальное 7,4 В
Масса
8 г ± 10 %
Габариты
23,5 × 8 × 16,8 мм ± 0,2 мм
Тип двигателя
безъякорный (coreless) коллекторный
Редуктор
закалённая сталь
Угол поворота
± 60°, всего 120°
Обратная связь
потенциометр
Корпус
алюминиевый сплав
Рабочая температура
−10…+65 °C
Частота управления
1520 мкс / 333 Гц
Программирование
есть, картой KST Tool Card № 5 (отдельно), поддерживается плавный пуск
Исполнение
без монтажных ушек, установка на клей
Комплектация
3 качалки, 4 винта крепления, винт качалки

Описание

X08N V6.0 — исполнение микропривода X08 V6.0 без монтажных ушек. Привод устанавливается на клей, что позволяет вписать его в отсеки, где габарит с ушками уже не проходит, и избавляет от подрезки корпуса вручную. Габариты 23,5 × 8 × 16,8 мм, масса 8 г, корпус из алюминиевого сплава.

Двигатель безъякорный коллекторный, редуктор из закалённой стали. Момент — 1,4 кг·см при 3,8 В, 2,2 кг·см при 6,0 В и 2,8 кг·см при 8,4 В; скорость — 0,18, 0,15 и 0,09 с/60°. Диапазон питания 3,8–8,4 В рассчитан на прямое подключение к сборке 1S или 2S. Разрешение и зона нечувствительности порядка 1 мкс обеспечивают точное центрирование.

В ревизии V6.0 доработан редуктор для уменьшения люфта и добавлена совместимость с программатором KST Tool Card № 5 (приобретается отдельно) — настраиваются конечные положения, центр и направление. Датчик положения потенциометрический, рабочий диапазон температур −10…+65 °C.

Характеристики приведены по данным производителя: страница модели ↗
