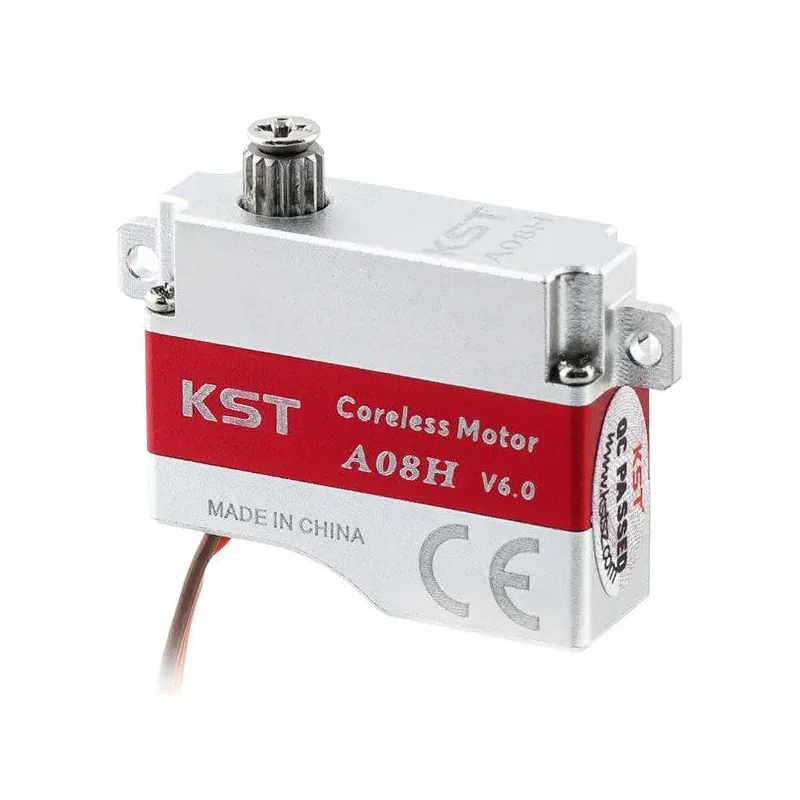

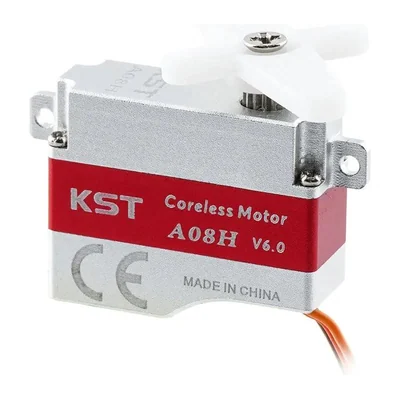

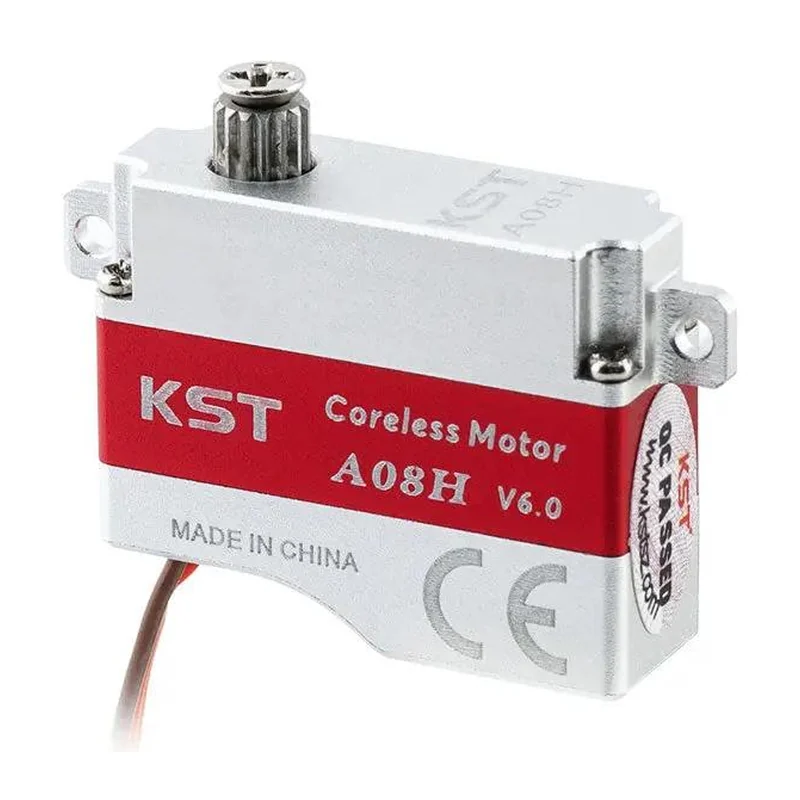

Микросервопривод KST A08H V6.0, 8 мм, закрытый корпус, боковые ушки, 3,2 кг·см, 0,09 с/60°
KST · Китай под заказ
A08H V6.0

Микросервопривод KST A08H V6.0, боковые ушки, 3,2 кг·см при 8,4 В, 7 г

Лёгкий микропривод массой 7 г с горизонтальными ушками для установки плашмя в тонких крыльях планеров и скоростных моделей.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
A08H V6.0
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Сервоприводы: подбор по моменту»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
1,4 кг·см при 3,8 В; 2,2 кг·см при 6,0 В; 2,8 кг·см при 7,4 В; 3,2 кг·см при 8,4 В
Скорость
0,20 с/60° при 3,8 В; 0,13 с/60° при 6,0 В; 0,10 с/60° при 7,4 В; 0,09 с/60° при 8,4 В
Питание
3,8–8,4 В постоянного тока, номинальное 7,4 В
Масса
7 г ± 10 %
Габариты
23,5 × 8 × 19 мм ± 0,2 мм
Тип двигателя
безъякорный (безжелезный) коллекторный
Редуктор
закалённая сталь
Подшипники
2 шариковых
Угол поворота
± 60°, всего 120°
Обратная связь
потенциометр
Корпус
алюминиевый сплав, полностью закрытый
Рабочая температура
−10…+65 °C
Частота управления
1520 мкс / 333 Гц
Программирование
есть, картами KST Tool Card № 1 или № 5 (отдельно)
Исполнение
горизонтальные монтажные ушки
Комплектация
4 качалки, 4 винта крепления, винт качалки
Совместимая батарея
2S (расчёт по питанию 3,8–8,4 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
Угловая скорость
667 °/с (расчёт по паспортному времени поворота на 60°)
Удельный момент
457 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
Механическая мощность на валу
3,7 Вт (расчёт по моменту и скорости поворота)

Описание

A08H V6.0 — исполнение микропривода A08 с горизонтальными монтажными ушками, рассчитанное на укладку плашмя в крыле. Габариты 23,5 × 8 × 19 мм, масса 7 г. Корпус из алюминиевого сплава полностью закрывает двигатель, что повышает стойкость к попаданию влаги и к повреждениям при монтаже по сравнению с X08H, при меньшей массе и большем моменте.

Двигатель безъякорный коллекторный, редуктор из закалённой стали, выходной вал на двух шарикоподшипниках. Момент — от 1,4 кг·см при 3,8 В до 3,2 кг·см при 8,4 В, время перекладки на 60° — от 0,20 до 0,09 с. Питание 3,8–8,4 В: штатный режим — прямо от двух банок (2S) без стабилизатора. От одной банки привод работает, только пока она не просела под нагрузкой ниже 3,8 В, поэтому на 1S его питают через повышающий стабилизатор.

Производитель отмечает малые допуски в зубчатой передаче и отсутствие люфта; несмотря на отсутствие индекса MG в названии, редуктор металлический. Версия V6.0 программируется картами KST Tool Card № 1 или № 5. Датчик положения потенциометрический, рабочий диапазон температур −10…+65 °C.

Характеристики приведены по данным производителя: страница модели ↗
