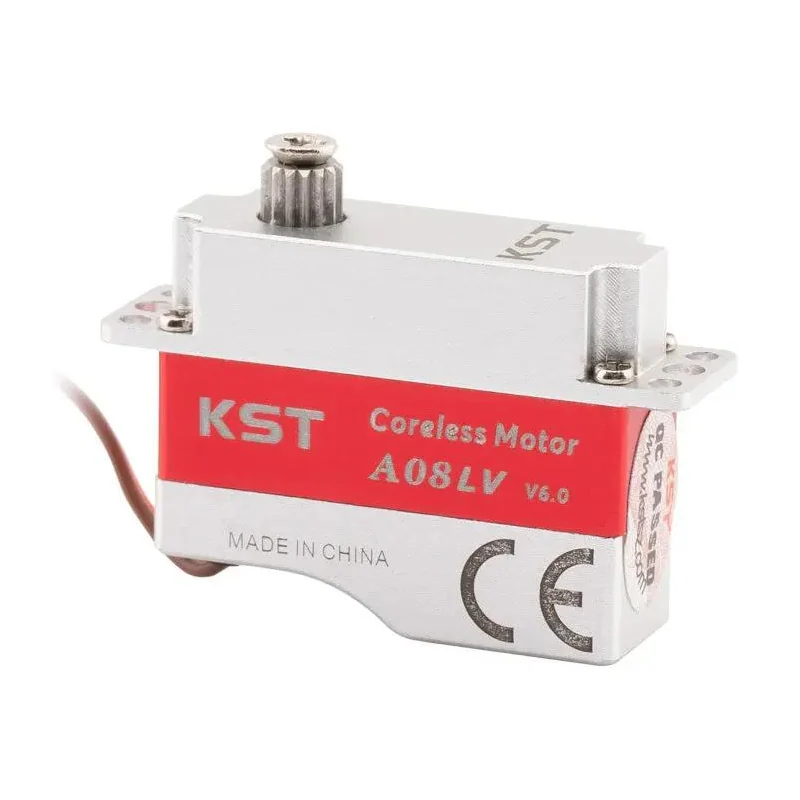

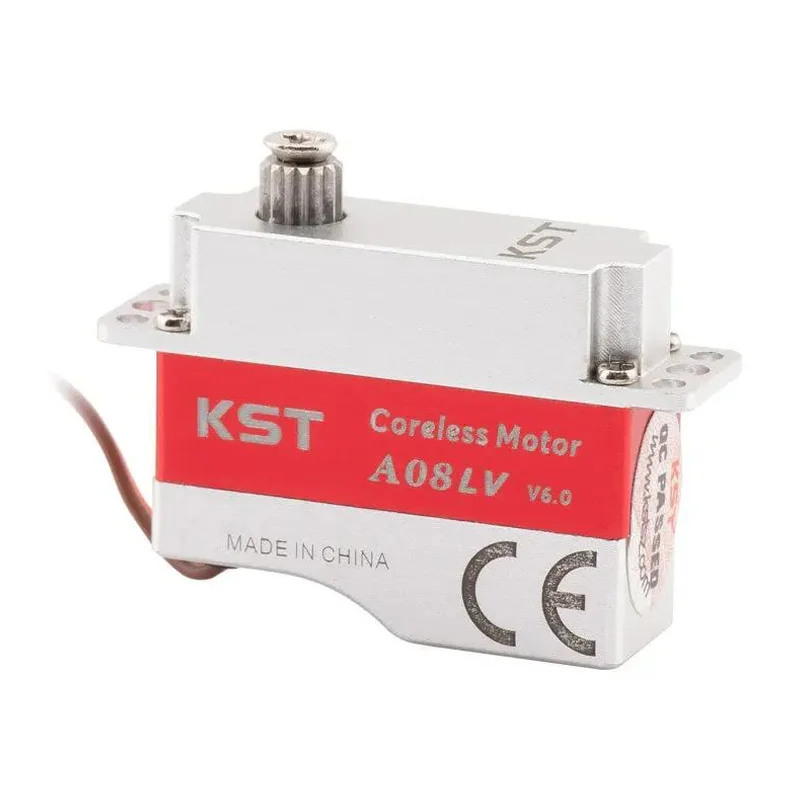

Микросервопривод KST A08 LV V6.0: 1S LiPo, безъякорный двигатель

Микропривод массой 7 г для метательных планеров класса DLG/F3K: питание от одной банки LiPo, момент 2,0 кг·см, скорость 0,15 с/60°.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: A08 LV V6.0
Производитель: KST, Китай
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 3 типоразмера в серии

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент: 1,2 кг·см при 3,5 В; 2,0 кг·см при 4,2 В
Скорость: 0,18 с/60° при 3,5 В; 0,15 с/60° при 4,2 В
Питание: номинальное 4,2 В пост. тока, диапазон 3,5–4,2 В (1S LiPo)
Тип двигателя: безъякорный (coreless) двигатель постоянного тока
Редуктор: закалённая сталь
Обратная связь: потенциометр
Подшипники: 2 шариковых
Угол поворота: ± 60°, всего 120° (по умолчанию)
Частота управляющего сигнала: 1520 мкс, 333 Гц
Корпус: алюминиевый сплав
Габариты: 23,5 × 8 × 19 мм ± 0,2 мм
Масса: 7 г ± 10 %
Рабочая температура: от −10 до +65 °C

Описание

A08 LV V6.0 рассчитан на прямое питание от одного элемента LiPo и работает в диапазоне 3,5–4,2 В при номинале 4,2 В. Это снимает необходимость в понижающем стабилизаторе на планерах с однобаночным питанием, но одновременно означает, что подключать привод к штатным 5–6 В борта нельзя.

В приводе применён безъякорный двигатель постоянного тока, редуктор из закалённой стали и два шариковых подшипника выходного вала; корпус — алюминиевый сплав. Обратная связь потенциометрическая. Момент составляет 1,2 кг·см при 3,5 В и 2,0 кг·см при 4,2 В, скорость — 0,18 и 0,15 с/60° соответственно. Частота управляющего сигнала 1520 мкс при 333 Гц.

Габариты 23,5 × 8 × 19 мм и масса 7 г позволяют размещать привод в тонком крыле и оперении лёгких планеров. Угол поворота по умолчанию ± 60° (120° суммарно). Рабочая температура от −10 до +65 °C. Производитель предлагает варианты монтажных лапок; в семейство также входят модификации A08, A08H и A08N.

Характеристики приведены по данным производителя: страница модели ↗
