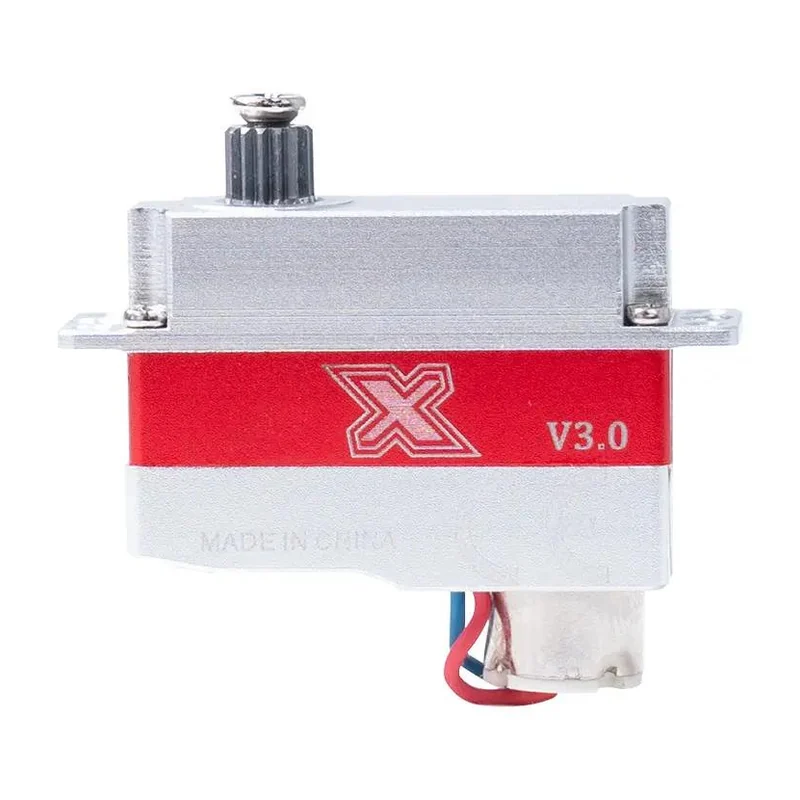

Микросервопривод KST X08 / X08N V3.0, 8 мм, 2,8 кг·см, 0,09 с/60°, стальной редуктор
KST · Китай под заказ
X08 / X08N V3.0

Микросервопривод KST X08/X08N V3.0, безжелезный, 2,8 кг·см при 8,4 В, 8 г

Тонкий микропривод толщиной 8 мм для крыла и фюзеляжа планеров и лёгких моделей, где критичны масса и место под установку.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X08 / X08N V3.0
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
1,4 кг·см при 3,8 В; 2,2 кг·см при 6,0 В; 2,8 кг·см при 8,4 В
Скорость
0,18 с/60° при 3,8 В; 0,15 с/60° при 6,0 В; 0,09 с/60° при 8,4 В
Питание
3,8–8,4 В постоянного тока, номинальное 7,4 В
Масса
8 г ± 10 %
Габариты
23,5 × 8 × 16,8 мм ± 0,2 мм
Тип двигателя
безъякорный (безжелезный) коллекторный
Редуктор
закалённая сталь
Угол поворота
± 60°, всего 120°
Обратная связь
потенциометр
Корпус
алюминиевый сплав
Рабочая температура
−10…+65 °C
Частота управления
1520 мкс / 333 Гц
Программирование
не поддерживается программаторами KST Tool Card
Исполнение
X08 — с монтажными ушками, X08N — без ушек, под вклейку
Комплектация
3 качалки, 4 винта крепления, винт качалки
Совместимая батарея
2S (расчёт по питанию 3,8–8,4 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
Угловая скорость
667 °/с (расчёт по паспортному времени поворота на 60°)
Удельный момент
350 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
Механическая мощность на валу
3,2 Вт (расчёт по моменту и скорости поворота)

Описание

X08 / X08N V3.0 — микросервопривод в корпусе из алюминиевого сплава габаритами 23,5 × 8 × 16,8 мм и массой 8 г. Двигатель безъякорный коллекторный, редуктор из закалённой стали, датчик положения потенциометрический. Версия N поставляется без монтажных ушек и рассчитана на вклейку в тесных отсеках.

Момент составляет 1,4 кг·см при 3,8 В, 2,2 кг·см при 6,0 В и 2,8 кг·см при 8,4 В; скорость — 0,18, 0,15 и 0,09 с/60° соответственно. Широкий диапазон питания 3,8–8,4 В позволяет работать как от одной, так и от двух литий-полимерных банок без стабилизатора. Разрешение и зона нечувствительности заявлены на уровне 1 мкс, что обеспечивает точное центрирование.

Важное ограничение: версия V3.0 несовместима с программаторами KST Tool Card, конечные положения, центр и направление не настраиваются. Производитель продаёт её как снятую с производства распродажную позицию без гарантийной поддержки; по параметрам она совпадает с актуальной V6.0, отличия — только в элементной базе платы.

Характеристики приведены по данным производителя: страница модели ↗
