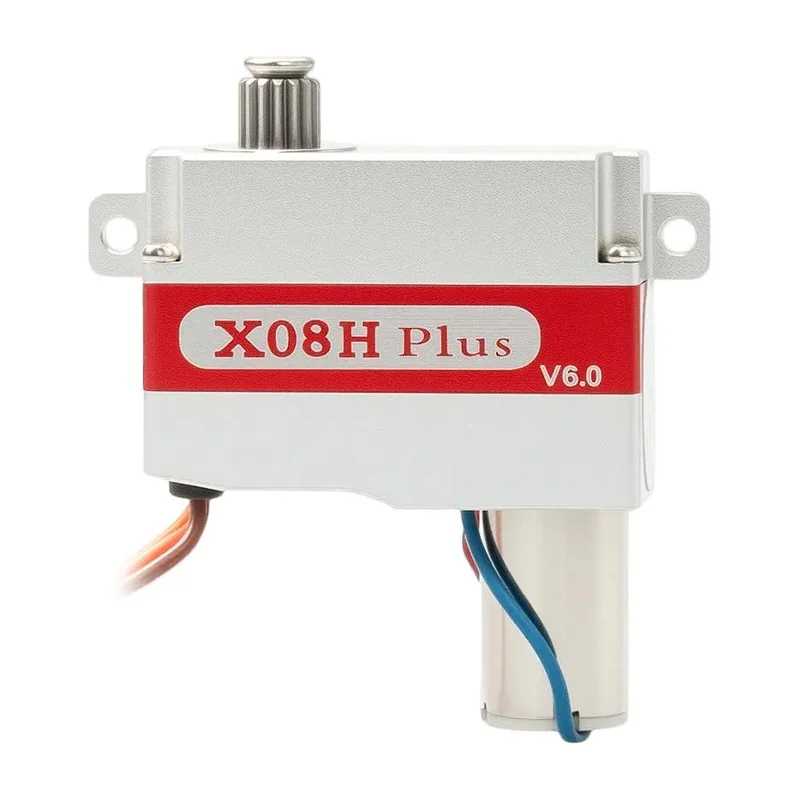

Микросервопривод KST X08H Plus V6.0, боковые ушки, 5,3 кг·см при 8,4 В, 9 г
KST · Китай под заказ
X08H Plus V6.0

Микросервопривод KST X08H Plus V6.0, боковые ушки, 5,3 кг·см при 8,4 В, 9 г

Микропривод 8 мм с горизонтальными ушами для тонких крыльев: 5,3 кгс·см и 0,09 с/60° при 8,4 В, масса 9 г, питание 3,8–8,4 В.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X08H Plus V6.0
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: тип двигателя — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
5,3 кгс·см при 8,4 В (4,84 при 7,4 В; 3,8 при 6,0 В; 2,4 при 3,8 В)
Скорость
0,09 с/60° при 8,4 В (0,12 при 7,4 В; 0,15 при 6,0 В)
Питание
3,8–8,4 В (номинал 7,4 В)
Конструкция
бессердечниковый (безжелезный) мотор, шестерни закалённая сталь, корпус алюминиевый сплав, потенциометрический датчик, 1520 мкс/333 Гц, ход ± 60° (120°)
Габариты
23,5×8×16,8 мм
Масса
9 г ± 10%
Совместимая батарея
2S (расчёт по питанию 3,8–8,4 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
Угловая скорость
667 °/с (расчёт по паспортному времени поворота на 60°)

Описание

Горизонтальные уши — главная особенность этого восьмимиллиметрового микропривода: крепёж лежит в плоскости крыла, поэтому корпус 23,5×8×16,8 мм утапливается в консоль толщиной от 8 мм. Назначение — элероны и закрылки планеров F5J/F5D/F3J, EDF-модели и тонкие крылья БПЛА. Масса 9 г, бессердечниковый мотор, шестерни из закалённой стали, алюминиевый корпус, ход ± 60°, сигнал 1520 мкс/333 Гц.

При той же толщине момент заметно выше, чем у других восьмимиллиметровых приводов: 5,3 кгс·см при 8,4 В, 4,84 при 7,4 В, 3,8 при 6,0 В и 2,4 при 3,8 В. Скорость — 0,09, 0,12 и 0,15 с/60° при 8,4, 7,4 и 6,0 В.

Питание 3,8–8,4 В при номинале 7,4 В, расчётно — 2S. Горизонтальные уши требуют кармана в обшивке: привод с вертикальными ушами на это место без переделки ложемента не встанет. Датчик положения потенциометрический, то есть контактный, с ограниченным ресурсом.

Характеристики приведены по данным производителя: страница модели ↗
