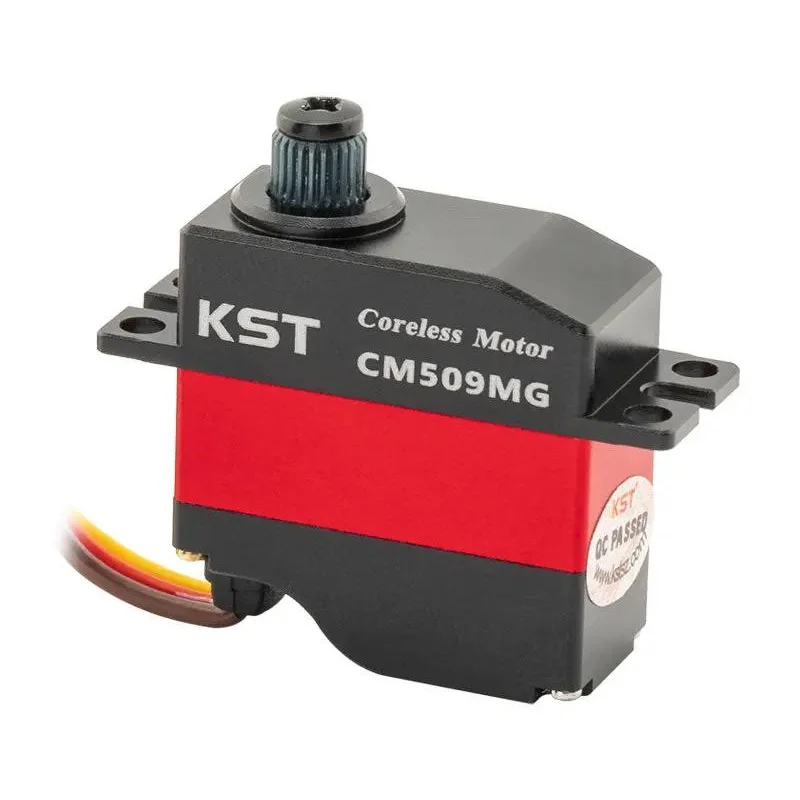

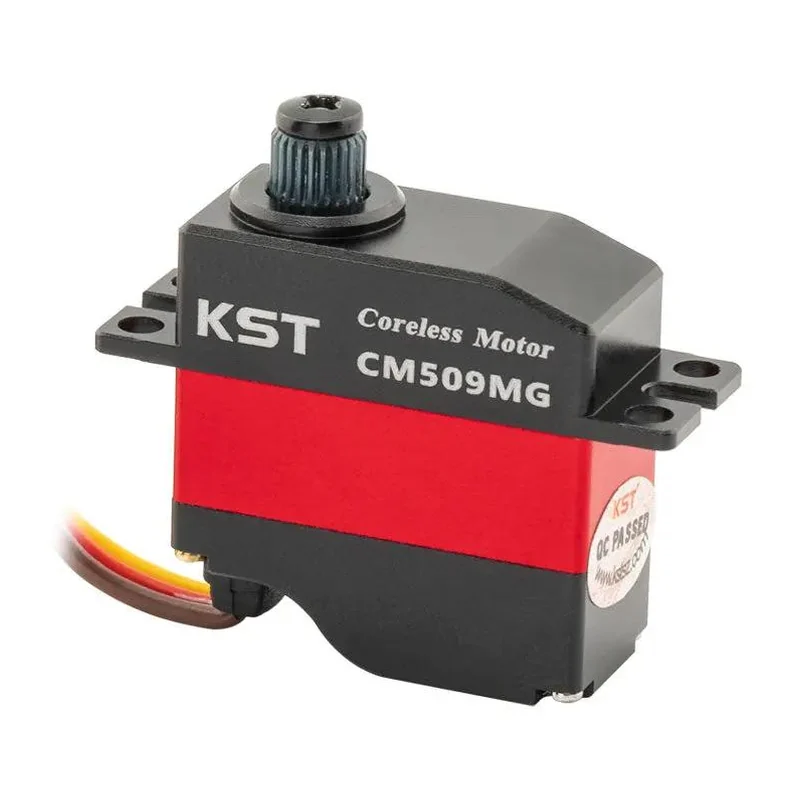

Микросервопривод KST CM509MG, безъядерный, алюминиевый корпус, 6,0 кгс·см, 15 г
Микропривод с высоким для своего класса моментом — для рулей малых самолётов и рулевого управления компактных наземных моделей.
- Артикул
- CM509MG
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 3,6 кгс·см при 4,8 В; 4,8 кгс·см при 6,0 В; 5,5 кгс·см при 7,4 В; 6,0 кгс·см при 8,4 В
- Скорость
- 0,13 с/60° при 4,8 В; 0,11 с/60° при 6,0 В; 0,09 с/60° при 7,4 В; 0,08 с/60° при 8,4 В
- Ток при заклинивании
- 0,95 А при 4,8 В; 1,15 А при 6,0 В; 1,35 А при 7,4 В; 1,60 А при 8,4 В
- Питание
- 7,4 В номинально, диапазон 4,8–8,4 В
- Масса
- 15 г ± 10 %
- Габариты
- 23 × 11 × 24 мм ± 0,2 мм
- Тип двигателя
- безъядерный (coreless) двигатель
- Редуктор
- металлический
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав
- Угол поворота
- ± 50°, всего 100°
- Частота управления
- 1520 мкс / 333 Гц
- Рабочая температура
- от −10 до +65 °C
- Подшипники
- 2 шариковых
- Программирование
- поддерживается, есть плавный пуск
- Комплектация
- привод, 2 пластиковые качалки, винт качалки, 4 монтажных винта
Описание
CM509MG выделяется среди микроприводов сочетанием момента 6,0 кгс·см с массой всего 15 г ± 10 % и габаритами 23 × 11 × 24 мм. Корпус выполнен из алюминиевого сплава, что даёт жёсткость посадки и отвод тепла, редкие в этом размерном классе. Двигатель безъядерный, редуктор металлический, вал опирается на два шариковых подшипника.
Момент составляет 3,6 кгс·см при 4,8 В, 4,8 кгс·см при 6,0 В, 5,5 кгс·см при 7,4 В и 6,0 кгс·см при 8,4 В; скорость — 0,13, 0,11, 0,09 и 0,08 с/60° соответственно. Ток удержания растёт с 0,95 А до 1,60 А в том же диапазоне. Номинальное напряжение 7,4 В при рабочем диапазоне 4,8–8,4 В допускает прямое питание от 2S LiPo.
Управляющий сигнал 1520 мкс / 333 Гц, штатный ход ± 50° (100° суммарно). Параметры программируются, включая плавный пуск, что полезно при работе на рулевой трапеции малой модели. Рабочий диапазон температур от −10 до +65 °C.
Применяется на рулевых поверхностях малых самолётов и в рулевом управлении компактных наземных моделей, где требуется момент выше типового для микроприводов.
Характеристики приведены по данным производителя: страница модели ↗
