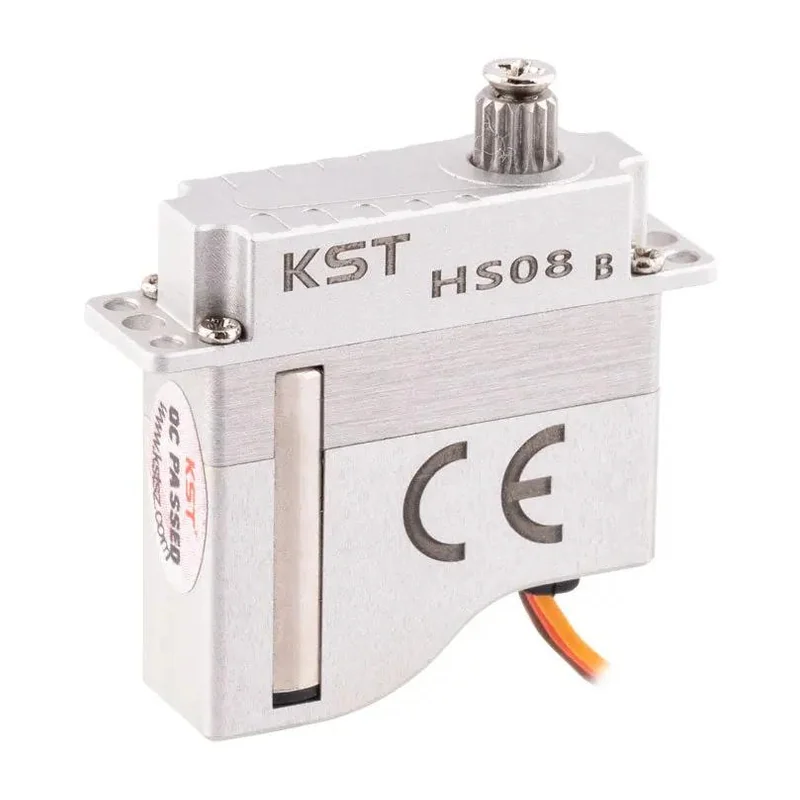

Микросервопривод KST HS08B, корпус 7075, толщина 8 мм, 6,0 кг·см
Микропривод с моментом до 6,0 кг·см при массе 11 г — когда нужна мощность мини-класса в габарите восьмимиллиметрового привода.
- Артикул
- HS08B
- Производитель
- KST, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 2,8 кг·см при 3,8 В; 4,5 кг·см при 6,0 В; 5,2 кг·см при 7,4 В; 6,0 кг·см при 8,4 В
- Скорость
- 0,21 с/60° при 3,8 В; 0,13 с/60° при 6,0 В; 0,11 с/60° при 7,4 В; 0,09 с/60° при 8,4 В
- Скорость номинальная
- 0,20 с/60° при 6,0 В
- Питание
- 3,8–8,4 В постоянного тока
- Масса
- 11 г
- Габариты
- 23,5 × 8 × 25,25 мм
- Тип двигателя
- безъякорный (coreless) коллекторный
- Редуктор
- закалённая сталь
- Подшипники
- 2 шариковых
- Угол поворота
- ± 60°, всего 120°
- Ток при заклинивании
- 0,68 А
- Ток при номинальной нагрузке
- 0,25 А
- Корпус
- алюминиевый сплав 7075
- Рабочая температура
- −20…+65 °C
- Частота управления
- 1520 мкс / 333 Гц, диапазон импульса 1000–2000 мкс
Описание
HS08B — микросервопривод в корпусе толщиной 8 мм из алюминиевого сплава 7075. Габариты 23,5 × 8 × 25,25 мм, масса 11 г. По моменту серия HS08 приближается к приводам мини-класса, оставаясь по габариту близкой к X08.
Момент составляет 2,8 кг·см при 3,8 В, 4,5 кг·см при 6,0 В, 5,2 кг·см при 7,4 В и 6,0 кг·см при 8,4 В; время перекладки на 60° — 0,21, 0,13, 0,11 и 0,09 с соответственно. Ток при заклинивании 0,68 А, при номинальной нагрузке 0,25 А; номинальная скорость 0,20 с/60° при 6,0 В. Питание 3,8–8,4 В допускает прямое подключение к 1S и 2S.
Привод построен на безъякорном двигателе, выходной вал опирается на два шарикоподшипника, редуктор металлический из закалённой стали. Расширенный диапазон рабочих температур −20…+65 °C. Поддерживаются штатный режим 1520 мкс / 333 Гц и диапазон импульса 1000–2000 мкс. Серия выпускается в двух вариантах монтажных ушек: HS08B и HS08A — под установку в крыле и в фюзеляже.
Характеристики приведены по данным производителя: страница модели ↗
