Микросервопривод KST HS08A, безжелезный, 6,0 кг·см при 8,4 В, 11 г
Микропривод серии HS08 в альтернативном варианте монтажных ушек — те же 6,0 кг·см и 11 г, другой способ установки в модели.
- Артикул
- HS08A
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент
- 2,8 кг·см при 3,8 В; 4,5 кг·см при 6,0 В; 5,2 кг·см при 7,4 В; 6,0 кг·см при 8,4 В
- Скорость
- 0,21 с/60° при 3,8 В; 0,13 с/60° при 6,0 В; 0,11 с/60° при 7,4 В; 0,09 с/60° при 8,4 В
- Скорость номинальная
- 0,20 с/60° при 6,0 В
- Питание
- 3,8–8,4 В постоянного тока
- Масса
- 11 г
- Габариты
- 23,5 × 8 × 25,25 мм
- Тип двигателя
- безъякорный (безжелезный) коллекторный
- Редуктор
- закалённая сталь
- Подшипники
- 2 шариковых
- Угол поворота
- ± 60°, всего 120°
- Ток при заклинивании
- 0,68 А
- Ток при номинальной нагрузке
- 0,25 А
- Корпус
- алюминиевый сплав 7075
- Рабочая температура
- −20…+65 °C
- Частота управления
- 1520 мкс / 333 Гц, диапазон импульса 1000–2000 мкс
- Совместимая батарея
- 2S (расчёт по питанию 3,8–8,4 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
- Угловая скорость
- 667 °/с (расчёт по паспортному времени поворота на 60°)
- Удельный момент
- 545 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
- Механическая мощность на валу
- 6,8 Вт (расчёт по моменту и скорости поворота)
Описание

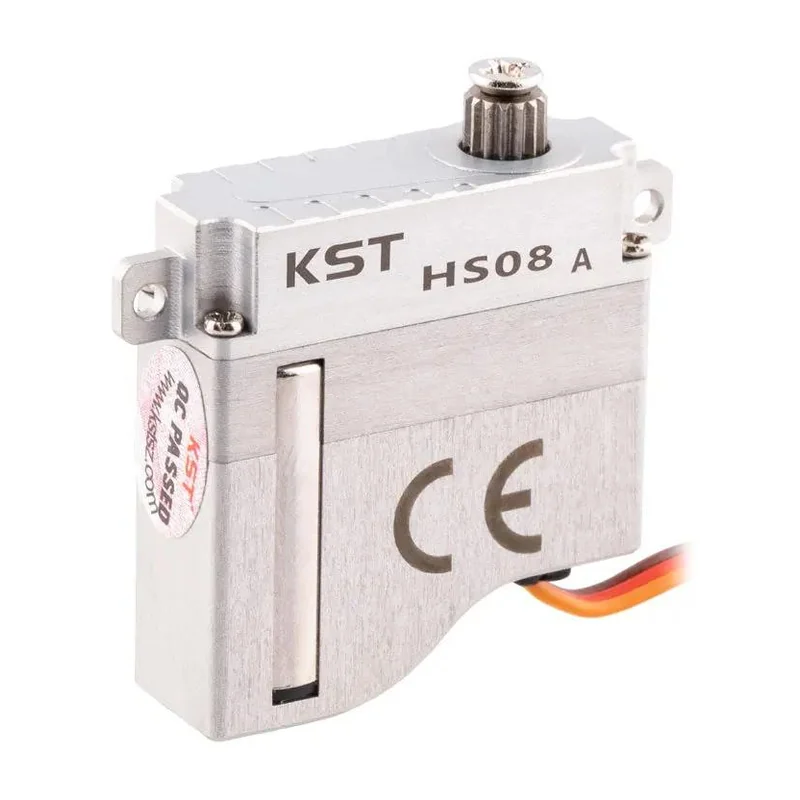

HS08A — микросервопривод в корпусе толщиной 8 мм из алюминиевого сплава 7075, габаритами 23,5 × 8 × 25,25 мм и массой 11 г. От HS08B отличается конфигурацией монтажных ушек: серия выпускается в двух вариантах, чтобы закрыть и крыльевую, и фюзеляжную установку без доработки корпуса.
Электромеханические параметры совпадают с HS08B: момент 2,8 кг·см при 3,8 В, 4,5 кг·см при 6,0 В, 5,2 кг·см при 7,4 В и 6,0 кг·см при 8,4 В; скорость 0,21, 0,13, 0,11 и 0,09 с/60° соответственно. Ток при заклинивании 0,68 А, при номинальной нагрузке 0,25 А, номинальная скорость 0,20 с/60° при 6,0 В.
Двигатель безъякорный, редуктор из закалённой стали, выходной вал на двух шарикоподшипниках. Диапазон рабочих температур −20…+65 °C, штатный ход ± 60°, частота управляющего сигнала 1520 мкс / 333 Гц с диапазоном импульса 1000–2000 мкс.
Характеристики приведены по данным производителя: страница модели ↗
