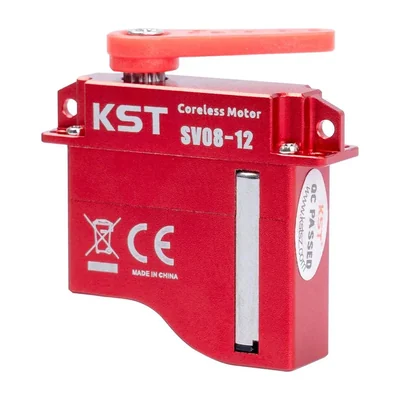

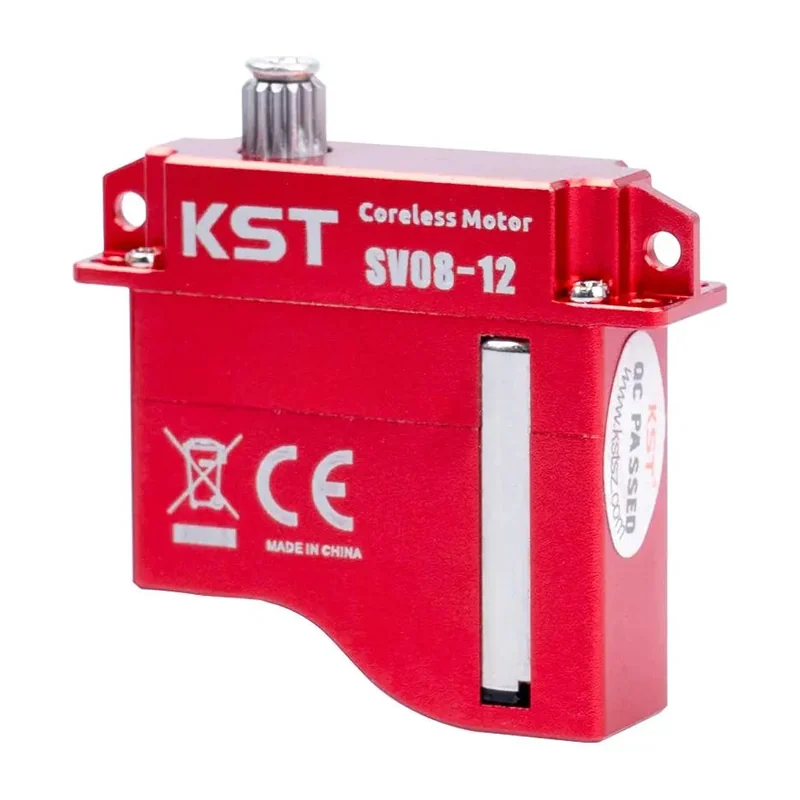

Микросервопривод KST SV08-12, питание 8,4–13 В, 8,0 кг·см, 0,09 с/60°, стальной редуктор
KST · Китай под заказ
SV08-12

Микросервопривод KST SV08-12, безжелезный, 7,0 кг·см при 12 В, 11 г

Микропривод 8 мм под питание от 3S без стабилизатора: 8,4–13,0 В, до 8,0 кг·см и 0,09 с/60° при 13,0 В, масса 11 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SV08-12
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Сервоприводы: подбор по моменту»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
5,0 кг·см при 8,4 В; 7,0 кг·см при 12,0 В; 8,0 кг·см при 13,0 В
Момент номинальный
2,0 кг·см при 12,0 В
Скорость
0,15 с/60° при 8,4 В; 0,10 с/60° при 12,0 В; 0,09 с/60° при 13,0 В
Скорость номинальная
0,13 с/60° при 12,0 В
Питание
8,4–13,0 В постоянного тока, номинальное 12,0 В
Масса
11 г ± 10 %
Габариты
23,5 × 8 × 25,25 мм ± 0,2 мм
Тип двигателя
безъякорный (безжелезный) коллекторный
Редуктор
закалённая сталь
Подшипники
2 шариковых
Угол поворота
± 60°, всего 120°
Пусковой ток
1,18 А при 12,0 В
Ток при номинальной нагрузке
0,35 А при 12,0 В
Обратная связь
потенциометр
Корпус
алюминиевый сплав
Частота управления
1520 мкс / 333 Гц
Совместимая батарея
3S (расчёт по питанию 8,4–13 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
Угловая скорость
667 °/с (расчёт по паспортному времени поворота на 60°)
Удельный момент
727 кг·см на килограмм массы (расчёт по паспортным моменту и массе)
Механическая мощность на валу
9,1 Вт (расчёт по моменту и скорости поворота)

Описание

Питание 8,4–13,0 В при номинале 12,0 В позволяет подключать этот микропривод толщиной 8 мм к 3S напрямую, без понижающего стабилизатора на борту. Корпус из алюминиевого сплава 23,5×8×25,25 мм, масса 11 г, безъякорный коллекторный мотор, редуктор из закалённой стали, выходной вал на двух шарикоподшипниках; два варианта установки упрощают монтаж в крыле и фюзеляже.Момент 5,0 кг·см при 8,4 В, 7,0 при 12,0 В и 8,0 при 13,0 В, скорость 0,15, 0,10 и 0,09 с/60° соответственно.

Для длительного режима берут номинальные значения при 12,0 В: 2,0 кг·см и 0,13 с/60°, ток при номинальной нагрузке 0,35 А, пусковой ток 1,18 А. Привод программируется и поддерживает плавный пуск; сигнал 1520 мкс/333 Гц, ход ± 60°, датчик положения — потенциометр.

Характеристики приведены по данным производителя: страница модели ↗
