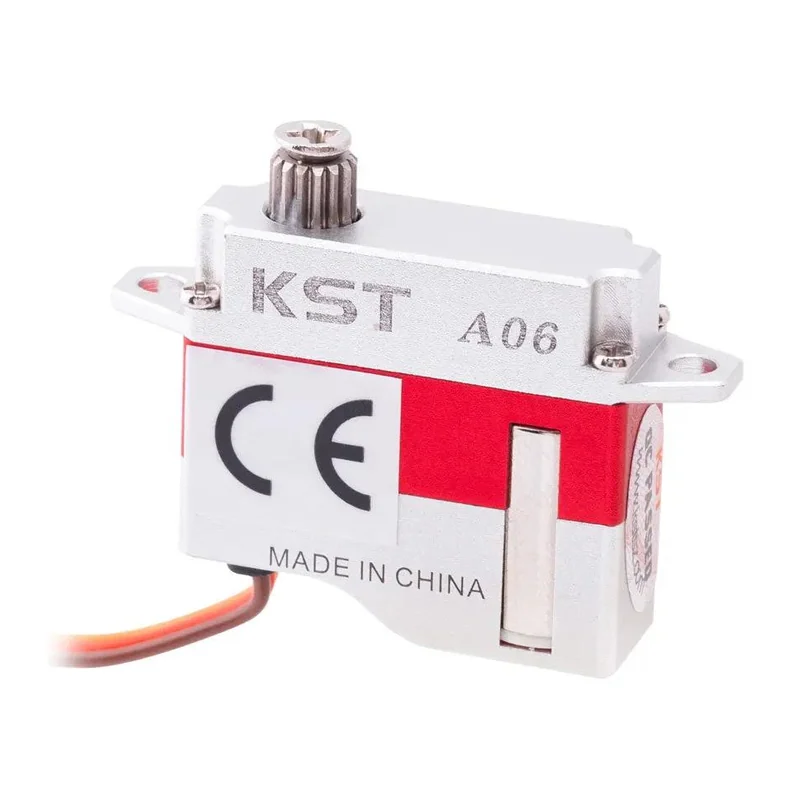

Микросервопривод KST A06 LV V6.0, 1,4 кгс·см, 7 г, три варианта крепёжных лапок
KST · Китай под заказ
A06 / A06H / A06N LV V6.0

Микросервопривод KST A06/A06H/A06N LV V6.0, 1S, 1,4 кг·см при 4,2 В, 7 г

Сверхлёгкий привод для соревновательных планеров F3K, где каждый грамм и каждый миллиметр компоновки крыла имеют значение.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
A06 / A06H / A06N LV V6.0
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
1,1 кгс·см при 3,5 В; 1,4 кгс·см при 4,2 В
Скорость
0,14 с/60° при 3,5 В; 0,11 с/60° при 4,2 В
Питание
4,2 В номинально, диапазон 3,5–4,2 В (1S Li-Po)
Масса
7 г ± 10 %
Габариты
20,5 × 7 × 18,8 мм ± 0,2 мм
Тип двигателя
безъядерный (безжелезный) двигатель постоянного тока
Редуктор
закалённая сталь
Обратная связь
потенциометр
Корпус
алюминиевый сплав
Угол поворота
± 60°, всего 120°
Частота управления
1520 мкс / 333 Гц
Рабочая температура
от −10 до +65 °C
Подшипники
2 шариковых
Варианты исполнения
A06 LV V6.0 — стандартные лапки; A06H V6.0 — горизонтальные лапки; A06N V6.0 — без лапок
Комплектация
привод, 4 пластиковые качалки, винт качалки, 4 монтажных винта
Угловая скорость
545 °/с (расчёт по паспортному времени поворота на 60°)

Описание

A06 LV V6.0 — микропривод массой 7 г ± 10 % в корпусе 20,5 × 7 × 18,8 мм из алюминиевого сплава. Двигатель безъядерный, редуктор набран из закалённой стали, вал опирается на два шариковых подшипника, что помогает держать нейтраль при знакопеременной нагрузке от закрылков планера.

Привод низковольтный: номинальное напряжение 4,2 В, рабочий диапазон 3,5–4,2 В, то есть рассчитан на питание от одной банки LiPo. Момент составляет 1,1 кгс·см при 3,5 В и 1,4 кгс·см при 4,2 В; скорость — 0,14 и 0,11 с/60° соответственно. Управляющий сигнал 1520 мкс / 333 Гц, штатный ход ± 60° (120° суммарно).

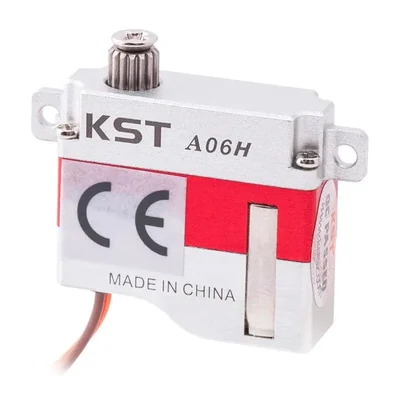

Модель выпускается в трёх вариантах крепления при одинаковой электромеханике: A06 LV V6.0 со стандартными лапками, A06H V6,0 с горизонтальными лапками и A06N V6.0 без лапок для утапливания в профиль крыла. Выбор исполнения определяется толщиной профиля и способом заделки привода.

Рабочий диапазон температур от −10 до +65 °C. Основное применение — элероны и закрылки соревновательных планеров класса F3K и других лёгких моделей с батареей 1S.

Характеристики приведены по данным производителя: страница модели ↗
