Углеродные, арамидные и стеклянные ткани

Ткани для композитного планера: углеродные, арамидные, стеклянные и гибридные полотна, однонаправленные ленты, плетёные рукава и ровинги. Основной поставщик в разделе — чешская GRM Systems, также JLON, UTEK и Aeroglass.

Материал выбирают по задаче: углерод даёт максимальную жёсткость при малой массе, арамид — ударную стойкость и радиопрозрачность, стекло — радиопрозрачность для обтекателей антенн и электрическую изоляцию. Гибридные полотна совмещают свойства, например углерод с арамидом.

В паспорте ткани главное — поверхностная плотность в г/м², переплетение и толщина. Полотняное переплетение стабильнее в раскрое, саржа 2/2 легче ложится на сложные формы. Плотность задаёт, сколько слоёв нужно на требуемую толщину стенки.

Как выбрать

Сверяют по: переплетение, масса на единицу площади, толщина, тип волокна

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Страница 1 из 13

Что проверить перед покупкой

  1. Пересчитайте пакет через массу на единицу площади и число слоёв на миллиметр толщины: ткань другого веса при той же укладке даёт другую толщину стенки и долю волокна.

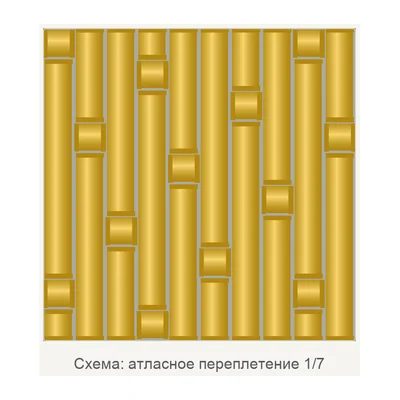

  2. Сверьте переплетение с формой детали: полотняное держит геометрию и меньше распускается при раскрое, саржа и сатин лучше ложатся на двойную кривизну — полотно на сложной поверхности идёт складками.
  3. Проверьте тип волокна под задачу: углерод даёт жёсткость, но экранирует радиосигнал; арамид держит удар, но плохо режется и шлифуется; над антеннами нужно стекло.
  4. Сравните линейную плотность основы и утка: у несбалансированной ткани прочность по двум направлениям разная, и слой нужно ориентировать по основе, иначе деталь недобирает жёсткость по расчётной оси.
  5. Уточните по даташиту аппрет (замасливатель) и его совместимость со связующим: ткань с аппретом под эпоксид в полиэфирной или винилэфирной смоле смачивается хуже, и пакет расслаивается по границе волокна.

Производители в разделе

GRM SystemsЧехияJLON CompositeКитайUTEK CompositeКитайAeroglassЧехия

Подборки по этому разделу

Углеродные ткани и однонаправленные наполнителиСтеклянные, арамидные и гибридные тканиКомпозиты и материалы для планераРовинги и жгуты: углерод, стекло, арамид

О позициях раздела

Углерод электропроводен и в паре с алюминием даёт гальваническую коррозию: под крепёж ставят изолирующую прокладку.

Полотняное переплетение — самое стабильное в раскрое: нити держат друг друга, кромка не распускается, слой не «плывёт» при пропитке. Взамен ткань хуже облегает двойную кривизну и на выпуклостях просит надрезов.

Полотно лучше всех держит геометрию выкроенной детали, поэтому его берут на плоские и одинарно изогнутые панели. На сложной поверхности оно морщит — это свойство переплетения, а не брак материала.

Переплетение нестандартное: оно влияет и на укладываемость, и на рисунок поверхности, поэтому перед серией имеет смысл запросить образец.

Переплетение полотняное: минимальный сдвиг нити при укладке и пропитке. Обратная сторона — жёсткость самого полотна, из-за которой на радиусах его приходится резать на секции.

Однонаправленная укладка: волокно не изогнуто переплетением, поэтому реализация прочности выше, чем у любой тканой схемы. Но слой анизотропен — ориентацию в пакете задаёт чертёж, а не удобство раскроя.

Волокно уложено в одном направлении и удерживается вспомогательной решёткой: вся прочность работает вдоль, поперёк ткань держит только связующее. Такой слой ставят точно по расчётному направлению нагрузки.

Свойства ламината задаёт схема укладки, а не вес ткани сам по себе: один и тот же материал под разными углами даёт разную жёсткость.

Связующее и режим отверждения выбирают под задачу: от них зависит и температурный предел детали, и её стойкость к влаге.

Ширину рулона, наличие и минимальную партию уточняют отдельно — они зависят от текущей партии у изготовителя.

Значения приведены по данным производителя; комплектность и вариант исполнения уточняют по конкретной партии.

Вопросы по разделу

Углерод, арамид или стекло?
Углерод — для жёстких несущих элементов: лонжеронов, лучей, обшивки. Арамид — где важны удар и радиопрозрачность. Стекло — для обтекателей и неответственных деталей: оно радиопрозрачно и не проводит ток.
Полотняное переплетение или саржа?

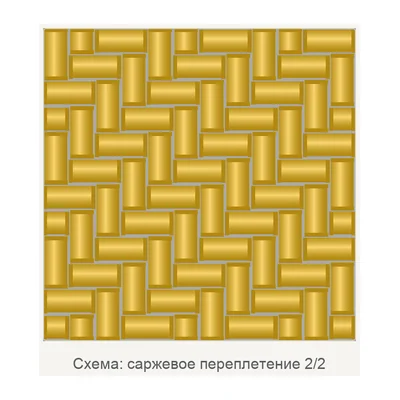

Полотняное держит форму при раскрое и подходит для плоских деталей. Саржа 2/2 мягче, легче драпируется на изогнутые поверхности и даёт характерный вид. По прочности при одинаковой плотности они близки.
Что означает плотность ткани в г/м²?
Массу квадратного метра сухой ткани. Чем она больше, тем толще слой и меньше слоёв нужно на заданную толщину, но тяжелее ткань пропитывается и хуже ложится на мелкий рельеф.
Производители каких марок собраны в разделе «Углеродные, арамидные и стеклянные ткани»?
Aeroglass, GRM Systems, JLON Composite, RJXHOBBY, UTEK Composite. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Углеродные, арамидные и стеклянные ткани»?
Чаще всего в карточках этого раздела заполнены: толщина, переплетение, масса на единицу площади, линейная плотность утка, линейная плотность основы, слоёв на миллиметр толщины, плотность ткани в слое, тип волокна. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
