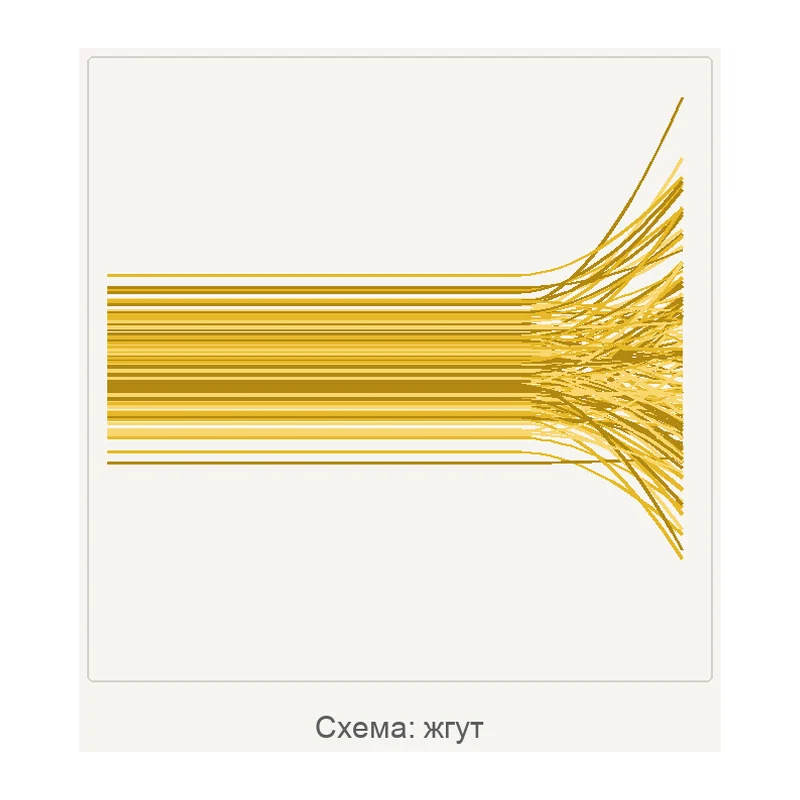

Схема структуры материала, не фотография.
Арамидные ровинги GRM Systems AR 1014 и AR 1015, 1100–3360 dtex
3 исполнения в одной карточке — для намотки, пултрузии и плетения; различаются по параметрам: линейная плотность, модуль упругости на растяжение, прочность на растяжение.
- Артикул
- AR 1015* / 3360 dtex
- Производитель
- GRM Systems, Чехия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 3 исполнения — таблица ниже
- Линейка
- Другие модели линейки →
Чего в карточке нет: переплетение, толщина — пришлём по запросу.
Входит в подборку «Ровинги и жгуты: углерод, стекло, арамид»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Линейная плотность
- 3360 dtex
- Число филаментов
- 2 000
- Прочность на растяжение
- 2 866 МПа
- Модуль упругости на растяжение
- 67 ГПа
- Площадь сечения жгута
- 0,233 мм² (расчёт по линейной плотности и плотности волокна 1,44 г/см³)
- Длина в килограмме
- 2 976 м/кг (расчёт по линейной плотности)
- Расчётное разрывное усилие жгута
- 669 Н ≈ 68 кгс (расчёт по прочности и сечению)
- Удельная прочность
- 1 990 МПа·см³/г (расчёт: прочность, делённая на плотность волокна)
- Удельный модуль упругости
- 47 ГПа·см³/г (расчёт: модуль, делённый на плотность волокна)
- Расчётный диаметр элементарного волокна
- 12,2 мкм (расчёт по линейной плотности, числу филаментов и плотности волокна)
Исполнения серии 3
| Модель | Линейная плотность | Число филаментов | Прочность на растяжение | Модуль упругости на растяжение | Длина в килограмме | Расчётное разрывное усилие жгута |
|---|---|---|---|---|---|---|
| AR 1014* / 1100 dtex | 1100 dtex | 1 000 | 3 132 МПа | 82 ГПа | 9 091 м/кг (расчёт по линейной плотности) | 239 Н ≈ 24 кгс (расчёт по прочности и сечению) |
| AR 1014* / 1680 dtex | 1680 dtex | 1 000 | 3 082 МПа | 74 ГПа | 5 952 м/кг (расчёт по линейной плотности) | 360 Н ≈ 37 кгс (расчёт по прочности и сечению) |
| AR 1015* / 3360 dtex характеристики выше | 3360 dtex | 2 000 | 2 866 МПа | 67 ГПа | 2 976 м/кг (расчёт по линейной плотности) | 669 Н ≈ 68 кгс (расчёт по прочности и сечению) |
Характеристики выше приведены для исполнения AR 1015* / 3360 dtex. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
В карточке собраны 3 исполнения — для намотки, пултрузии и плетения. Исполнения различаются по параметрам: линейная плотность, модуль упругости на растяжение, прочность на растяжение; значения для каждого — в таблице исполнений, по ней и выбирают нужное.
Исполнения: 1014, 1100 dtex; 1014, 1680 dtex; 1015, 3360 dtex.
Основное исполнение — 1015, 3360 dtex.
AR 1015 — арамидный жгут (ровинг) линейной плотностью 3360 dtex (336 г на километр) из 2000 филаментов. Поставляет GRM Systems.
Прочность на растяжение 2 866 МПа, модуль упругости 67 ГПа, удлинение при разрыве по расчёту около 4,3 %. Арамид работает на удар и истирание: не даёт хрупкого скола, но хуже держит сжатие и впитывает влагу — изделия из него защищают от влаги и не нагружают на сжатие.
Жгут используют для намотки, пултрузии, плетения и ручной выкладки; связующее и шлихтовку подбирают под технологию и смолу.
Характеристики приведены по данным производителя: страница модели ↗
