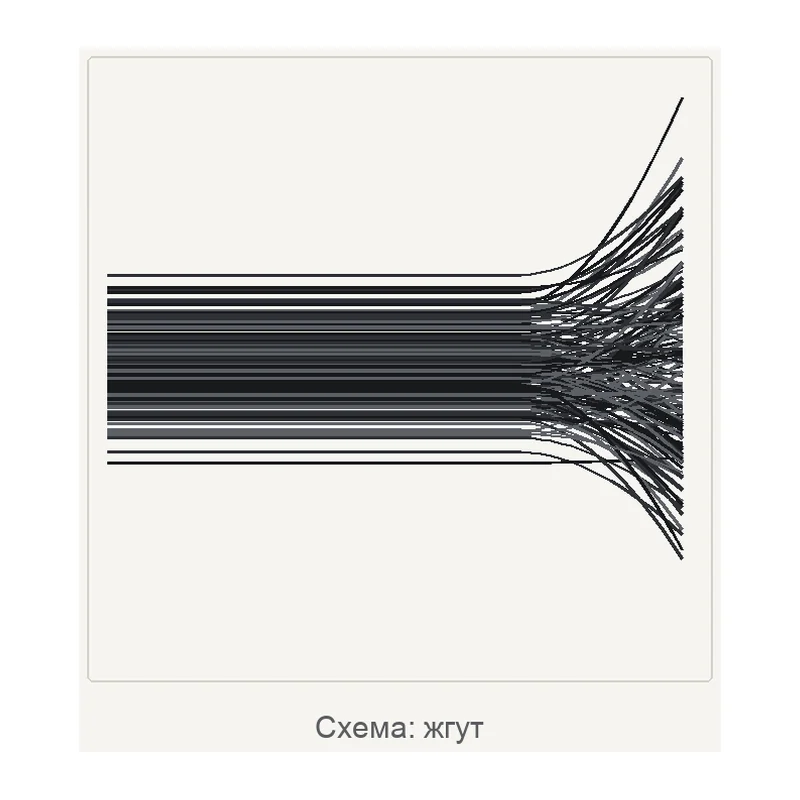

Схема: жгут

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
Torayca® M60J / 206 tex

Углеродные ровинги Torayca M46J, M55J, M60J, 206–445 tex

3 исполнения в одной карточке — для намотки, пултрузии и плетения; различаются по параметрам: количество нитей, линейная плотность, модуль упругости на растяжение.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Torayca® M60J / 206 tex
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса на единицу площади, толщина — пришлём по запросу.

Входит в подборку «Ровинги и жгуты: углерод, стекло, арамид»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Линейная плотность
206 tex
Количество нитей
f 6 000
Разрывная нагрузка
3 820 МПа
Модуль упругости на растяжение
588 ГПа
Раздел каталога
Углеродные ровинги
Тип волокна
углеродное
Длина в килограмме
4 854 м/кг (расчёт по линейной плотности)
Расчётное разрывное усилие жгута
442 Н ≈ 45 кгс (расчёт по прочности и сечению)
Удельная прочность
2 146 МПа·см³/г (расчёт: прочность, делённая на плотность волокна)
Удельный модуль упругости
330 ГПа·см³/г (расчёт: модуль, делённый на плотность волокна)
Расчётный диаметр элементарного волокна
5 мкм (расчёт по линейной плотности, числу филаментов и плотности волокна)

Исполнения серии 3

МодельЛинейная плотностьКоличество нитейРазрывная нагрузкаМодуль упругости на растяжениеДлина в килограмме
Torayca® M60J / 206 tex характеристики выше206 texf 6 0003 820 МПа588 ГПа4 854 м/кг (расчёт по линейной плотности)
Torayca® M55J / 218 tex218 texf 6 0004 020 МПа540 ГПа4 587 м/кг (расчёт по линейной плотности)
Torayca® M46J / 445 tex445 texf 12 0004 020 МПа436 ГПа2 247 м/кг (расчёт по линейной плотности)

Характеристики выше приведены для исполнения Torayca® M60J / 206 tex. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

В карточке собраны 3 исполнения — для намотки, пултрузии и плетения. Исполнения различаются по параметрам: количество нитей, линейная плотность, модуль упругости на растяжение; значения для каждого — в таблице исполнений, по ней и выбирают нужное.

Исполнения: M46J / 445 tex, 445 tex; M55J / 218 tex, 218 tex; M60J / 206 tex, 206 tex.

Основное исполнение — M60J / 206 tex, 206 tex.

Ровинг — жгут непрерывных нитей без переплетения. Из него мотают трубы, лонжероны и баллоны, а также плетут ленты и рукава.

Две цифры в паспорте ровинга определяют всё: линейная плотность задаёт, сколько волокна ляжет за один проход, а модуль упругости — насколько жёстким получится изделие. Высокомодульные марки жёстче, но и хрупче: удлинение при разрыве у них меньше. Модуль выше 400 ГПа — это уже высокомодульная марка для задач, где важна жёсткость, а не ударная стойкость.

Ровинг поставляется в бобинах; намоточное оборудование требует согласования натяжения и ширины ленты выкладки под конкретную марку. Аппрет подбирают под связующее — на эпоксидной системе он должен быть эпоксидным.

Характеристики приведены по данным производителя: страница модели ↗
