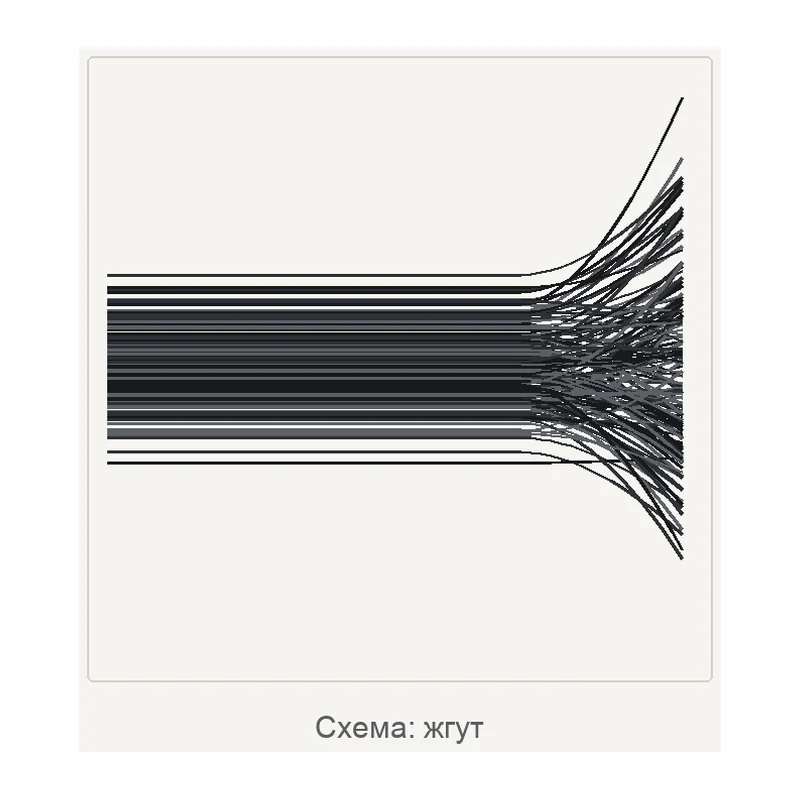

Схема: жгут

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
Torayca® FT300/300 / 198 tex

Углеродные ровинги Torayca® FT300/300, 66–800 tex, прочность 3530 МПа

Углеродный ровинг Torayca FT300/300 линейной плотностью 198 tex и 3000 филаментов: прочность на разрыв 3530 МПа, модуль упругости 230 ГПа.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Torayca® FT300/300 / 198 tex
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: переплетение, толщина — пришлём по запросу.

Входит в подборку «Ровинги и жгуты: углерод, стекло, арамид»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Линейная плотность
198 tex
Количество нитей
3000 (3K)
Разрывная нагрузка
3 530 МПа
Модуль упругости на растяжение
230 ГПа
Раздел каталога
Углеродные ровинги
Тип волокна
углеродное
Площадь сечения жгута
0,111 мм² (расчёт по линейной плотности и плотности волокна 1,78 г/см³)
Длина в килограмме
5 051 м/кг (расчёт по линейной плотности)
Расчётное разрывное усилие жгута
393 Н ≈ 40 кгс (расчёт по прочности и сечению)
Удельная прочность
1 983 МПа·см³/г (расчёт: прочность, делённая на плотность волокна)
Удельный модуль упругости
129 ГПа·см³/г (расчёт: модуль, делённый на плотность волокна)
Расчётный диаметр элементарного волокна
6,9 мкм (расчёт по линейной плотности, числу филаментов и плотности волокна)

Исполнения серии 4

МодельЛинейная плотностьКоличество нитейДлина в килограмме
Torayca® FT300/300 / 66 tex66 texf 1 00015 152 м/кг (расчёт по линейной плотности)
Torayca® FT300/300 / 198 tex характеристики выше198 tex3000 (3K)5 051 м/кг (расчёт по линейной плотности)
Torayca® FT300/300 / 396 tex396 texf 6 0002 525 м/кг (расчёт по линейной плотности)
Torayca® FT300/300 / 800 tex800 texf 12 0001 250 м/кг (расчёт по линейной плотности)

Характеристики выше приведены для исполнения Torayca® FT300/300 / 198 tex. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Torayca FT300/300 — жгут (ровинг) непрерывного углеродного волокна. В основном исполнении линейная плотность 198 tex и 3000 филаментов (3K), прочность на разрыв 3530 МПа, модуль упругости на растяжение 230 ГПа.

Расчётное сечение жгута — 0,111 мм², разрывное усилие около 393 Н, в килограмме около 5050 м нити. Ровинг применяют для намотки и выкладки деталей из углепластика: трубок, лучей, оболочек.

Углеродное волокно даёт жёсткость при малой массе: модуль упругости у него кратно выше, чем у стекла, а плотность ниже.

Характеристики приведены по данным производителя: страница модели ↗
