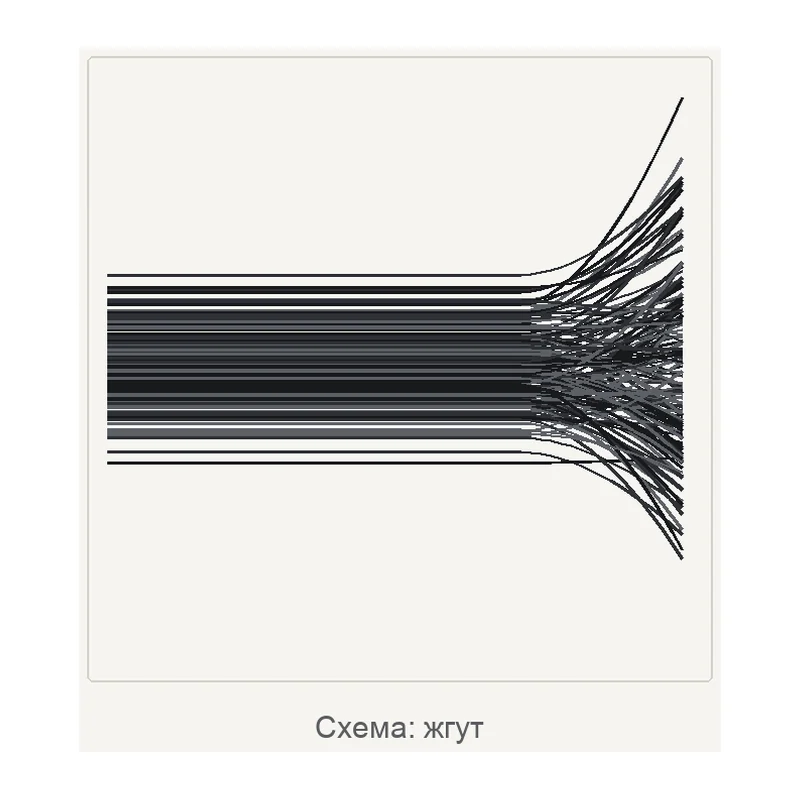

Схема: жгут

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
Torayca® M40 / 364 tex

Углеродные ровинги Torayca® M40, 61–728 tex, модуль упругости 392 ГПа

Углеродный ровинг Torayca M40 линейной плотностью 364 tex и 6000 филаментов: прочность на разрыв 2740 МПа, модуль упругости 392 ГПа.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Torayca® M40 / 364 tex
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: переплетение, толщина — пришлём по запросу.

Входит в подборку «Ровинги и жгуты: углерод, стекло, арамид»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Линейная плотность
364 tex
Количество нитей
6000 (6K)
Разрывная нагрузка
2 740 МПа
Модуль упругости на растяжение
392 ГПа
Раздел каталога
Углеродные ровинги
Тип волокна
углеродное
Площадь сечения жгута
0,204 мм² (расчёт по линейной плотности и плотности волокна 1,78 г/см³)
Длина в килограмме
2 747 м/кг (расчёт по линейной плотности)
Расчётное разрывное усилие жгута
560 Н ≈ 57 кгс (расчёт по прочности и сечению)
Удельная прочность
1 539 МПа·см³/г (расчёт: прочность, делённая на плотность волокна)
Удельный модуль упругости
220 ГПа·см³/г (расчёт: модуль, делённый на плотность волокна)
Расчётный диаметр элементарного волокна
6,6 мкм (расчёт по линейной плотности, числу филаментов и плотности волокна)

Исполнения серии 3

МодельЛинейная плотностьКоличество нитейДлина в килограмме
Torayca® M40 / 61 tex61 texf 1 00016 393 м/кг (расчёт по линейной плотности)
Torayca® M40 / 364 tex характеристики выше364 tex6000 (6K)2 747 м/кг (расчёт по линейной плотности)
Torayca® M40 / 728 tex728 texf 12 0001 374 м/кг (расчёт по линейной плотности)

Характеристики выше приведены для исполнения Torayca® M40 / 364 tex. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Torayca M40 — жгут (ровинг) непрерывного углеродного волокна. В основном исполнении линейная плотность 364 tex и 6000 филаментов (6K), прочность на разрыв 2740 МПа, модуль упругости на растяжение 392 ГПа.

Расчётное сечение жгута — 0,204 мм², разрывное усилие около 560 Н, в килограмме около 2750 м нити. Высокомодульное волокно выбирают там, где важнее жёсткость, чем прочность: лучи, штанги, оптические и антенные конструкции.

Характеристики приведены по данным производителя: страница модели ↗
