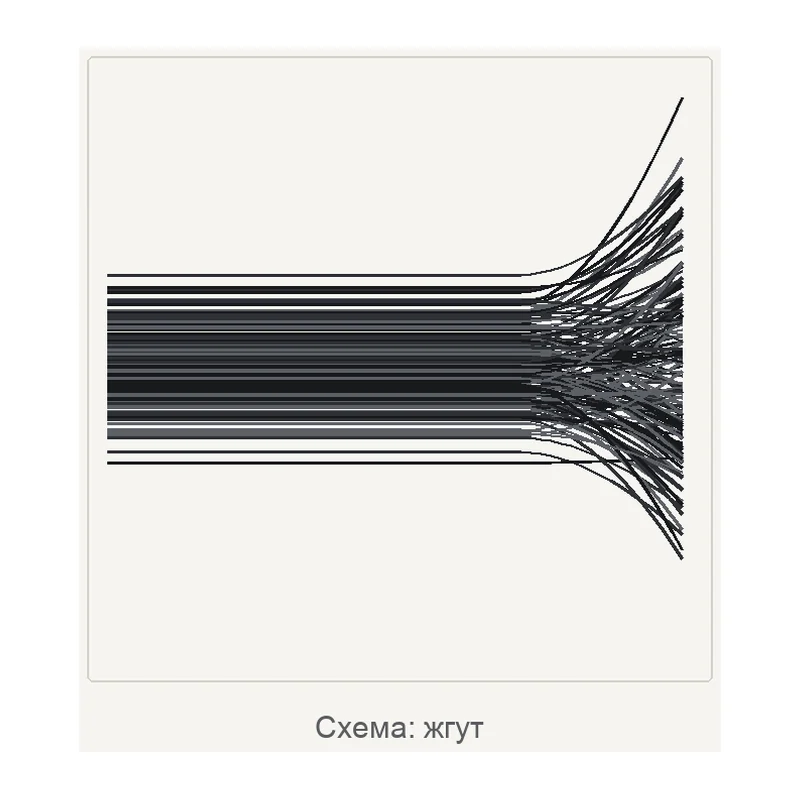

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
Torayca® M60J / 103 tex

Углеродные ровинги Torayca M-серии, 3K–18K, 103–760 tex

8 исполнений в одной карточке — для намотки, пултрузии и плетения; различаются по параметрам: линейная плотность, модуль упругости на растяжение, прочность на растяжение.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Torayca® M60J / 103 tex
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: переплетение, толщина — пришлём по запросу.

Входит в подборку «Ровинги и жгуты: углерод, стекло, арамид»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Линейная плотность
103 tex
Число филаментов
3 000 (3K)
Прочность на растяжение
3 820 МПа
Модуль упругости на растяжение
588 ГПа
Площадь сечения жгута
0,058 мм² (расчёт по линейной плотности и плотности волокна 1,78 г/см³)
Длина в килограмме
9 709 м/кг (расчёт по линейной плотности)
Расчётное разрывное усилие жгута
221 Н ≈ 23 кгс (расчёт по прочности и сечению)
Удельная прочность
2 146 МПа·см³/г (расчёт: прочность, делённая на плотность волокна)
Удельный модуль упругости
330 ГПа·см³/г (расчёт: модуль, делённый на плотность волокна)
Расчётный диаметр элементарного волокна
5 мкм (расчёт по линейной плотности, числу филаментов и плотности волокна)

Исполнения серии 8

МодельЛинейная плотностьЧисло филаментовПрочность на растяжениеМодуль упругости на растяжениеДлина в килограмме
Torayca® M60J / 103 tex характеристики выше103 tex3 000 (3K)3 820 МПа588 ГПа9 709 м/кг (расчёт по линейной плотности)
Torayca® M50J / 216 tex216 tex6 000 (6K)4 120 МПа475 ГПа4 630 м/кг (расчёт по линейной плотности)
Torayca® M46J / 223 tex223 tex6 000 (6K)4 200 МПа436 ГПа4 484 м/кг (расчёт по линейной плотности)
Torayca® M35J / 225 tex225 tex6 000 (6K)4 510 МПа343 ГПа4 444 м/кг (расчёт по линейной плотности)
Torayca® M40J / 225 tex225 tex6 000 (6K)4 400 МПа377 ГПа4 444 м/кг (расчёт по линейной плотности)
Torayca® M35J / 450 tex450 tex12 000 (12K)4 700 МПа343 ГПа2 222 м/кг (расчёт по линейной плотности)
Torayca® M40J / 450 tex450 tex12 000 (12K)4 400 МПа377 ГПа2 222 м/кг (расчёт по линейной плотности)
Torayca® M30S / 760 tex760 tex18 000 (18K)5 490 МПа294 ГПа1 316 м/кг (расчёт по линейной плотности)

Характеристики выше приведены для исполнения Torayca® M60J / 103 tex. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

В карточке собраны 8 исполнений — для намотки, пултрузии и плетения. Исполнения различаются по параметрам: линейная плотность, модуль упругости на растяжение, прочность на растяжение; значения для каждого — в таблице исполнений, по ней и выбирают нужное.

Исполнения: M30S, 760 tex, 18K; M35J, 225 tex, 6K; M35J, 450 tex, 12K; M40J, 225 tex, 6K; M40J, 450 tex, 12K; M46J, 223 tex, 6K; M50J, 216 tex, 6K; M60J, 103 tex, 3K.

Основное исполнение — M60J, 103 tex, 3K.

Torayca® M60J — углеродный жгут (ровинг) линейной плотностью 103 tex, то есть 103 г на километр нити из 3 000 филаментов (3K). Поставляет GRM Systems.

Прочность на растяжение 3 820 МПа, модуль упругости 588 ГПа, удлинение при разрыве по расчёту около 0,6 %. Волокно сверхвысокомодульное. Высокий модуль выбирают там, где решает жёсткость: длинные балки и штанги, размеростабильные конструкции; удлинение при разрыве при этом меньше, деталь чувствительнее к удару.

Жгут используют для намотки, пултрузии, плетения и ручной выкладки; связующее и шлихтовку подбирают под технологию и смолу.

Характеристики приведены по данным производителя: страница модели ↗
