DRONPARTS компоненты бпла Запрос предложения

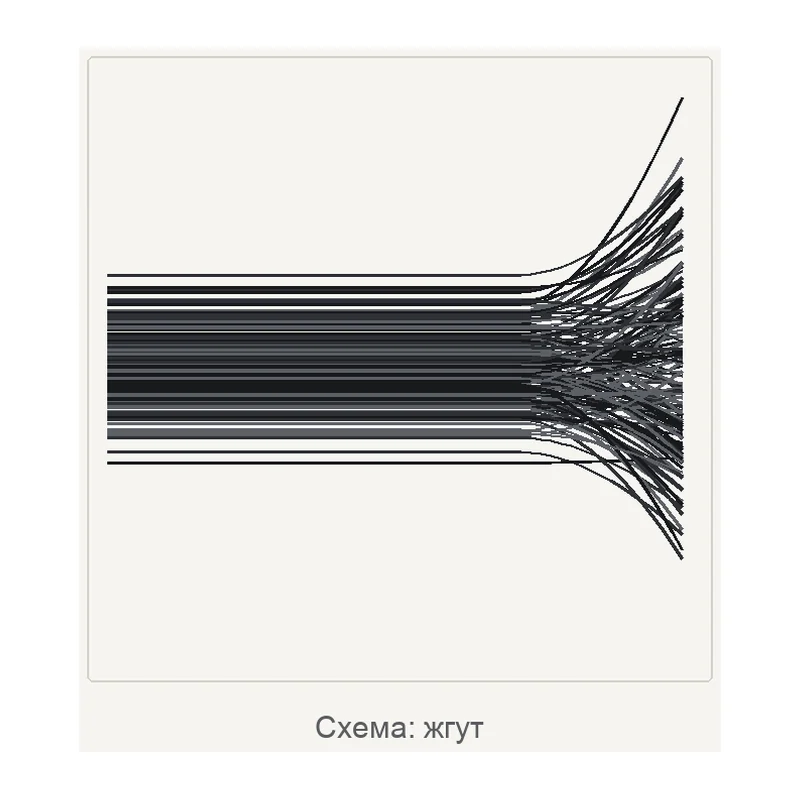

Схема: жгут

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
Torayca® T800SC / 1040 tex

Углеродные ровинги Torayca T-серии, 3K–24K, 198–1650 tex

9 исполнений в одной карточке — для намотки, пултрузии и плетения; различаются по параметрам: линейная плотность, модуль упругости на растяжение, прочность на растяжение.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Torayca® T800SC / 1040 tex
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: переплетение, толщина — пришлём по запросу.

Входит в подборку «Ровинги и жгуты: углерод, стекло, арамид»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Линейная плотность
1040 tex
Число филаментов
24 000 (24K)
Прочность на растяжение
5 880 МПа
Модуль упругости на растяжение
294 ГПа
Площадь сечения жгута
0,584 мм² (расчёт по линейной плотности и плотности волокна 1,78 г/см³)
Длина в килограмме
962 м/кг (расчёт по линейной плотности)
Расчётное разрывное усилие жгута
3 436 Н ≈ 350 кгс (расчёт по прочности и сечению)
Удельная прочность
3 303 МПа·см³/г (расчёт: прочность, делённая на плотность волокна)
Удельный модуль упругости
165 ГПа·см³/г (расчёт: модуль, делённый на плотность волокна)
Расчётный диаметр элементарного волокна
5,6 мкм (расчёт по линейной плотности, числу филаментов и плотности волокна)

Исполнения серии 9

МодельЛинейная плотностьЧисло филаментовПрочность на растяжениеМодуль упругости на растяжениеДлина в килограмме
Torayca® T400H / 198 tex198 tex3 000 (3K)4 410 МПа250 ГПа5 051 м/кг (расчёт по линейной плотности)
Torayca® T400H / 396 tex396 tex6 000 (6K)4 410 МПа250 ГПа2 525 м/кг (расчёт по линейной плотности)
Torayca® T800H / 445 tex445 tex12 000 (12K)5 490 МПа294 ГПа2 247 м/кг (расчёт по линейной плотности)
Torayca® T1000G / 485 tex485 tex12 000 (12K)6 370 МПа294 ГПа2 062 м/кг (расчёт по линейной плотности)
Torayca® T700GC / 800 tex800 tex12 000 (12K)4 900 МПа240 ГПа1 250 м/кг (расчёт по линейной плотности)
Torayca® T700SC / 800 tex800 tex12 000 (12K)4 900 МПа230 ГПа1 250 м/кг (расчёт по линейной плотности)
Torayca® T800SC / 1040 tex характеристики выше1040 tex24 000 (24K)5 880 МПа294 ГПа962 м/кг (расчёт по линейной плотности)
Torayca® T700GC / 1650 tex1650 tex24 000 (24K)4 900 МПа240 ГПа606 м/кг (расчёт по линейной плотности)
Torayca® T700SC / 1650 tex1650 tex24 000 (24K)4 900 МПа230 ГПа606 м/кг (расчёт по линейной плотности)

Характеристики выше приведены для исполнения Torayca® T800SC / 1040 tex. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

В карточке собраны 9 исполнений — для намотки, пултрузии и плетения. Исполнения различаются по параметрам: линейная плотность, модуль упругости на растяжение, прочность на растяжение; значения для каждого — в таблице исполнений, по ней и выбирают нужное.

Исполнения: T400H, 198 tex, 3K; T400H, 396 tex, 6K; T700GC, 1650 tex, 24K; T700GC, 800 tex, 12K; T700SC, 1650 tex, 24K; T700SC, 800 tex, 12K; T800H, 445 tex, 12K; T800SC, 1040 tex, 24K; T1000G, 485 tex, 12K.

Основное исполнение — T800SC, 1040 tex, 24K.

Torayca® T800SC — углеродный жгут (ровинг) линейной плотностью 1040 tex, то есть 1040 г на километр нити из 24 000 филаментов (24K). Поставляет GRM Systems.

Прочность на растяжение 5 880 МПа, модуль упругости 294 ГПа, удлинение при разрыве по расчёту около 2 %. Волокно промежуточного модуля. Такое волокно берут, когда важны одновременно прочность и жёсткость: силовые трубы, лонжероны, сосуды давления.

Жгут используют для намотки, пултрузии, плетения и ручной выкладки; связующее и шлихтовку подбирают под технологию и смолу.

Характеристики приведены по данным производителя: страница модели ↗
