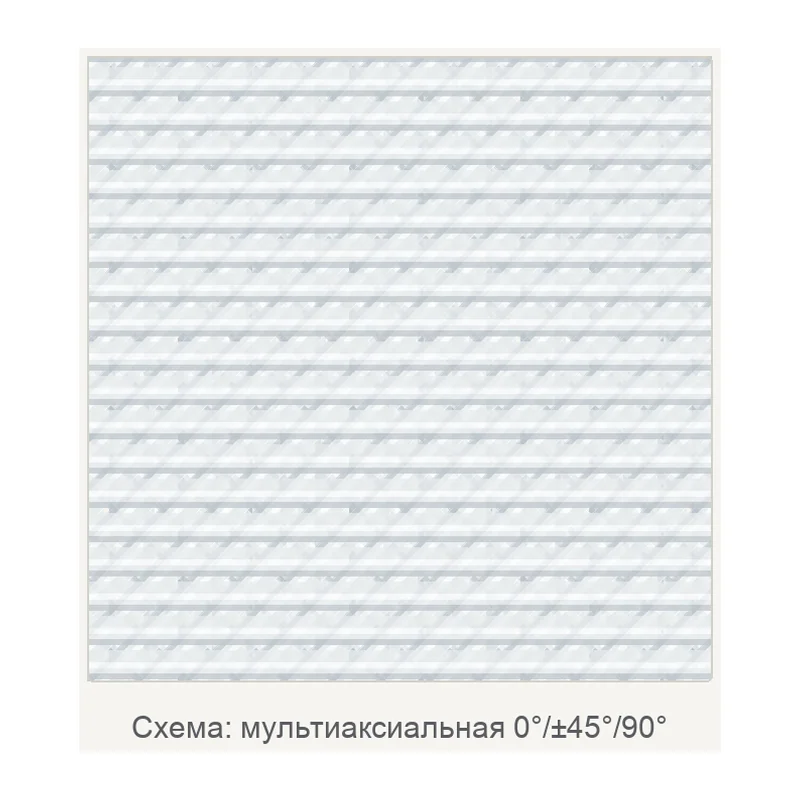

Схема: мультиаксиальная 0°/±45°/90°

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
EQX820

Квадроаксиальные стеклоткани EQX 0°/± 45°/90°, 618–1211 г/м²

3 исполнения в одной карточке — для композитных деталей: ручная выкладка, инфузия, препреги; различаются по параметрам: линейная плотность, линейная плотность основы, линейная плотность утка.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
EQX820
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Масса на единицу площади
819 г/м²
Переплетение
0°/± 45°/90°
Линейная плотность основы
Стеклянный ровинг 300–1200 tex
Линейная плотность утка
Стеклянный ровинг 300–1200 tex
Раздел каталога
Многоосные стеклоткани (сшитые)
Линейная плотность
Стеклянный ровинг 300–1200 tex
Тип волокна
стеклянное (E-стекло)
Расчётная плотность переплетения
3,4 нити/см по основе и утку (расчёт по паспортной массе и линейной плотности, при равном числе нитей)
Толщина сухого волокна в слое
0,32 мм (расчёт: 819 г/м² при плотности волокна 2,56 г/см³)
Ориентировочная толщина слоя в ламинате
0,64 мм при 50 % объёмного содержания волокна (расчёт)

Исполнения серии 3

МодельМасса на единицу площадиЛинейная плотность основыЛинейная плотность уткаЛинейная плотность
EQX600618 г/м²Стеклянный ровинг 300–600 texСтеклянный ровинг 300–600 texСтеклянный ровинг 300–600 tex
EQX820 характеристики выше819 г/м²Стеклянный ровинг 300–1200 texСтеклянный ровинг 300–1200 texСтеклянный ровинг 300–1200 tex
EQX12001211 г/м²Стеклянный ровинг 300–1200 texСтеклянный ровинг 300–1200 texСтеклянный ровинг 300–1200 tex

Характеристики выше приведены для исполнения EQX820. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

В карточке собраны 3 исполнения — для композитных деталей: ручная выкладка, инфузия, препреги. Исполнения различаются по параметрам: линейная плотность, линейная плотность основы, линейная плотность утка; значения для каждого — в таблице исполнений, по ней и выбирают нужное.

Исполнения: EQX600, 618 г/м², 0°/± 45°/90°; EQX820, 819 г/м², 0°/± 45°/90°; EQX1200, 1211 г/м², 0°/± 45°/90°.

Основное исполнение — EQX820, 819 г/м², 0°/± 45°/90°.

Стекловолокно не экранирует антенну и не проводит ток, хотя по жёсткости уступает углеродному. 819 г/м². Толщину на слой производитель в общей таблице не приводит — её замеряют на контрольной выкладке. Основа и уток одинаковые — Стеклянный ровинг 300–1200 tex, ткань сбалансирована: прочность вдоль и поперёк совпадает.

Многоосный материал: слои ровинга уложены под заданными углами и сшиты нитью, а не переплетены.

Стекло абразивно: инструмент для раскроя тупится быстро, а пыль при шлифовке требует защиты дыхания. Ширину рулона, наличие и минимальную партию уточняют отдельно: они зависят от партии у изготовителя.

Характеристики приведены по данным производителя: страница модели ↗
