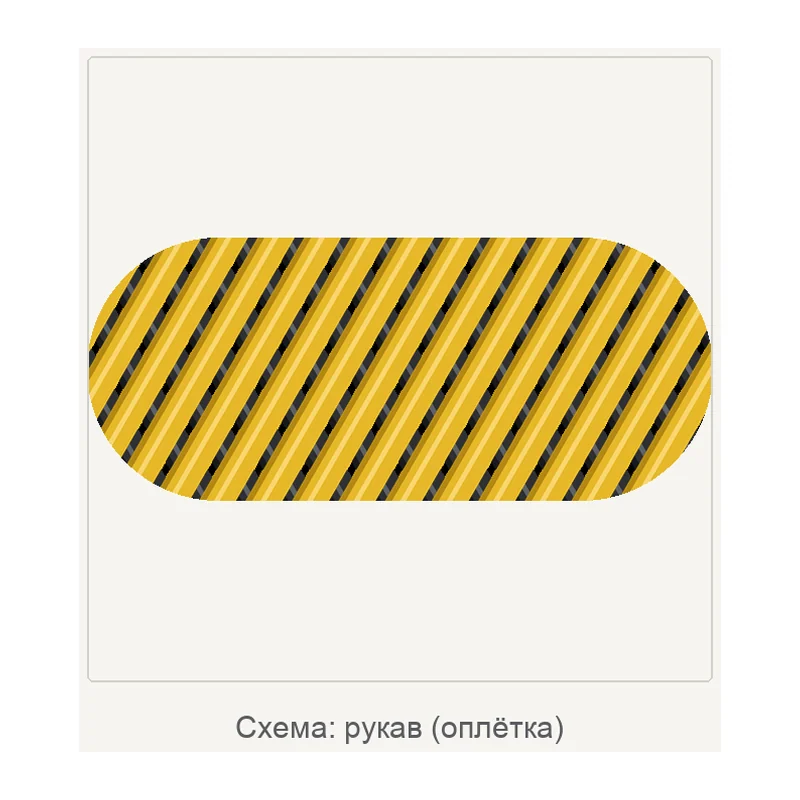

Схема структуры материала, не фотография.
Гибридные плетёные рукава GRM Systems Ø18–50 мм
7 исполнений в одной карточке — для формования трубчатых и профильных деталей из композита; различаются по параметрам: номинальный диаметр, рабочий диапазон диаметров, толщина стенки.
- Артикул
- 050.12040222136-KCS1
- Производитель
- GRM Systems, Чехия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 7 исполнений — таблица ниже
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: переплетение — пришлём по запросу.
Входит в подборку «Плетёные рукава, ленты и шнуры»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Масса
- 3,498 кг на 100 м
- Номинальный диаметр
- 50 мм
- Рабочий диапазон диаметров
- 14–60 мм
- Толщина стенки
- 0,30 мм
- Масса погонного метра
- 35 г/м (расчёт по паспортной массе бухты)
- Периметр по номинальному диаметру
- 157,1 мм (расчёт)
- Площадь сечения стенки
- 47,41 мм² (расчёт по номинальному диаметру и толщине стенки)
Исполнения серии 7
| Модель | Масса | Номинальный диаметр | Рабочий диапазон диаметров | Толщина стенки | Масса погонного метра | Периметр по номинальному диаметру |
|---|---|---|---|---|---|---|
| 030.8440261-KSZC | 0,560 кг на 100 м | 30 мм | 6–38 мм | 0,15 мм | 5,6 г/м (расчёт по паспортной массе бухты) | 94,2 мм (расчёт) |
| 026.34818-ACT2 | 1,621 кг на 100 м | 26 мм | 6–28 мм | 0,40 мм | 16,2 г/м (расчёт по паспортной массе бухты) | 81,7 мм (расчёт) |
| 018.34824-ACT2 | 1,655 кг на 100 м | 18 мм | 18 мм | 0,40 мм | 16,6 г/м (расчёт по паспортной массе бухты) | 56,5 мм (расчёт) |
| 034.10042302136-KCS | 2,679 кг на 100 м | 34 мм | 12–42 мм | 0,32 мм | 26,8 г/м (расчёт по паспортной массе бухты) | 106,8 мм (расчёт) |
| 032.844026-ACT2 | 2,847 кг на 100 м | 32 мм | 13–38 мм | 0,41 мм | 28,5 г/м (расчёт по паспортной массе бухты) | 100,5 мм (расчёт) |
| 045.1004022-ACT2 | 3,352 кг на 100 м | 45 мм | 16–53 мм | 0,38 мм | 33,5 г/м (расчёт по паспортной массе бухты) | 141,4 мм (расчёт) |
| 050.12040222136-KCS1 характеристики выше | 3,498 кг на 100 м | 50 мм | 14–60 мм | 0,30 мм | 35 г/м (расчёт по паспортной массе бухты) | 157,1 мм (расчёт) |
Характеристики выше приведены для исполнения 050.12040222136-KCS1. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
В карточке собраны 7 исполнений — для формования трубчатых и профильных деталей из композита. Исполнения различаются по параметрам: номинальный диаметр, рабочий диапазон диаметров, толщина стенки; значения для каждого — в таблице исполнений, по ней и выбирают нужное.
Исполнения: 018.34824-ACT2, Ø18 мм; 026.34818-ACT2, Ø26 мм; 030.8440261-KSZC, Ø30 мм; 032.844026-ACT2, Ø32 мм; 034.10042302136-KCS, Ø34 мм; 045.1004022-ACT2, Ø45 мм; 050.12040222136-KCS1, Ø50 мм.
Основное исполнение — 050.12040222136-KCS1, Ø50 мм.
GRM Systems 050.12040222136-KCS1 — бесшовный плетёный рукав (гибридное волокно) номинального диаметра 50 мм, рабочий диапазон 14–60 мм. Рукав натягивают на оправку или сердечник и пропитывают смолой: получается труба или оболочка без продольного шва.
В гибридном рукаве сочетаются волокна разных типов; состав определяется маркировкой производителя. Толщина стенки 0,30 мм, площадь сечения стенки около 47,12 мм² при периметре 157,1 мм — из неё считают несущую способность. Масса 3,498 кг на 100 м.
Характеристики приведены по данным производителя: страница модели ↗
