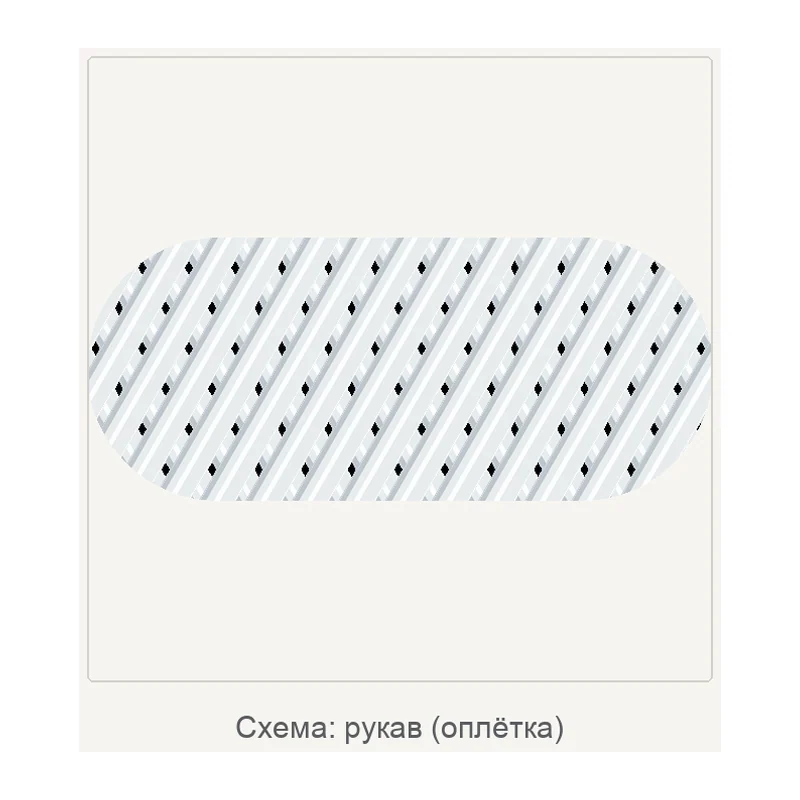

Схема структуры материала, не фотография.
Стеклянные плетёные рукава GRM Systems Ø5–60 мм
18 исполнений в одной карточке — для формования трубчатых и профильных деталей из композита; различаются по параметрам: номинальный диаметр, рабочий диапазон диаметров, толщина стенки.
- Артикул
- 060.1444022136-S
- Производитель
- GRM Systems, Чехия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 18 исполнений — таблица ниже
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: переплетение — пришлём по запросу.
Входит в подборку «Плетёные рукава, ленты и шнуры»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Масса
- 2,000 кг на 100 м
- Номинальный диаметр
- 60 мм
- Рабочий диапазон диаметров
- 12–75 мм
- Толщина стенки
- 0,20 мм
- Масса погонного метра
- 20 г/м (расчёт по паспортной массе бухты)
- Периметр по номинальному диаметру
- 188,5 мм (расчёт)
- Площадь сечения стенки
- 37,82 мм² (расчёт по номинальному диаметру и толщине стенки)
Исполнения серии 18
| Модель | Масса | Номинальный диаметр | Рабочий диапазон диаметров | Толщина стенки | Масса погонного метра | Периметр по номинальному диаметру |
|---|---|---|---|---|---|---|
| 010.32418136-S | 0,328 кг на 100 м | 10 мм | 1–12 мм | 0,14 мм | 3,3 г/м (расчёт по паспортной массе бухты) | 31,4 мм (расчёт) |
| 005.2815136-S | 0,413 кг на 100 м | 5 мм | 1–6 мм | 0,25 мм | 4,1 г/м (расчёт по паспортной массе бухты) | 15,7 мм (расчёт) |
| 018.26020-SZ | 0,413 кг на 100 м | 18 мм | 3–22 мм | 0,23 мм | 4,1 г/м (расчёт по паспортной массе бухты) | 56,5 мм (расчёт) |
| 010.4815136-S | 0,690 кг на 100 м | 10 мм | 4–11 мм | 0,25 мм | 6,9 г/м (расчёт по паспортной массе бухты) | 31,4 мм (расчёт) |
| 023.1003032342-SZ | 0,711 кг на 100 м | 23 мм | 5–26 мм | 0,14 мм | 7,1 г/м (расчёт по паспортной массе бухты) | 72,3 мм (расчёт) |
| 050.1204022342-SZ | 0,838 кг на 100 м | 50 мм | 6–60 мм | 0,10 мм | 8,4 г/м (расчёт по паспортной массе бухты) | 157,1 мм (расчёт) |
| 012.26028136-S | 0,849 кг на 100 м | 12 мм | 4–15 мм | 0,21 мм | 8,5 г/м (расчёт по паспортной массе бухты) | 37,7 мм (расчёт) |
| 015.27230136-S | 1,037 кг на 100 м | 15 мм | 9–18 мм | 0,21 мм | 10,4 г/м (расчёт по паспортной массе бухты) | 47,1 мм (расчёт) |
| 020.1003034136-S | 1,408 кг на 100 м | 20 мм | 7–26 мм | 0,24 мм | 14,1 г/м (расчёт по паспортной массе бухты) | 62,8 мм (расчёт) |
| 025.1003028136-S | 1,420 кг на 100 м | 25 мм | 7–30 мм | 0,22 мм | 14,2 г/м (расчёт по паспортной массе бухты) | 78,5 мм (расчёт) |
| 025.252122136-S | 1,457 кг на 100 м | 25 мм | 5–26 мм | 0,30 мм | 14,6 г/м (расчёт по паспортной массе бухты) | 78,5 мм (расчёт) |
| 032.1203028136-S | 1,685 кг на 100 м | 32 мм | 9–34 мм | 0,25 мм | 16,9 г/м (расчёт по паспортной массе бухты) | 100,5 мм (расчёт) |
| 060.1444022136-S характеристики выше | 2,000 кг на 100 м | 60 мм | 12–75 мм | 0,20 мм | 20 г/м (расчёт по паспортной массе бухты) | 188,5 мм (расчёт) |
| 043.10040222136-S | 2,835 кг на 100 м | 43 мм | 10–54 мм | 0,27 мм | 28,4 г/м (расчёт по паспортной массе бухты) | 135,1 мм (расчёт) |
| 030.10040322136-S | 2,905 кг на 100 м | 30 мм | 10–36 мм | 0,26 мм | 29,1 г/м (расчёт по паспортной массе бухты) | 94,2 мм (расчёт) |
| 040.144403612136-S | 2,987 кг на 100 м | 40 мм | 14–50 мм | 0,24 мм | 29,9 г/м (расчёт по паспортной массе бухты) | 125,7 мм (расчёт) |
| 050.12040222136-S | 3,406 кг на 100 м | 50 мм | 14–60 мм | 0,26 мм | 34,1 г/м (расчёт по паспортной массе бухты) | 157,1 мм (расчёт) |
| 055.14440242136-S | 4,053 кг на 100 м | 55 мм | 16–65 мм | 0,26 мм | 40,5 г/м (расчёт по паспортной массе бухты) | 172,8 мм (расчёт) |
Характеристики выше приведены для исполнения 060.1444022136-S. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
В карточке собраны 18 исполнений — для формования трубчатых и профильных деталей из композита. Исполнения различаются по параметрам: номинальный диаметр, рабочий диапазон диаметров, толщина стенки; значения для каждого — в таблице исполнений, по ней и выбирают нужное.
Основное исполнение — 060.1444022136-S, Ø60 мм.
GRM Systems 060.1444022136-S — бесшовный плетёный рукав (стекловолокно) номинального диаметра 60 мм, рабочий диапазон 12–75 мм. Рукав натягивают на оправку или сердечник и пропитывают смолой: получается труба или оболочка без продольного шва.
Стекловолокно радиопрозрачно, поэтому его ставят там, где под оболочкой работают антенны, и хорошо держит удар. Толщина стенки 0,20 мм, площадь сечения стенки около 37,7 мм² при периметре 188,5 мм — из неё считают несущую способность. Масса 2,000 кг на 100 м.
Характеристики приведены по данным производителя: страница модели ↗
