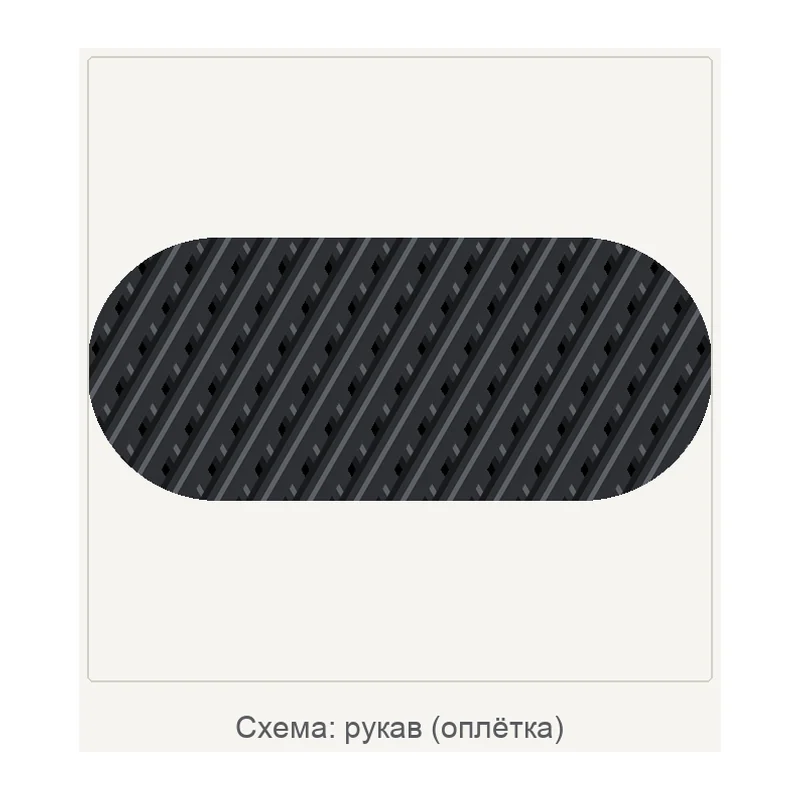

Схема структуры материала, не фотография.
Углеродные плетёные рукава GRM Systems Ø5–80 мм
20 исполнений в одной карточке — для формования трубчатых и профильных деталей из композита; различаются по параметрам: номинальный диаметр, рабочий диапазон диаметров, толщина стенки.
- Артикул
- 080.16866346-C
- Производитель
- GRM Systems, Чехия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 20 исполнений — таблица ниже
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: переплетение — пришлём по запросу.
Входит в подборку «Плетёные рукава, ленты и шнуры»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Масса
- 7,085 кг на 100 м
- Номинальный диаметр
- 80 мм
- Рабочий диапазон диаметров
- 30–92 мм
- Толщина стенки
- 0,42 мм
- Масса погонного метра
- 70,9 г/м (расчёт по паспортной массе бухты)
- Периметр по номинальному диаметру
- 251,3 мм (расчёт)
- Площадь сечения стенки
- 106,11 мм² (расчёт по номинальному диаметру и толщине стенки)
Исполнения серии 20
| Модель | Масса | Номинальный диаметр | Рабочий диапазон диаметров | Толщина стенки | Масса погонного метра | Периметр по номинальному диаметру |
|---|---|---|---|---|---|---|
| 008.324241-C | 0,158 кг на 100 м | 8 мм | 2–12 мм | 0,45 мм | 1,6 г/м (расчёт по паспортной массе бухты) | 25,1 мм (расчёт) |
| 005.224251-C | 0,166 кг на 100 м | 5 мм | 1,5–7 мм | 0,15 мм | 1,7 г/м (расчёт по паспортной массе бухты) | 15,7 мм (расчёт) |
| 007.232251-C | 0,217 кг на 100 м | 7 мм | 1–9 мм | 0,15 мм | 2,2 г/м (расчёт по паспортной массе бухты) | 22 мм (расчёт) |
| 008.240281-C | 0,275 кг на 100 м | 8 мм | 2,5–11 мм | 0,30 мм | 2,8 г/м (расчёт по паспортной массе бухты) | 25,1 мм (расчёт) |
| 015.252201-C | 0,350 кг на 100 м | 15 мм | 3–18 мм | 0,15 мм | 3,5 г/м (расчёт по паспортной массе бухты) | 47,1 мм (расчёт) |
| 014.52111-C | 0,352 кг на 100 м | 14 мм | 3–16 мм | 0,16 мм | 3,5 г/м (расчёт по паспортной массе бухты) | 44 мм (расчёт) |
| 026.248113-C | 0,943 кг на 100 м | 26 мм | 5–32 мм | 0,25 мм | 9,4 г/м (расчёт по паспортной массе бухты) | 81,7 мм (расчёт) |
| 014.324153-C2 | 0,982 кг на 100 м | 14 мм | 3–16 мм | 0,38 мм | 9,8 г/м (расчёт по паспортной массе бухты) | 44 мм (расчёт) |
| 015.348273-C | 0,995 кг на 100 м | 15 мм | 6–20 мм | 0,32 мм | 10 г/м (расчёт по паспортной массе бухты) | 47,1 мм (расчёт) |
| 032.14430341-C | 0,997 кг на 100 м | 32 мм | 11–38 мм | 0,12 мм | 10 г/м (расчёт по паспортной массе бухты) | 100,5 мм (расчёт) |
| 011.348423-C | 1,022 кг на 100 м | 11 мм | 5–13 мм | 0,34 мм | 10,2 г/м (расчёт по паспортной массе бухты) | 34,6 мм (расчёт) |
| 020.340186-C | 1,650 кг на 100 м | 20 мм | 5–25 мм | 0,50 мм | 16,5 г/м (расчёт по паспортной массе бухты) | 62,8 мм (расчёт) |
| 025.8440363-C | 1,742 кг на 100 м | 25 мм | 10–28 мм | 0,35 мм | 17,4 г/м (расчёт по паспортной массе бухты) | 78,5 мм (расчёт) |
| 045.10040223-C | 2,016 кг на 100 м | 45 мм | 11–55 мм | 0,23 мм | 20,2 г/м (расчёт по паспортной массе бухты) | 141,4 мм (расчёт) |
| 035.10040263-C | 2,060 кг на 100 м | 35 мм | 12–40 мм | 0,39 мм | 20,6 г/м (расчёт по паспортной массе бухты) | 110 мм (расчёт) |
| 045.12040263-C | 2,480 кг на 100 м | 45 мм | 15–52 мм | 0,31 мм | 24,8 г/м (расчёт по паспортной массе бухты) | 141,4 мм (расчёт) |
| 070.14442223-C | 2,980 кг на 100 м | 70 мм | 20–85 мм | 0,25 мм | 29,8 г/м (расчёт по паспортной массе бухты) | 219,9 мм (расчёт) |
| 050.8470306-C | 3,485 кг на 100 м | 50 мм | 12–60 мм | 0,33 мм | 34,9 г/м (расчёт по паспортной массе бухты) | 157,1 мм (расчёт) |
| 040.10040246-C | 4,297 кг на 100 м | 40 мм | 16–50 мм | 0,45 мм | 43 г/м (расчёт по паспортной массе бухты) | 125,7 мм (расчёт) |
| 080.16866346-C характеристики выше | 7,085 кг на 100 м | 80 мм | 30–92 мм | 0,42 мм | 70,9 г/м (расчёт по паспортной массе бухты) | 251,3 мм (расчёт) |
Характеристики выше приведены для исполнения 080.16866346-C. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
В карточке собраны 20 исполнений — для формования трубчатых и профильных деталей из композита. Исполнения различаются по параметрам: номинальный диаметр, рабочий диапазон диаметров, толщина стенки; значения для каждого — в таблице исполнений, по ней и выбирают нужное.
Основное исполнение — 080.16866346-C, Ø80 мм.
GRM Systems 080.16866346-C — бесшовный плетёный рукав (углеродное волокно) номинального диаметра 80 мм, рабочий диапазон 30–92 мм. Рукав натягивают на оправку или сердечник и пропитывают смолой: получается труба или оболочка без продольного шва.
Углеродное волокно даёт высокую жёсткость и прочность при малой массе — для силовых труб, лучей и стоек. Толщина стенки 0,42 мм, площадь сечения стенки около 105,56 мм² при периметре 251,3 мм — из неё считают несущую способность. Масса 7,085 кг на 100 м.
Характеристики приведены по данным производителя: страница модели ↗
