Однонаправленные углеродные ткани GV U с утком из E-стекла, 125–820 г/м²

Однонаправленные углеродные ткани GRM Systems GV U с утком из стеклонити: от 125 до 820 г/м² и от 0,10 до 0,80 мм на слой; основное исполнение — GV 125 U.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: GV 125 U
Производитель: GRM Systems, Чехия
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 17 исполнений — таблица ниже
Линейка: Другие модели линейки →

Чего в карточке нет: тип волокна — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Масса на единицу площади: 125 г/м²

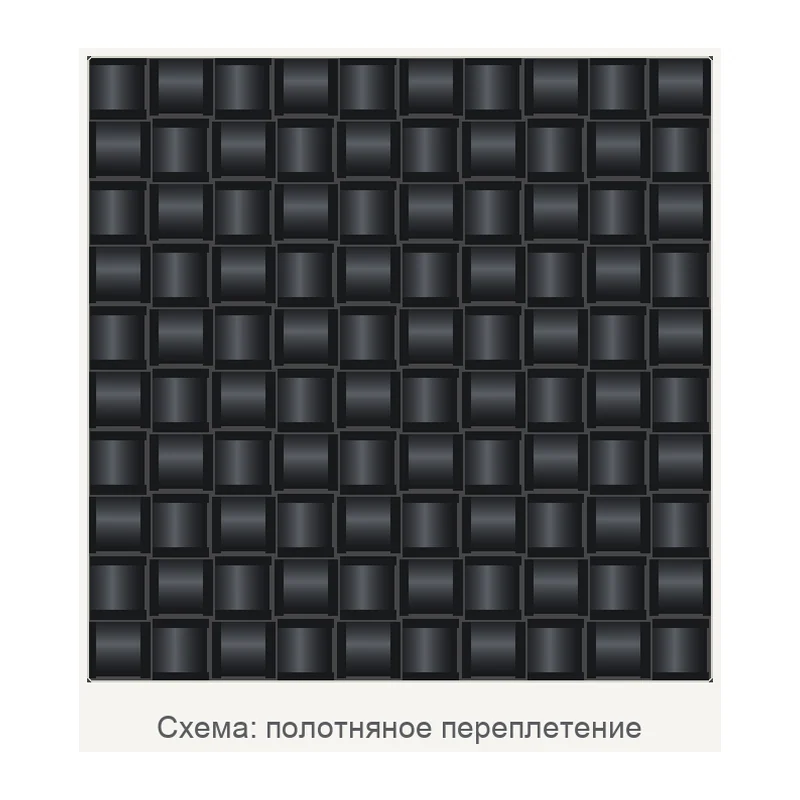

Переплетение: полотняное
Линейная плотность основы: углерод 200 tex
Линейная плотность утка: EC 9–68 tex
Толщина: 0,10 мм
Слоёв на миллиметр толщины: 10 (расчёт по паспортной толщине)
Плотность ткани в слое: 1250 кг/м³ (расчёт по паспортным массе и толщине)

Исполнения серии 17

Модель	Масса на единицу площади	Линейная плотность основы	Линейная плотность утка	Толщина	Слоёв на миллиметр толщины	Линейная плотность
GV 125 U характеристики выше	125 г/м²	углерод 200 tex	EC 9–68 tex	0,10 мм	10 (расчёт по паспортной толщине)	—
GV 170 U	170 г/м²	углерод 200 tex	EC 9–68 tex	0,15 мм	6,7 (расчёт по паспортной толщине)	углерод 200 tex
GV 220 U	220 г/м²	углерод 400 tex	EC 9–68 tex	0,20 мм	5 (расчёт по паспортной толщине)	углерод 400 tex
GV 221 U	225 г/м²	углерод 800 tex	EC 9–68 tex	0,20 мм	5 (расчёт по паспортной толщине)	углерод 800 tex
GV 250 U	270 г/м²	углерод 400 tex	EC 9–68 tex	0,22 мм	4,5 (расчёт по паспортной толщине)	углерод 400 tex
GV 251 U	270 г/м²	углерод 800 tex	EC 9–68 tex	0,22 мм	4,5 (расчёт по паспортной толщине)	углерод 800 tex
GV 320 U	325 г/м²	углерод 400 tex	EC 9–68 tex	0,30 мм	3,3 (расчёт по паспортной толщине)	углерод 400 tex
GV 330 U	330 г/м²	углерод 800 tex	EC 9–68 tex	0,30 мм	3,3 (расчёт по паспортной толщине)	углерод 800 tex
GV 331 U	330 г/м²	углерод 1600 tex	EC 9–68 tex	0,30 мм	3,3 (расчёт по паспортной толщине)	углерод 1600 tex
GV 420 U	420 г/м²	углерод 800 tex	EC 9–68 tex	0,40 мм	2,5 (расчёт по паспортной толщине)	углерод 800 tex
GV 421 U	435 г/м²	углерод 1600 tex	EC 9–136 tex	0,40 мм	2,5 (расчёт по паспортной толщине)	углерод 1600 tex
GV 450 U	485 г/м²	углерод 800 tex	EC 9–136 tex	0,40 мм	2,5 (расчёт по паспортной толщине)	углерод 800 tex
GV 451 U	485 г/м²	углерод 1600 tex	EC 9–136 tex	0,40 мм	2,5 (расчёт по паспортной толщине)	углерод 1600 tex
GV 520 U	520 г/м²	углерод 1600 tex	EC 9–136 tex	0,50 мм	2 (расчёт по паспортной толщине)	углерод 1600 tex
GV 620 U	630 г/м²	углерод 1600 tex	EC 9–136 tex	0,60 мм	1,7 (расчёт по паспортной толщине)	углерод 1600 tex
GV 720 U	715 г/м²	углерод 1600 tex	EC 9–136 tex	0,70 мм	1,4 (расчёт по паспортной толщине)	углерод 1600 tex
GV 800 U	820 г/м²	углерод 1600 tex	EC 9–136 tex	0,80 мм	1,3 (расчёт по паспортной толщине)	углерод 1600 tex

Характеристики выше приведены для исполнения GV 125 U. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Серия однонаправленных углеродных тканей GRM Systems для набора жёсткости вдоль одного направления — в лонжеронах, балках, лучах рам и полках профилей. Несущая нить — углеродный ровинг по основе, уток — тонкая стеклонить EC, которая лишь удерживает углеродные нити в ленте.

Исполнения — от 125 до 820 г/м² и от 0,10 до 0,80 мм на слой. Основа — углерод 200, 400, 800 или 1600 текс: чем толще нить, тем тяжелее и толще слой; у самых тяжёлых исполнений уток EC 9–136 текс. Основное исполнение GV 125 U весит 125 г/м² при толщине 0,10 мм, то есть десять слоёв на миллиметр ламината. Тонкий слой точнее ложится на изогнутую поверхность, толстый быстрее набирает толщину.

Материал анизотропен: свойства вдоль основы и поперёк неё различаются, поэтому ориентацию каждого слоя задаёт расчёт или чертёж, а поперечные и диагональные слои добавляют отдельными тканями. Ламинат на углероде проводит ток: рядом с антеннами он экранирует сигнал, а на стыке с алюминиевыми деталями нужен изолирующий слой против гальванической коррозии.

Характеристики приведены по данным производителя: страница модели ↗
