Как читать маркировку 12K или 2400 tex и чем ровинг отличается от ткани по применению.
K — тысячи филаментов в жгуте: 12K вчетверо толще 3K, дешевле и грубее по поверхности. Стекло и арамид маркируют линейной плотностью в tex — граммах на километр нити. Прямого пересчёта между системами нет, связывает их только фактический вес погонного метра.
Ровинг — это жгут из непрерывных волокон без переплетения. Его наматывают, пултрузируют и укладывают однонаправленно там, где нагрузка идёт вдоль одной оси: лонжерон, стержень, оболочка бака. Ткань в тех же местах проигрывает, потому что половина её волокна работает поперёк нагрузки и просто добавляет массу.
Углеродный ровинг маркируют числом филаментов: 3K — три тысячи волокон в жгуте, 12K — двенадцать. Чем больше число, тем толще жгут, дешевле материал и грубее поверхность. Стекло и арамид считают линейной плотностью — в tex или dtex, то есть в граммах на километр нити. Прямого пересчёта между этими системами нет: связывает их только фактический вес погонного метра.
Модуль упругости важнее прочности там, где деталь работает на изгиб. Высокомодульные марки дают жёсткость при меньшей массе, но становятся хрупкими и хуже держат удар. Стандартный модуль прощает ошибки укладки и ведёт себя предсказуемее.
Аппрет — то, что редко смотрят и о чём потом жалеют. Он подбирается под связующее: ровинг с аппретом под эпоксид в полиэфирной смоле не смачивается как следует, и пакет расслаивается по границе волокна.
Значения приведены по данным производителей. Полные характеристики — на карточке позиции.
| № | Модель | Тип волокна | Линейная плотность | Разрывная нагрузка, МПа | Модуль упругости на растяжение, ГПа | Количество нитей |
|---|---|---|---|---|---|---|
| 1 | WR200–WR1000JLON Composite | стекловолокно | — | — | — | — |
| 2 | EWR200 … EWR1000, EW30 … EW400UTEK Composite | стекловолокно | нить 4–330 текс | — | — | — |
| 3 | Aksaca® AKSA A-42 / 1600 texGRM Systems | углеродное | 1600 tex | 4 200 | 240 | f 24 000 |
| 4 | DIALEAD® K63712 / 800 texGRM Systems | углеродное | 800 tex | 2 600 | 640 | f 12 000 |
| 5 | GRAFIL 34-700 WD / 1600 texGRM Systems | углеродное | 1600 tex | 4 830 | 234 | f 24 000 |
| 6 | GRANOC Yarn CN-60 / 890 texGRM Systems | углеродное | 890 tex | 3 430 | 620 | f 6 000 |
| 7 | GRANOC Yarn CN-80 / 890 texGRM Systems | углеродное | 890 tex | — | 780 | 6000 филаментов (6K) |
| 8 | TAIRYFIL TC-35 24K / 800 texGRM Systems | углеродное | 800 tex | 4 000 | 240 | f 12 000 |
| 9 | Tenax® HTS40 F13 12K 800tex / 800 texGRM Systems | углеродное | 800 tex | 4 300 | 238 | f 12 000 |
| 10 | Tenax® HTS40 F13 24K 1600tex / 1600 texGRM Systems | углеродное | 1600 tex | 4 300 | 238 | f 24 000 |
| 11 | Tenax® STS40 F13 24K 1600tex / 1600 texGRM Systems | углеродное | 1600 tex | 4 000 | 240 | f 24 000 |
| 12 | Tenax® UMS40 F23 24K 1600tex / 1600 texGRM Systems | углеродное | 1600 tex | 4 560 | 395 | f 24 000 |
| 13 | Torayca® FT300/300 / 198 texGRM Systems | углеродное | 198 tex | 3 530 | 230 | 3000 (3K) |
| 14 | Torayca® T300J / 198 texGRM Systems | углеродное | 198 tex | 4 210 | 230 | 3000 (3K) |
| 15 | Torayca® T400H / 198 texGRM Systems | углеродное | 198 tex | 4 410 | 250 | f 3 000 |
| 16 | Torayca® T400H / 396 texGRM Systems | углеродное | 396 tex | 4 410 | 250 | f 6 000 |
| 17 | Torayca® T700SC / 800 texGRM Systems | углеродное | 800 tex | 4 900 | 230 | f 12 000 |
| 18 | Torayca® T700SC / 1650 texGRM Systems | углеродное | 1650 tex | 4 900 | 230 | f 24 000 |
| 19 | Torayca® T700GC / 800 texGRM Systems | углеродное | 800 tex | 4 900 | 240 | f 12 000 |
| 20 | Torayca® T700GC / 1650 texGRM Systems | углеродное | 1650 tex | 4 900 | 240 | f 24 000 |
| 21 | Torayca® T800H / 223 texGRM Systems | углеродное | 223 tex | 5 490 | 294 | f 6 000 |
| 22 | Torayca® T800H / 445 texGRM Systems | углеродное | 445 tex | 5 490 | 294 | f 12 000 |
| 23 | Torayca® T800SC / 1040 texGRM Systems | углеродное | 1040 tex | 5 880 | 294 | f 24 000 |
| 24 | Torayca® T1000G / 485 texGRM Systems | углеродное | 485 tex | 6 370 | 294 | f 12 000 |
| 25 | Torayca® M35J / 225 texGRM Systems | углеродное | 225 tex | 4 510 | 343 | f 6 000 |
| 26 | Torayca® M35J / 450 texGRM Systems | углеродное | 450 tex | 4 700 | 343 | f 12 000 |
| 27 | Torayca® M40J / 225 texGRM Systems | углеродное | 225 tex | 4 400 | 377 | f 6 000 |
| 28 | Torayca® M40J / 450 texGRM Systems | углеродное | 450 tex | 4 400 | 377 | f 12 000 |
| 29 | Torayca® M46J / 223 texGRM Systems | углеродное | 223 tex | 4 200 | 436 | f 6 000 |
| 30 | Torayca® M46J / 445 texGRM Systems | углеродное | 445 tex | 4 020 | 436 | f 12 000 |
| 31 | Torayca® M50J / 216 texGRM Systems | углеродное | 216 tex | 4 120 | 475 | f 6 000 |
| 32 | Torayca® M55J / 218 texGRM Systems | углеродное | 218 tex | 4 020 | 540 | f 6 000 |
| 33 | Torayca® M60J / 103 texGRM Systems | углеродное | 103 tex | 3 820 | 588 | f 3 000 |
| 34 | Torayca® M60J / 206 texGRM Systems | углеродное | 206 tex | 3 820 | 588 | f 6 000 |
| 35 | Torayca® M30S / 760 texGRM Systems | углеродное | 760 tex | 5 490 | 294 | f 18 000 |
| 36 | Torayca® M40 / 364 texGRM Systems | углеродное | 364 tex | 2 740 | 392 | 6000 (6K) |
| 37 | ZOLTEK Panex® 35 50K / 3600 texGRM Systems | углеродное | 3600 tex | 4 137 | 242 | — |
| 38 | AR 1000 / 1100 dtexGRM Systems | арамидное | 1100 dtex | 3 046 | 78 | f1 000 |
| 39 | AR 1014* / 1100 dtexGRM Systems | арамидное | 1100 dtex | 3 132 | 82 | f1 000 |
| 40 | AR 1014* / 1680 dtexGRM Systems | арамидное | 1680 dtex | 3 082 | 74 | f1 000 |
| 41 | AR 1015* / 3360 dtexGRM Systems | арамидное | 3360 dtex | 2 866 | 67 | f2 000 |
| 42 | PR 440 2400 908GRM Systems | стеклянное (E-стекло) | 2400 tex | — | — | — |
| 43 | Direct roving / Spray-up rovingJLON Composite | стекловолокно | прямой 300, 660, 600, 1200 текс; напылительный 2400±120 и 3000±150 текс | — | — | — |
| 44 | ARC-2400, ARCC-6/12/24JLON Composite | стекловолокно | 2400±120 текс | — | — | — |
| 45 | ER14-4800 / ECS13-06UTEK Composite | стекловолокно | 2400, 4400, 4500, 4800 текс | — | — | — |
| 46 | ET9-WZ-600 … ET9-W-4800, ET9-F-140 … ET6-2-280UTEK Composite | стекловолокно | 140–4800 текс | — | — | — |
| 47 | 310H, 312, 316H, 332, 386T, 306B, 308, 318UTEK Composite | стекловолокно | 600, 800, 1200, 2400, 4400, 4800, 9600 текс; для намотки 735, 1100, 1200, 2000, 2400, 4800 текс | — | — | — |
| 48 | ER13-2400-176 / ER12-2400-838UTEK Composite | стекловолокно | 2400 текс | — | — | — |
| 49 | EC14 - 2400 - P185GRM Systems | стеклянное (E-стекло) | 2400 tex | — | — | — |

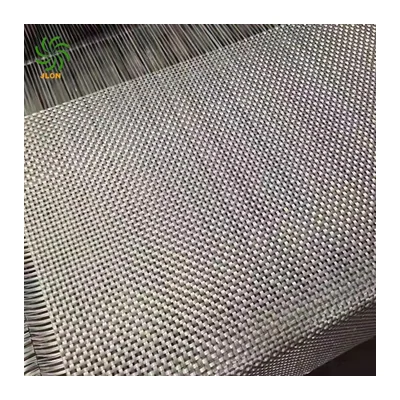

Тканый ровинг из E-стекла под ручную укладку: марки WR200–WR1000, 200–1200 г/м², ширина рулона 50–3000 мм, полотно и саржа.

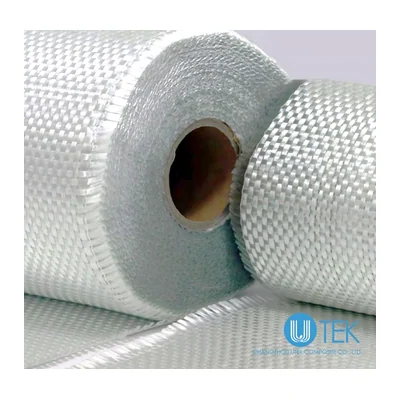

Стеклоткани и тканый ровинг полотняного, саржевого и сатинового переплетения из стекла E, E/ECR и S2: от 23 г/м², ширина 50–3000 мм.
Aksaca® AKSA A-42 / 1600 tex, 1600 tex. Жгут непрерывного углерода линейной плотностью 1600 tex, модуль упругости 240 ГПа. Линейная плотность 1600 tex, количество нитей f 24 000, разрывная нагрузка 4 200 МПа, модуль упругости на растяжение 240 ГПа.
Жгут непрерывного углерода линейной плотностью 800 tex, модуль упругости 640 ГПа.
Жгут непрерывного углерода линейной плотностью 1600 tex, модуль упругости 234 ГПа.
Жгут непрерывного углерода линейной плотностью 890 tex, модуль упругости 620 ГПа.
Жгут непрерывного углерода линейной плотностью 890 tex, модуль упругости 780 ГПа.
TAIRYFIL TC-35 24K / 800 tex, 800 tex. Жгут непрерывного углерода линейной плотностью 800 tex, модуль упругости 240 ГПа. Линейная плотность 800 tex, количество нитей f 12 000, разрывная нагрузка 4 000 МПа, модуль упругости на растяжение 240 ГПа.
Жгут непрерывного углерода линейной плотностью 800 tex, модуль упругости 238 ГПа.

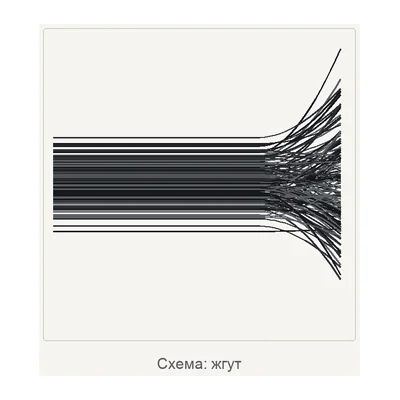

Жгут непрерывного углерода линейной плотностью 1600 tex, модуль упругости 238 ГПа.
Tenax® STS40 F13 24K 1600tex / 1600 tex, 1600 tex. Жгут непрерывного углерода линейной плотностью 1600 tex, модуль упругости 240 ГПа. Линейная плотность 1600 tex, количество нитей f 24 000, разрывная нагрузка 4 000 МПа, модуль упругости на растяжение 240 ГПа.
Жгут непрерывного углерода линейной плотностью 1600 tex, модуль упругости 395 ГПа.
Углеродный ровинг Torayca FT300/300 линейной плотностью 198 tex и 3000 филаментов: прочность на разрыв 3530 МПа, модуль упругости 230 ГПа.
Углеродный ровинг Torayca T300J линейной плотностью 198 tex и 3000 филаментов: прочность на разрыв 4210 МПа, модуль упругости 230 ГПа.
Жгут непрерывного углерода линейной плотностью 198 tex, модуль упругости 250 ГПа.
Жгут непрерывного углерода линейной плотностью 396 tex, модуль упругости 250 ГПа.
T700SC / 800 tex, 800 tex. Жгут непрерывного углерода линейной плотностью 800 tex, модуль упругости 230 ГПа. Линейная плотность 800 tex, количество нитей f 12 000, разрывная нагрузка 4 900 МПа, модуль упругости на растяжение 230 ГПа.
Жгут непрерывного углерода линейной плотностью 1650 tex, модуль упругости 230 ГПа.
Torayca® T700GC / 800 tex, 800 tex. Жгут непрерывного углерода линейной плотностью 800 tex, модуль упругости 240 ГПа. Линейная плотность 800 tex, количество нитей f 12 000, разрывная нагрузка 4 900 МПа, модуль упругости на растяжение 240 ГПа.
Жгут непрерывного углерода линейной плотностью 1650 tex, модуль упругости 240 ГПа.
Углеродный ровинг Toray Torayca T800H на 6000 филаментов, 223 tex: прочность 5,49 ГПа, модуль упругости 294 ГПа — высокопрочное волокно с промежуточным модулем.
Жгут непрерывного углерода линейной плотностью 445 tex, модуль упругости 294 ГПа.
Жгут непрерывного углерода линейной плотностью 1040 tex, модуль упругости 294 ГПа.
Жгут непрерывного углерода линейной плотностью 485 tex, модуль упругости 294 ГПа.
Жгут непрерывного углерода линейной плотностью 225 tex, модуль упругости 343 ГПа.
Жгут непрерывного углерода линейной плотностью 450 tex, модуль упругости 343 ГПа.
Жгут непрерывного углерода линейной плотностью 225 tex, модуль упругости 377 ГПа.
Жгут непрерывного углерода линейной плотностью 450 tex, модуль упругости 377 ГПа.
Жгут непрерывного углерода линейной плотностью 223 tex, модуль упругости 436 ГПа.
Жгут непрерывного углерода линейной плотностью 445 tex, модуль упругости 436 ГПа.
Жгут непрерывного углерода линейной плотностью 216 tex, модуль упругости 475 ГПа.
Жгут непрерывного углерода линейной плотностью 218 tex, модуль упругости 540 ГПа.
Жгут непрерывного углерода линейной плотностью 103 tex, модуль упругости 588 ГПа.
Жгут непрерывного углерода линейной плотностью 206 tex, модуль упругости 588 ГПа.
Жгут непрерывного углерода линейной плотностью 760 tex, модуль упругости 294 ГПа.
Углеродный ровинг Torayca M40 линейной плотностью 364 tex и 6000 филаментов: прочность на разрыв 2740 МПа, модуль упругости 392 ГПа.
Жгут непрерывного углерода линейной плотностью 3600 tex, модуль упругости 242 ГПа.
Арамидные ровинги AR: пятнадцать марок от 420 до 8050 dtex и от 250 до 5000 филаментов, прочность от 2,78 до 3,07 ГПа, модуль упругости от 67 до 110 ГПа.
Жгут непрерывного арамида линейной плотностью 1100 dtex, модуль упругости 82 ГПа.
Жгут непрерывного арамида линейной плотностью 1680 dtex, модуль упругости 74 ГПа.
Исполнение AR 1015* / 3360 dtex. Жгут непрерывного арамида линейной плотностью 3360 dtex, модуль упругости 67 ГПа. Линейная плотность 3360 dtex, количество нитей f2 000, разрывная нагрузка 2 866 МПа, модуль упругости на растяжение 67 ГПа.

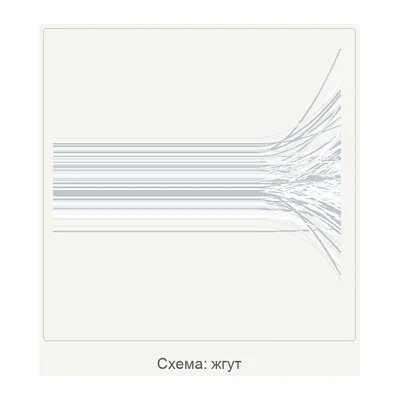

Линейная плотность 2400 tex, диаметр волокна 16 µm. Жгут непрерывного стекла линейной плотностью 2400 tex.

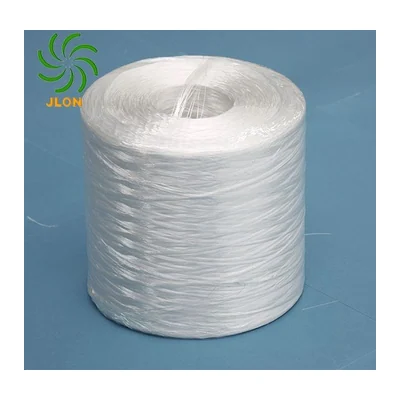

Ровинг из E-стекла: прямой 300–1200 текс под пултрузию и напылительный 2400 и 3000 текс; на эпоксиде 2453 МПа и модуль 82,0 ГПа.
AR-стекловолокно с ZrO₂ 14,5 и 16,5 % для армирования цемента и гипса. Ровинг ARC-2400: 2400±120 текс, филамент 15±2 мкм, аппрет 1,4±0,2 %, влажность <0,2 %. Резка 6, 12, 18 и 24 мм.

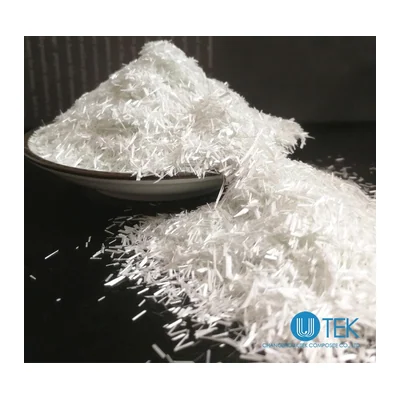

Сборный ровинг серии ER для SMC линейной плотностью 2400, 4400, 4500 и 4800 текс и рубленое волокно ECS для BMC длиной 3, 6, 12 и 24 мм; совместимы с полиэфирными, винилэфирными, эпоксидными и фенольными связующими.

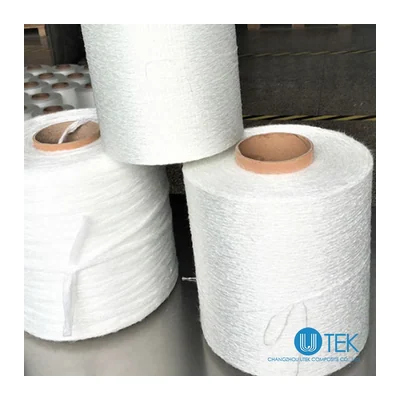

Текстурированное стекловолокно, полученное раздувом непрерывных нитей сжатым воздухом: линейная плотность от 140 до 4800 текс, диаметр филамента 6 и 9 мкм, крахмальный аппрет.

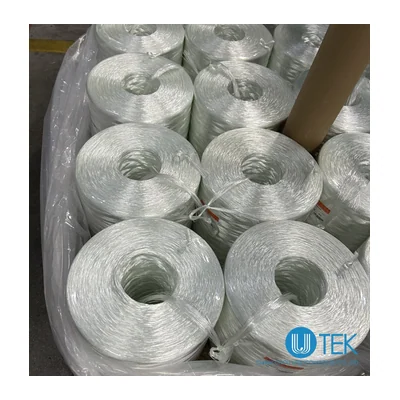

Прямой и сборный стеклоровинг линейной плотностью 600, 800, 1200, 2400, 4400, 4800 и 9600 текс; для намотки — 735, 1100, 1200, 2000, 2400 и 4800 текс. Совместим с UP, EP, VE, PU и PF связующими.

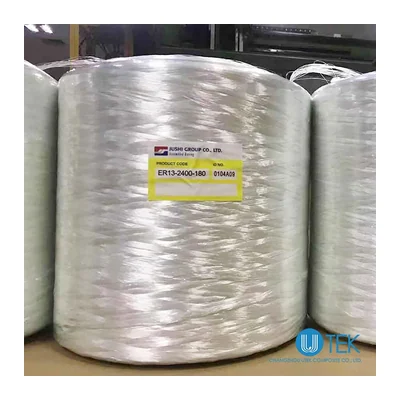

Сборный ровинг 2400 текс с силановым аппретом: напылительная серия ER13-2400-176, ER11-2400-180 и ER13-2400-180K и панельная серия ER12-2400-838, ER12-2400-872 и E6R12-2400-872S.
Ровинг из непрерывного E-стекла 2400 текс с филаментом 14 мкм: расчётно около 6100 волокон в жгуте и 417 м в килограмме.
